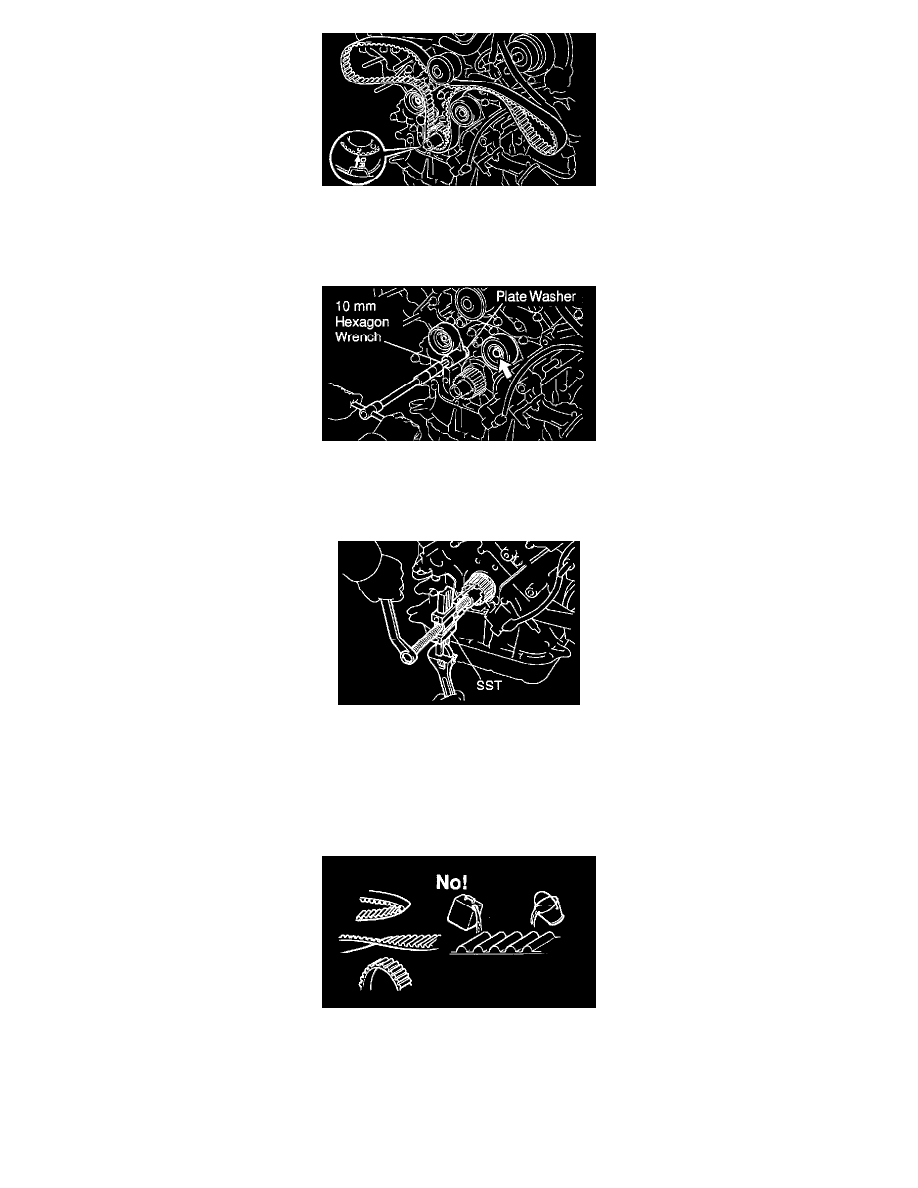

26. REMOVE TIMING BELT

HINT:  If re-using the belt and the installation mark has disappeared from it, place a new installation mark on the timing belt to the match the dot
mark of the crankshaft timing pulley.

27. REMOVE NO.1 TIMING BELT IDLER PULLEY

Using a 10 mm hexagon wrench, remove the bolt, idler pulley and plate washer.

28. REMOVE NO.2 TIMING BELT IDLER PULLEY

Remove the bolt and idler pulley.

29. REMOVE CRANKSHAFT TIMING PULLEY

Using SST, remove the timing pulley.
SST 09950-50013 (09951-05010, 09952-05010, 09953-05010, 09953-05020, 09954-05011)

NOTICE:  Do not turn the timing pulley.

INSPECTION

1. INSPECT TIMING BELT

NOTICE:
-

Do not bend, twist or turn the timing belt inside out.

-

Do not allow the timing belt to come into contact with oil, water or steam.

-

Do not utilize timing belt tension when installing or removing the mount bolt of the camshaft timing pulley.
