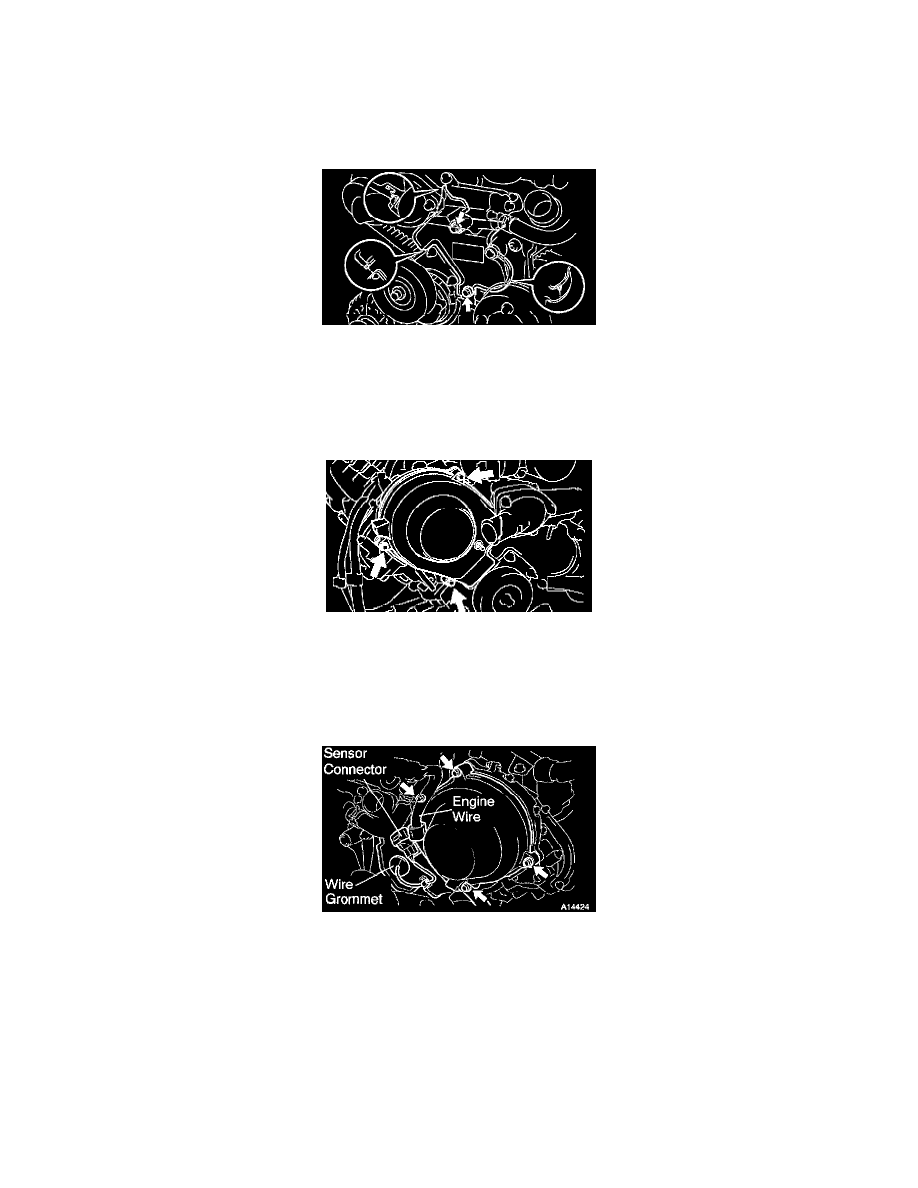

Each bolt length is indicated in the illustration.
Bolt Length:

106 mm (4.17 inch) for 12 mm head (A)
114 mm (4.49 inch) for 14 mm head (B)

-

Pass the engine wire for the crankshaft position sensor between the idler pulley and oil pump.

22. INSTALL A/C COMPRESSOR

23. INSTALL NO.2 TIMING BELT COVER

a. Fit the timing belt cover, matching the claws and pin with each part.
b. Install the timing belt cover with the 2 bolts.

Torque: 16 Nm (160 kgf-cm, 12 ft. lbs.)

HINT:  Use bolts 106 mm (4.17 inch) in length.

24. INSTALL RH NO.3 TIMING BELT COVER

a. Install the gasket to the RH No. 3 timing belt cover.
b. Install the RH No. 3 timing belt cover with the cap nut and 3 bolts.
c. Install the 2 PS air hoses to the clamp on the RH No. 3 timing belt cover.

25. INSTALL LH NO.3 TIMING BELT COVER

a. Install the gasket to the LH No. 3 timing belt cover.

b. Run the camshaft position sensor wire through the LH No. 3 timing belt cover hole.
c. Install the LH No. 3 timing belt cover with the 4 bolts.
d. Install the wire grommet to the LH No. 3 timing belt cover.
e. Install the sensor connector to the sensor holder.
f.

Connect the sensor connector.

g. Install the sensor wire to the wire clamp on the LH No. 3 timing belt cover.
h. Install the engine wire to the 2 wire clamps on the LH No. 3 timing belt cover.
