12. CHECK CRANKSHAFT PULLEY POSITION

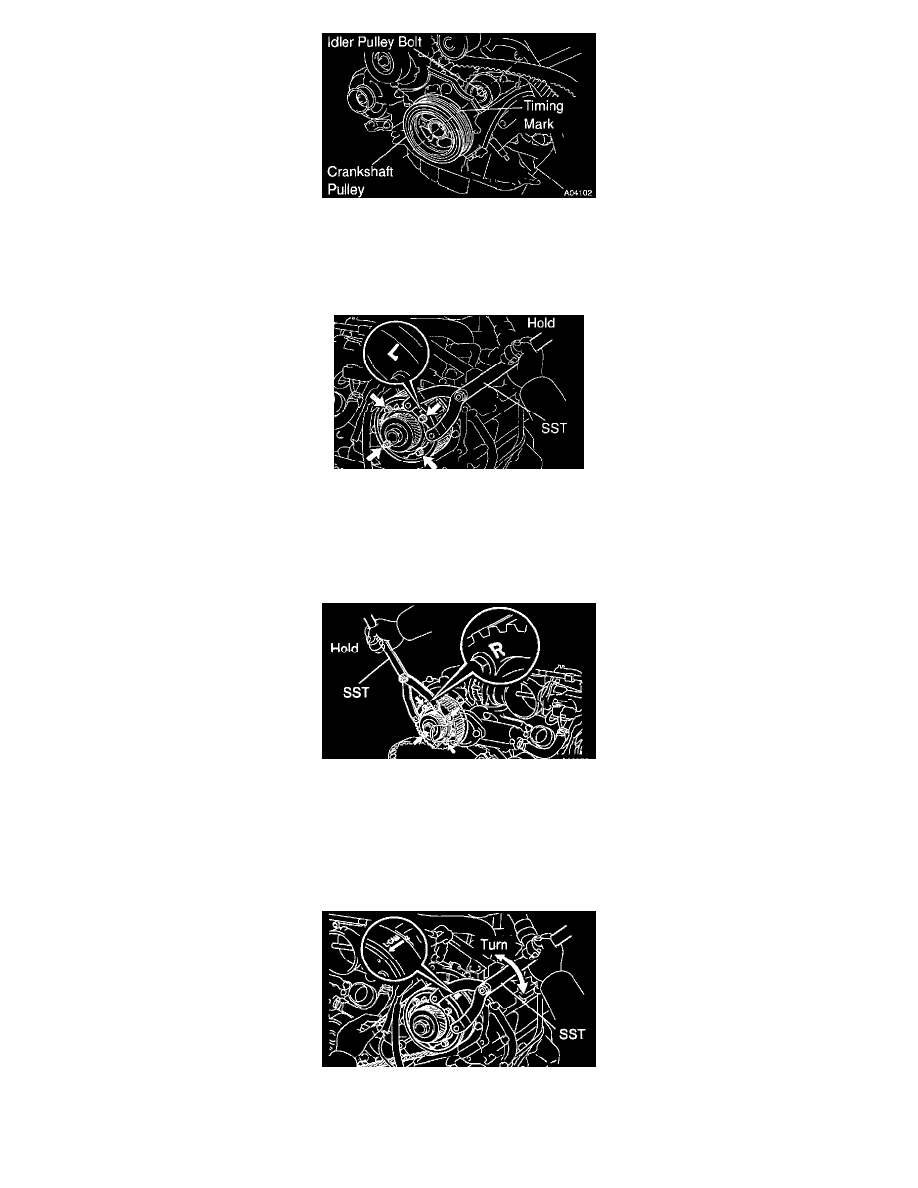

Check that the timing mark of the crankshaft pulley is aligned with the centers of the crankshaft pulley and the No.2 timing belt idler pulley bolt.

13. INSTALL LH CAMSHAFT TIMING PULLEY

a. Align the camshaft timing tube knock pin with the knock pin groove of the timing pulley.
b. Attach the timing pulley to the camshaft timing tube, facing the "L" mark forward.

c. Using SST, install the 4 pulley bolts.

SST 09960-10010 (09962-01000, 09963-00350)
Torque: 7.5 Nm (80 kgf-cm, 66 inch lbs.)

14. INSTALL RH CAMSHAFT TIMING PULLEY

a. Align the camshaft timing tube knock pin with the knock pin groove of the timing pulley.
b. Attach the timing pulley to the camshaft timing tube, facing the "R" mark forward.

c. Using SST, install the 4 pulley bolts.

SST 09960-10010 (09962-01000, 09963-00350)
Torque: 7.5 Nm (80 kgf-cm, 66 inch lbs.)

15. CONNECT TIMING BELT TO LH CAMSHAFT TIMING PULLEY

a. Remove any oil or water on the timing pulley, and keep it clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

b. Using SST, turn the timing pulley. Align the installation mark on the timing belt with the timing mark of the timing pulley, and hang the timing

belt on the timing pulley.
SST 09960-10010 (09962-01000, 09963-00350)
