Central Electrical Unit Engine Compartment (Body Control Module) (page 23 of 41)

Check

Check that the control module's connectors are intact.

Installing the control module

-

Press the control module into place so that the catch on the rear engages

-

Position the connector. Carefully press the connector down.

Note! The pins are fragile. Check that the connector goes straight down into the control module.

-

Tighten the screw for the connector

-

Check that the connector cover is correctly positioned. Remedy if necessary

-

Install the relays and shunts. Note their locations

-

Install the integrated relay/fusebox. See Installing the integrated relay/fusebox in the cargo compartment.

Ordering software

Order the software. See: Testing and Inspection/Programming and Relearning/Software Downloading

Interior Lighting and Upper Electronic Module (UEM), Replacing

Interior lighting and upper electronic module (UEM), replacing

Replacing the lens and the bulb

Removal

-

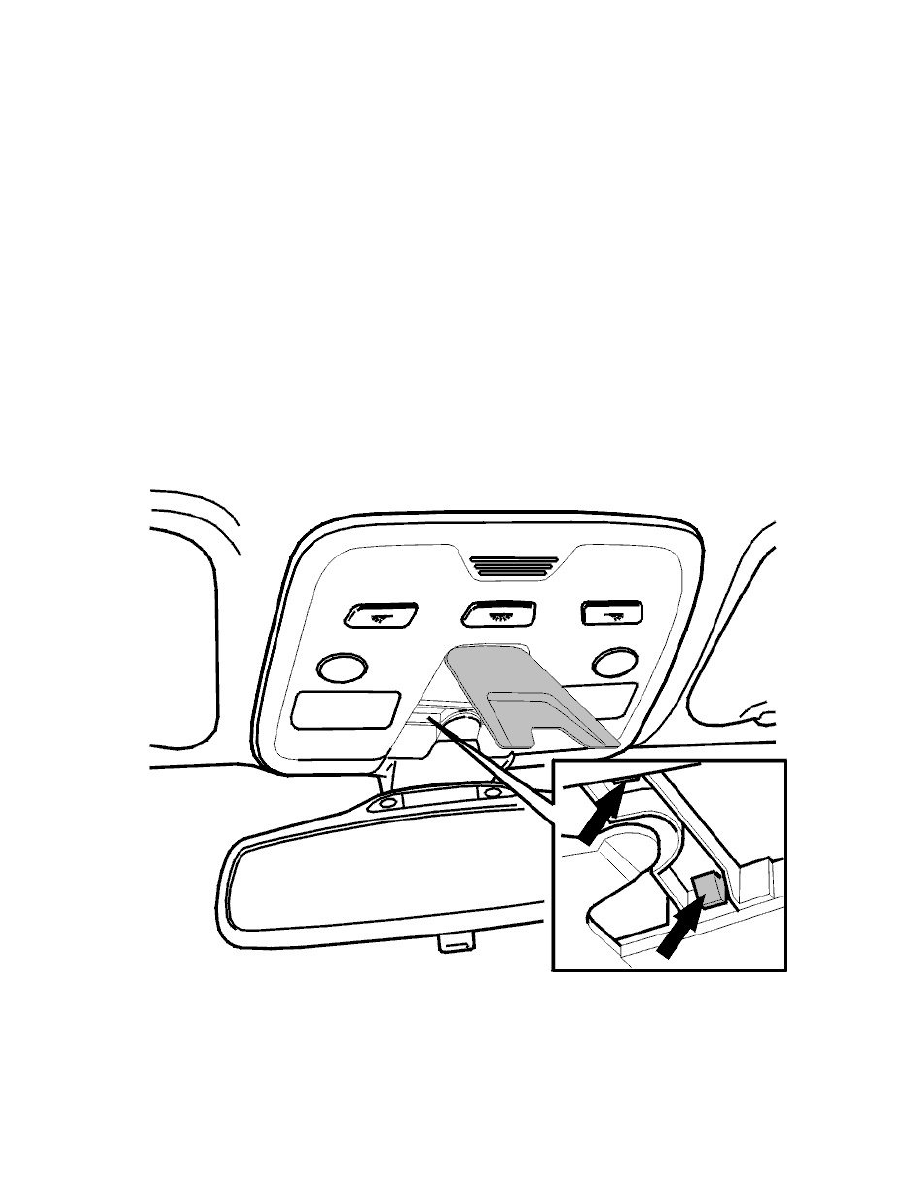

Fold down the cover. See illustration.

-

Press the catches outwards. Remove the lens.

-

Remove the bulb. Use a weatherstrip tool or similar.

Replacing the lens and the bulb

Installation

-

Install the bulb.
