30

MANIFOLD AND EXHAUST SYSTEM

4

REPAIR

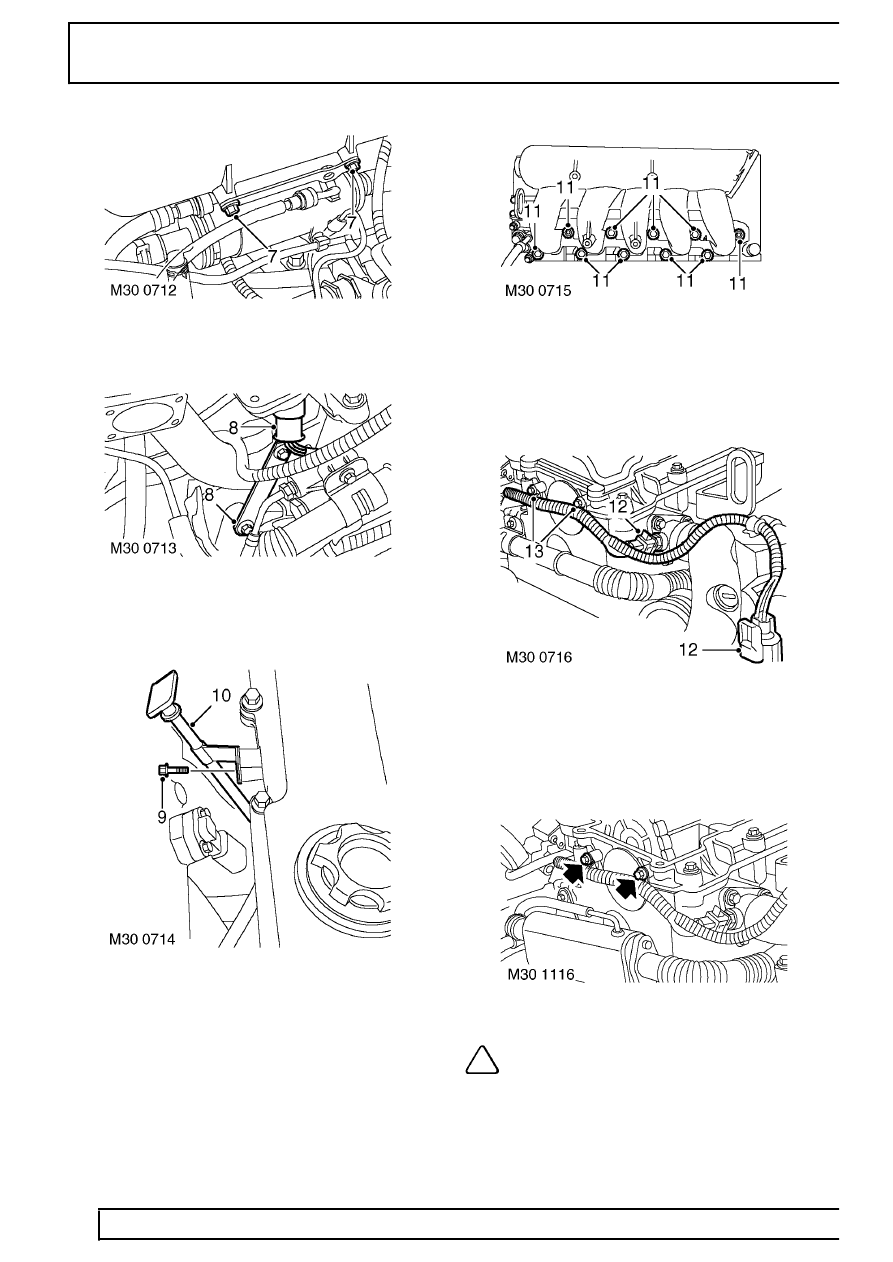

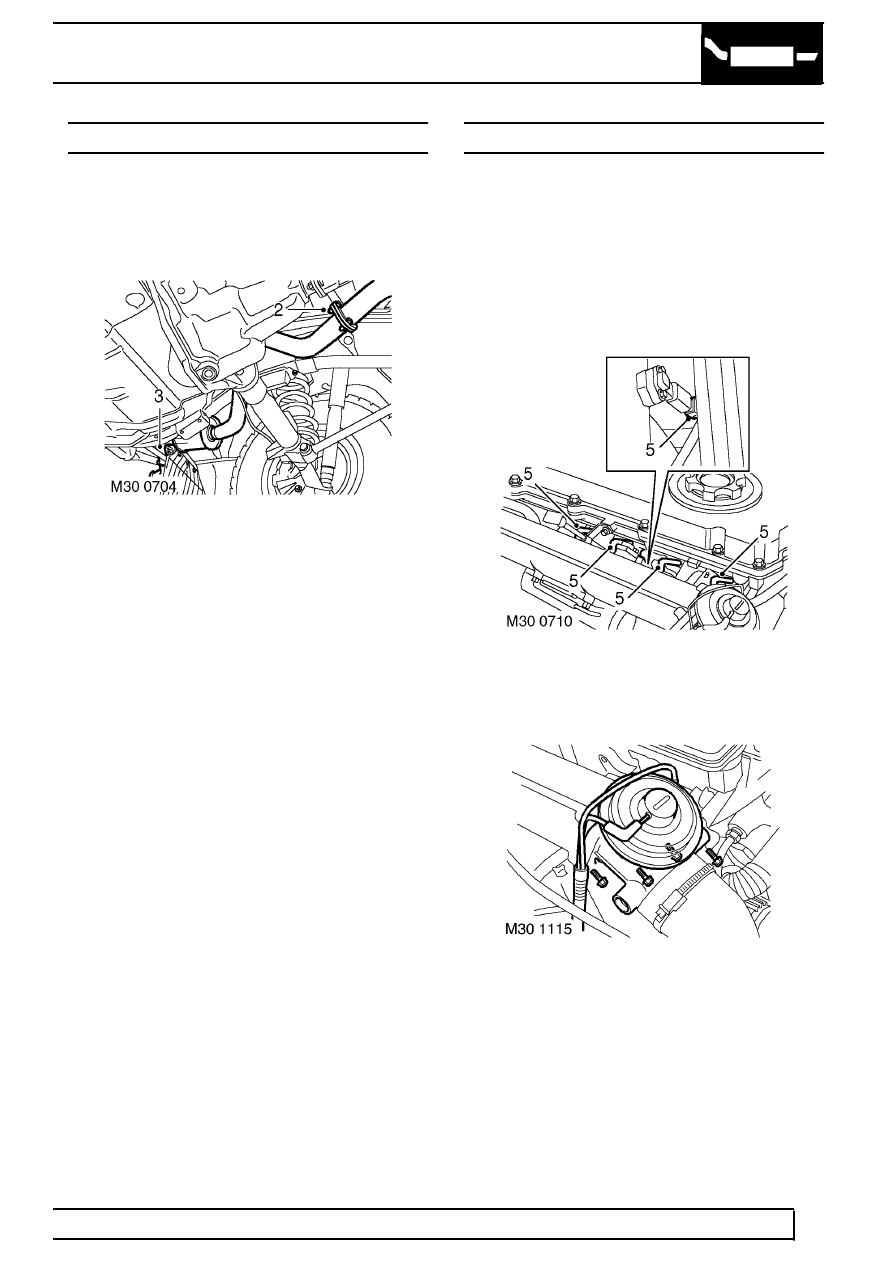

7. Remove 4 bolts securing fuel cooler to inlet

manifold.

8. Remove 2 bolts and remove alternator support

bracket and disconnect fuel injector harness
multiplug.

9. Remove bolt securing engine dip stick tube to

camshaft carrier.

10. Remove dip stick tube and discard ’O’ ring.

11. Remove 2 nuts and 8 bolts securing inlet

manifold to cylinder head.

12. Disconnect multiplugs from turbocharger boost

control soleniod, ECT sensor, ambient air
pressure sensor, MAF sensor, and A/C
compressor.

NOTE: EU3 Model illustrated.

13. Remove 2 bolts securing harness to camshaft

carrier.

14. Release harness from engine and inlet manifold.
15. Remove inlet manifold and gasket.
