TRANSFER GEARBOX

4

REPAIR

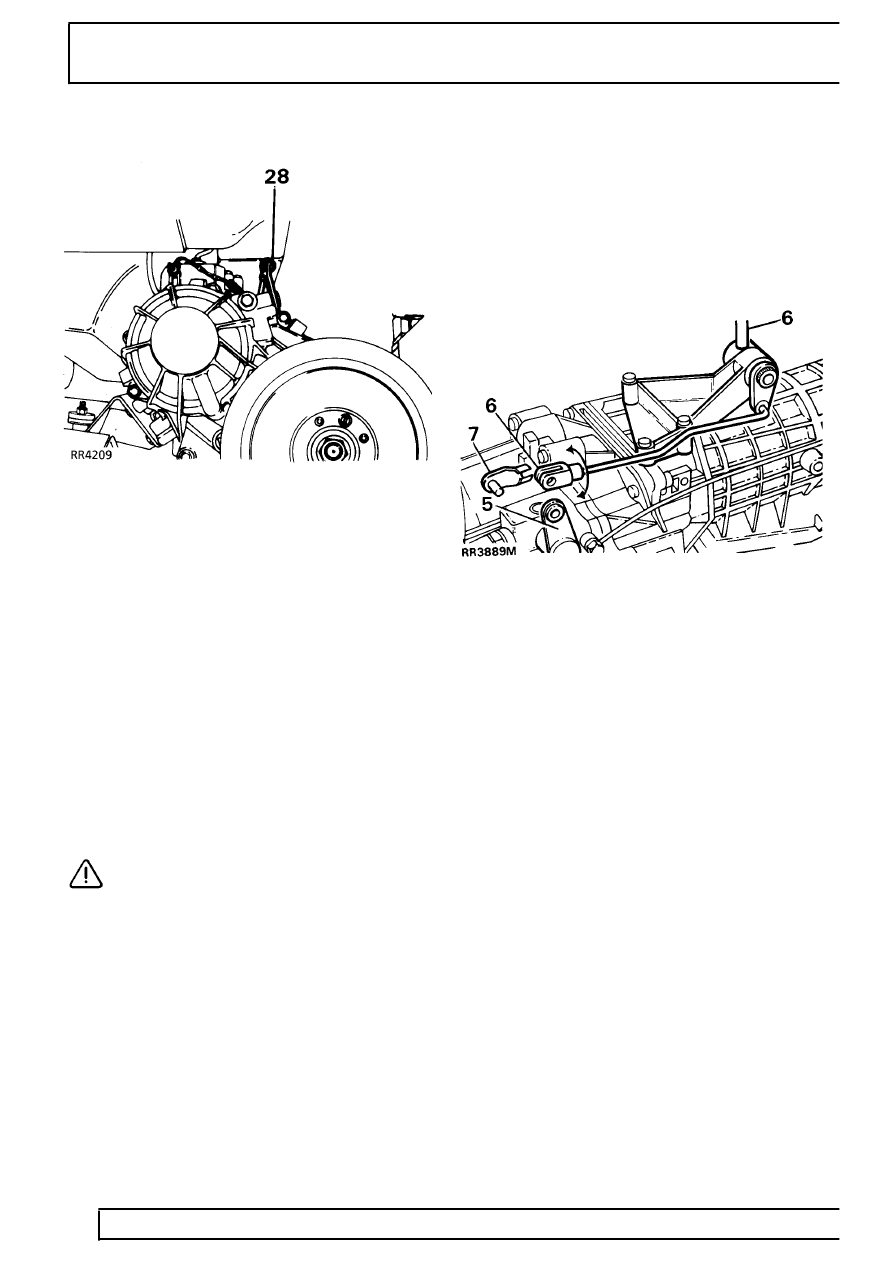

28. Remove high/low rod from gearbox selector

lever.

29. Support main gearbox with hoist and detach

transfer gearbox.

30. Remove upper and lower bolts and two nuts

securing transfer box to main gearbox.

31. Move transfer gearbox rearwards to detach it.

Refit Transfer Gearbox

1. Clean joint faces of transfer gearbox and main

gearbox.

2. Lubricate oil seal in joint face of transfer

gearbox.

3. Fit gearbox to adaptor plate on hoist. Raise hoist

until input shaft enters transfer gearbox.

CAUTION: Ensure input shaft splines do
not damage oil seal in transfer gearbox.

4. Fit transfer gearbox to main gearbox with nuts

onto two studs. Fit remaining bolts.

Transfer gearbox high/low link adjustment

5. Select neutral gear position.
6. Set transfer gearbox lever in a vertical position.

Rotate clevis on end of rod until hole aligns with
hole in selector lever.

7. Fit clevis pin and retaining clip. Select high and

low transfer to prove operation.

8. Reverse removal instructions, noting following

points.

9. Fit mounting bracket to gearbox. Tighten to

102

Nm

10. Fit three fixings which secure right hand

mounting bracket to chassis. Tighten to

45 Nm

11. Fit propeller shafts. Tighten to

46Nm

12. Refill transfer gearbox with oil. See maintenance

schedule - check / top up transfer gearbox oil.
See LUBRICANTS, FLUIDS AND
CAPACITIES, Information, Recommended
Lubricants and Fluids

13. Check operation of parkbrake and adjust if

necessary.

See SECTION 10, Maintenance,

Vehicle Interior
