OVERHAUL (page 2 of 9)

57

STEERING

2

OVERHAUL

12. Remove piston, a bolt screwed into piston will

assist removal.

13. Remove input shaft dirt excluder.

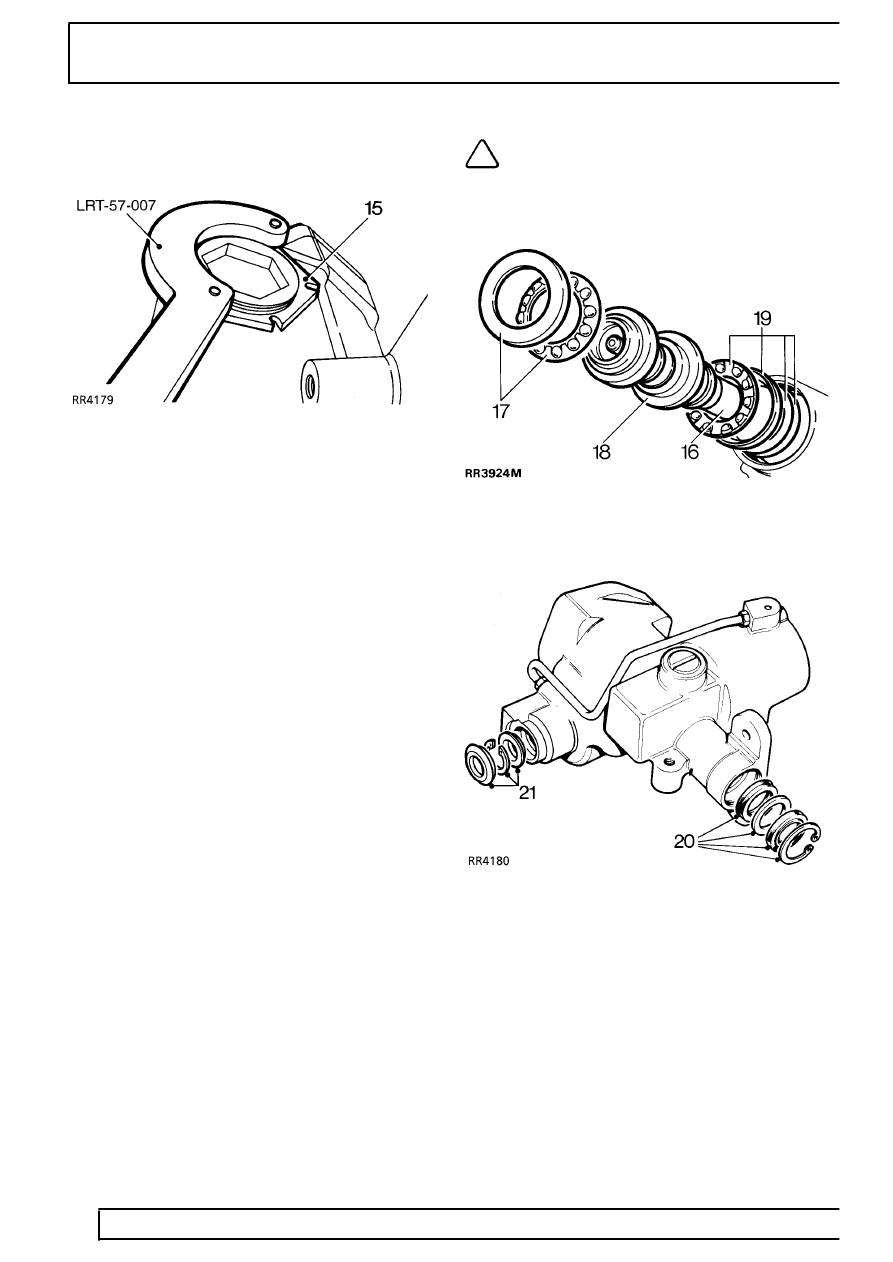

14. Remove worm adjuster locknut using ’C’ wrench

LRT-57-007.

15. Remove worm adjuster using wrench

LRT-57-006.

16. Tap splined end of shaft to free bearing.
17. Remove bearing cup and caged ball bearing

assembly.

18. Remove valve and worm assembly.
19. Remove inner bearing cage, cup and shim

washers. Retain shims for reassembly.

NOTE: Should difficulty be experienced
warm casing and bearing assembly. Cool
bearing cup using a mandrel and tap

steering box on a bench.

Steering box seals

20. Remove circlip and seal from sector shaft

housing bore.
