OVERHAUL (page 9 of 9)

STEERING

9

OVERHAUL

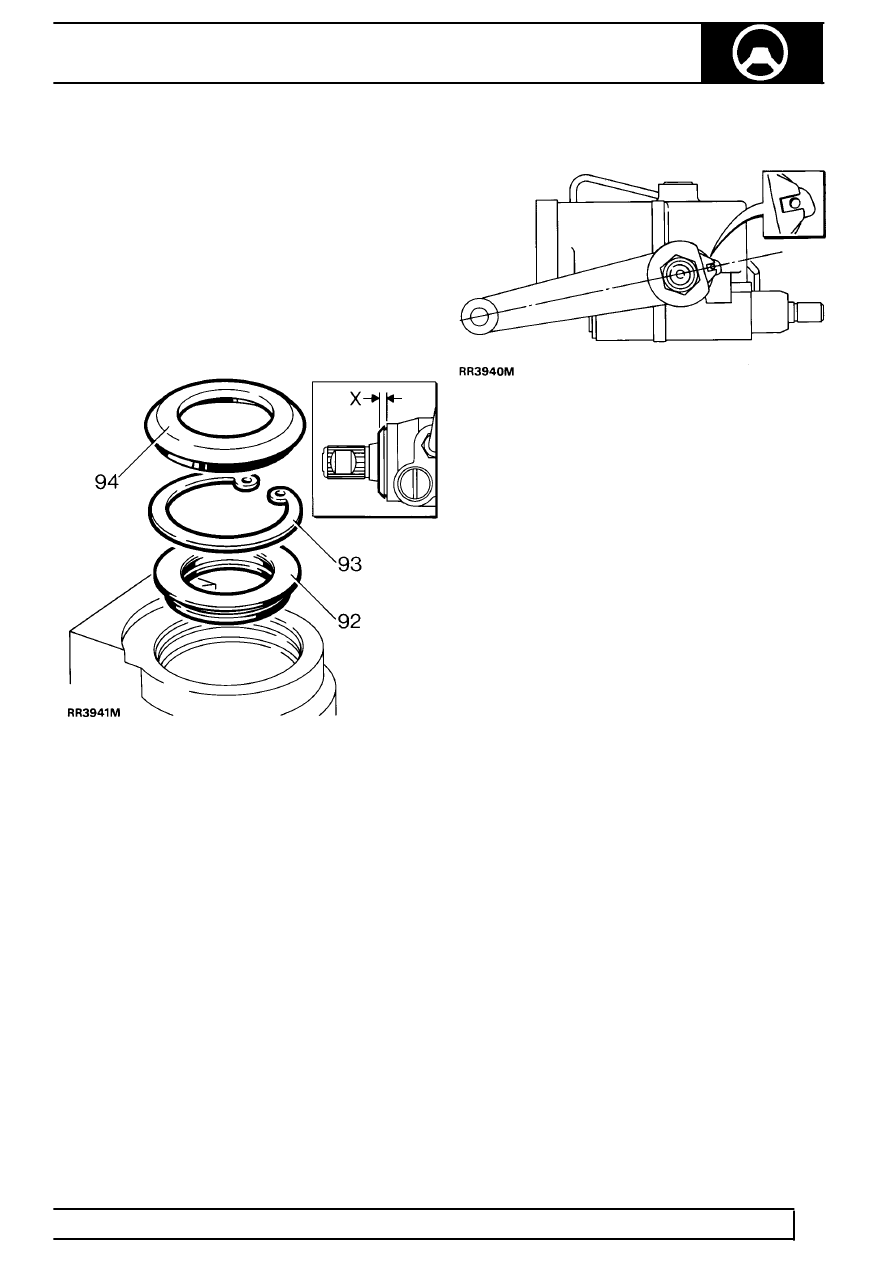

Input shaft oil seal

92. Fit seal, lip side first, into housing. Use seal

saver LRT-57-016 and seal installer
LRT-57-026. Note that seal is fitted to a depth of
4.75 - 5.00 mm from face of box.

93. Secure seal with circlip.
94. Smear inner lip of dirt excluder with PTFE

grease. Fit dirt excluder using LRT-57-027.
When fitted correctly outer shoulder of excluder
is 4.00 - 4.50 mm from face of box, dimension X
in RR3941M.

95. Remove drop arm. Smear inner lip of dirt

excluder with PTFE grease and refit, ensuring
outer lip is flush with casing.

96. With input shaft on centre, line up centralising

holes in drop arm and steering box see inset in
RR3940M. Fit drop arm to steering box using a
new tab washer. Tighten to

176 Nm, bend over

tab.

97. Fit steering box.

See Repair, Power Steering

Box
