Fiat 500 Factory Service Manual (2007-2024)18 · Body panels and frame
18 · Body & interior

Sealant application diagrams

Make
Fiat
Model
500 Factory Service Manual
Year
2007–2024
Section
General › Sealant application diagrams
Body panels and frameSealant application diagrams

SEALANT APPLICATION DIAGRAMS

1.2 8v, 1.3 Multijet, 1.4 16v

Application of sealants

The tables below show the main points on the bodyshell that require sealant.

A suitable sealant should be used for each part.

The sealants employed have different characteristics and are graphically distinguished as follows:

  • * - blue line: anti-abrasion seal
  • ** - green line: heat hardening sealant for interiors
  • *** - pink line: heat hardening sealant for exterior
  • **** - red line: high consistency thermal setting filler

The symbols used for indicating the type of sealant used on the vehicle components are illustrated in the table below.

SYMBOLSTYPE OF SEALANT
FSealant against wind noise
GSealant against exhaust gases/odours
PSealant against dust
RSealant against noise
CSealant against corrosion
HSealant against water penetration
ISealant from vehicle interior

Application of sealants

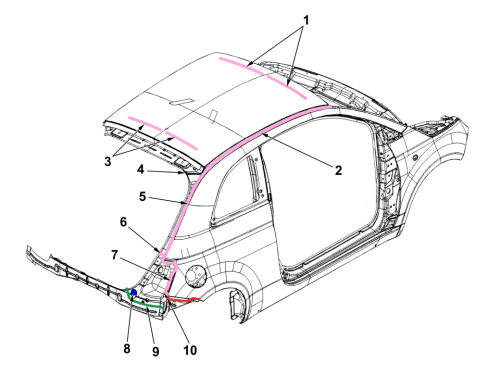

Roof and rear side panel

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1Join between roof and windscreen upper crossmember
2C – H - RJoin between roof and side panel
3Join between roof and roof rear crossmember
4R – H – CJoin between tailgate stop channel and roof
5G – C - H – RJoin between tailgate stop channel and rear side panel
6G – C - HJoin between rear stop channel and light housing base
7G – C - HJoin between light housing base and side panel
8CAbrasive disc for tailgate stop mounting
9G – R –C –H - PJoin between rear wall lining and rear light base
10G – H - CFiller between outer side panel and light base

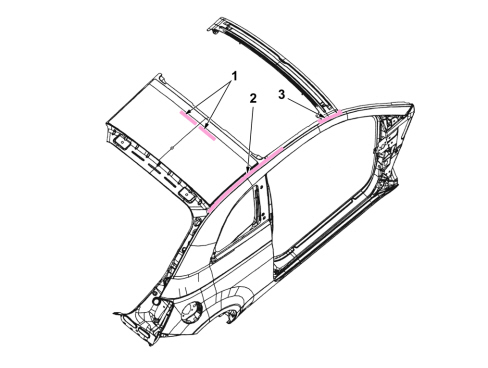

Roof (for version with sun roof)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1Join between centre rib and sun roof
2R – C – HJoin between sun roof and outer side panel
3R – C – HJoin between windscreen upper crossmember box section and outer side panel

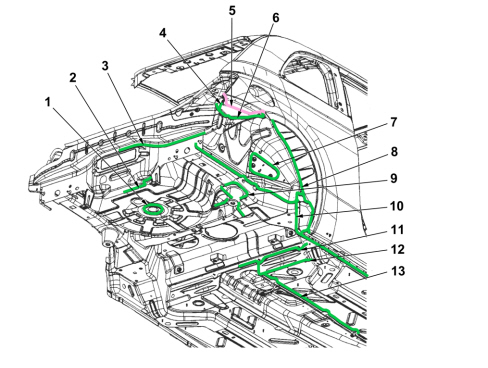

Area under bodyshell and chassis

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1G – H –CJoin for spare wheel housing rear floor
2G – R –C –H - PJoin between front floor and back lower trim
3G – F – H – C – PJoin between rear wall lining and lower rear trim
4G – C - H – FJoin between side panel lower rear element and rear light base
5G – R – C- H- FJoin between side panel and side panel lower rear element
6G – R – C- H- FJoin between rear side frame and side panel lower rear element
7R – G – CJoin between wheel arch and seat belt mounting reinforcement
8F – G – P – R – C -HJoin between panel frame / rear wheel arch / lower side member connecting frame to pillar
9CJoin between suspension support / rear side member / mounting bracket
10C – R – P – H –G –FJoin between lower side member connecting frame to pillar / side member inner reinforcement / side side member / panel
11G – C – F –H –R- PJoin between crossmember / rear floor / side side member
12I – G – C –R -HJoin between crossmember / front floor / centre tunnel
13C – R – G - H – P –FJoin between front floor / centre tunnel

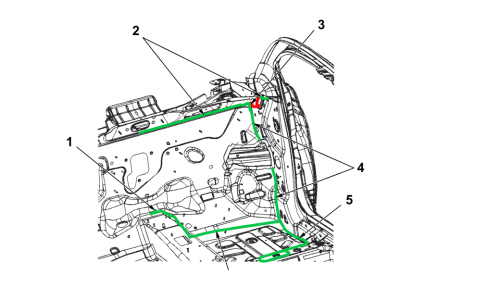

Area of lower dashboard - front floor (view of inside of vehicle)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1I – G – R- C- HJoin between lower dashboard and floor tunnel
2I – C – G – R –HJoin between upper dashboard / front pillar / lower dashboard
3I – R –C – G- HFiller between front pillar and lower dashboard
4I – G –C –R –HJoin between lower dashboard and chassis panel
5I – G – R- C- HJoin between front pillar and chassis and floor panel
6I – G - R- C - HJoin between lower dashboard and front floor

Area of rear wheel arch

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1G – R –C- H – FJoin between frame element / side element / side frame / light base
2G – F- H –R- CJoin between side element / rear wheel arch / rear wall lining / lower rear lining
3G – C – H – RJoin between rear crossmember / side element / rear frame element
4G –F – HJoin between rear frame element / rear light base / rear wall lining
5G – C –R – HJoin between plate securing crossmember and lower rear lining
6G – R – C – HJoin between crossmember plate and rear side member

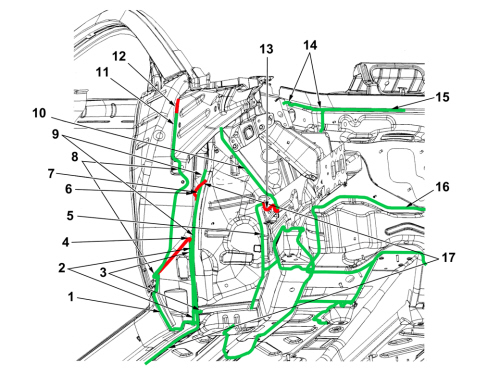

Area of engine compartment (without wing)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1R – C - HJoin between side panel and side panel closure
2R – C - HJoin between side panel front closure and front pillar
3R – CJoin between lower dashboard and chassis panel
4R – C – HFiller between side panel front closure / side panel / chassis pillar
5R – CJoin between front strut box section and lower dashboard
6G – R – C – HJoin between side panel and front pillar
7R – C – G- HFiller between front pillar reinforcement and front pillar
8R - C – HJoin between side panel and wing rear element
9R - CJoin between lower dashboard and chassis panel
10R - CJoin between lower dashboard and front suspension lower damper
11R – C - HJoin between wing rear element and outer upper strut
12RStip of filler between outer upper strut and wing rear element
13R - CFiller between chassis strut / strut box section / lower dashboard
14CJoin between bracket connecting turrets / lower dashboard / turret connecting crossmember
15CJoin between upper dashboard / lower dashboard / turret connecting crossmember
16R – CJoin between strut connecting crossmember / rear section of front strut / lower dashboard / strut connecting crossmember bracket
17R – C – HJoin between front pillar reinforcement and chassis side panel

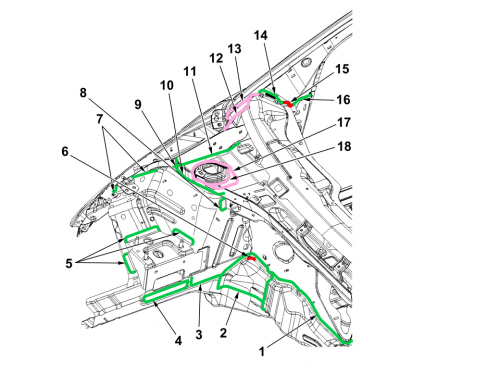

Area of suspension strut

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1R – CJoin between strut connecting crossmember / rear section of front strut / lower dashboard / strut connecting crossmember bracket
2R – CJoin between connecting crossmember / lower dashboard / suspension lower strut / rear part of front strut
3CJoin between suspension lower strut and front strut
4CJoin between front strut and suspension mounting bracket
5CJoin between suspension lower strut and suspension mounting bracket
6CFiller between lower dashboard and front strut
7CJoin between outer strut and suspension lower strut
8CJoin between suspension lower strut and turret connecting crossmember bracket
9R – C – G – HFiller between front pillar reinforcement and front pillar
10C – G – R – HJoin between lower dashboard and suspension lower pillar
11I – G – R – C – HJoin between upper dashboard and inner upper strut
12CJoin between front pillar reinforcement and front pillar
13G – R – C – HJoin between side panel and front pillar
14C – RJoin between windscreen pillar side member / under dashboard lower crossmember / front pillar
15I – R – C – G – HFiller between windscreen lower crossmember / upper dashboard / pillar side member
16I – R – C – G – HJoin between windscreen pillar side member and chassis side panel
17G – CJoin between upper dashboard and front suspension lower strut
18G – CJoin between front suspension mounting bracket and front suspension upper strut

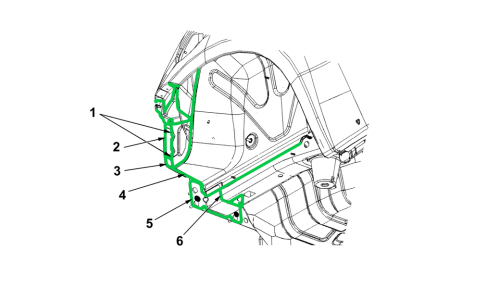

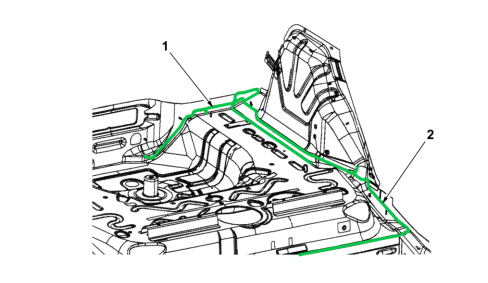

Left area of chassis (partial, vehicle interior)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1I – C – G - R – HJoin between rear floor and left back lower rear trim
2I – G –C –R –HJoin between rear floor and trim / rear wheel arch / left side member

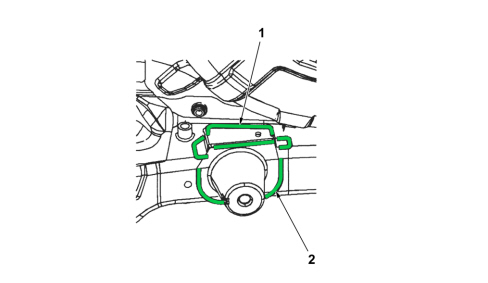

Area of left chassis front strut (vehicle interior)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1CJoin between suspension mounting bracket and left suspension lower strut
2CJoin between left front strut and left bracket

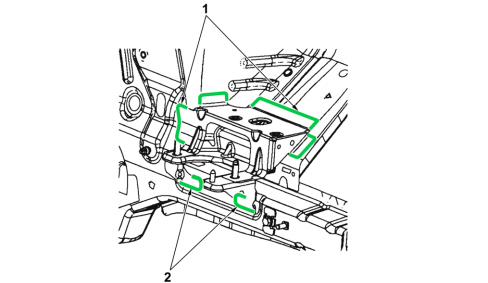

Under-floor bracket

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1CJoin between rear side member and mounting bracket
2CJoin between suspension support / rear side member / mounting bracket

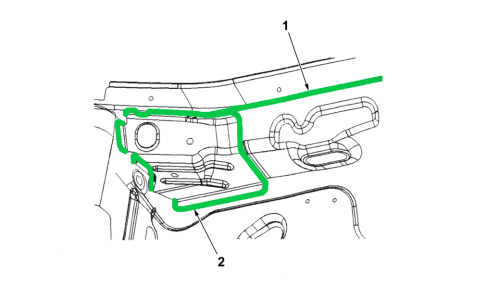

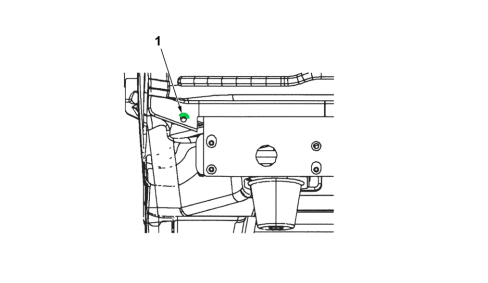

Left plate securing rear crossmember

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1G - CJoin in rear wall lining opening

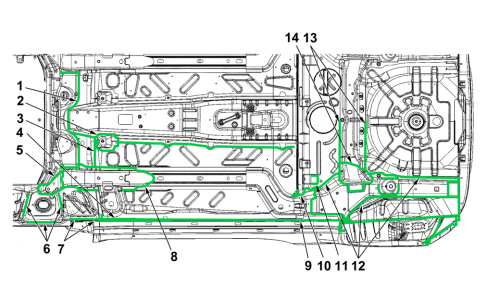

Chassis (vehicle exterior)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1R – CJoin between strut connecting crossmember / rear section of front strut / lower dashboard / strut connecting crossmember bracket
2R - C -HJoin between floor reinforcement / front floor / centre tunnel
3R - C -HJoin between floor tunnel / lower dashboard / front floor
4R – C – H – G – F – PJoin between side side member / front floor / front pillar
5R – CJoin between front suspension crossmember reinforcement and rear section of front strut
6R – CJoin between suspension lower strut and suspension upper strut
7R – CJoin between lower dashboard and chassis panel
8R – CJoin between rear section of front strut / lower dashboard front strut box section / front floor / centre side member
9C – R- P – H – G - FJoin between lower side member connecting frame to pillar / side member inner reinforcement / side side member / panel
10G – CJoin between rear section of side member / front floor / crossmember / rear floor / centre side member
11CJoin between rear floor and front section of seat bracket
12G – CJoin between rear side member / centre side member / rear floor / rear wheel arch / front section of rear side member
13G – C –HJoin between rear side member crossmember / rear floor
14G – CJoin between rear side member connecting bracket / rear side member / rear floor

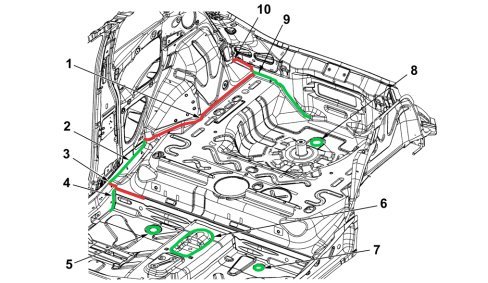

Vehicle floor (vehicle interior)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1I – R – G – C – HFiller on rear wheel arch
2I – G –C –R –HJoin between rear floor / rear wheel arch / right side member
3I – R – G – C – HFiller between side side member and rear floor
4I – G –C –R –HJoin between crossmember and rear floor
5I – G – H - C - RRight front floor join (perimeter)
6I – C - G – R – HJoin between centre tunnel and centre tunnel reinforcement
7I – G – H - C - RLeft front floor join (perimeter)
8I – G – H – R - CJoin between rear floor and spare wheel housing
9I – G –C –R –HJoin between rear floor and left back lower rear trim
10I – G –C –R –HFiller between rear floor and rear wheel arch

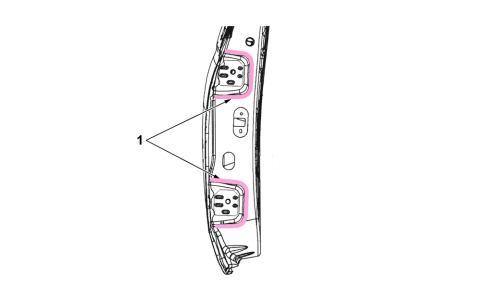

Area of door hinges

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1C – PJoin between door frame and door pillar reinforcement

Engine compartment (partial view)

SEALANT APPLICATION DIAGRAMS
REFERENCETYPE OF SEALANTFUNCTION
1CJoin between upper dashboard / lower dashboard / turret connecting crossmember
2CJoin between bracket connecting turrets / lower dashboard / turret connection
