TYPICAL BODY MEASUREMENTS

1.2 8v, 1.3 Multijet, 1.4 16v

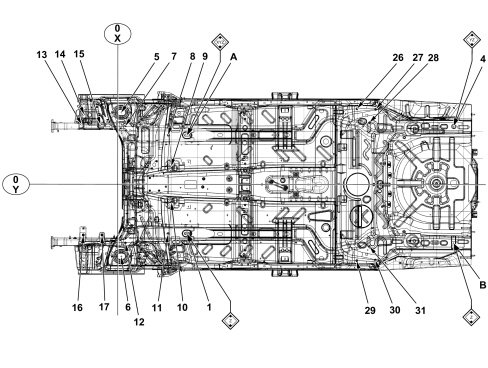

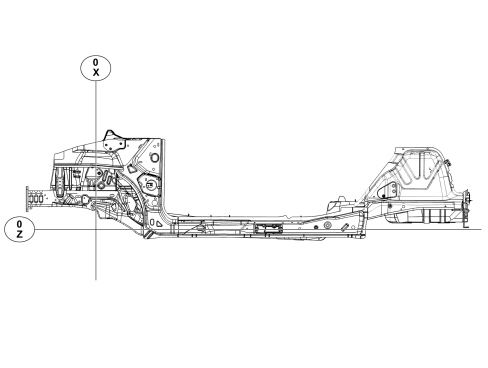

Chart for body bottom check

This chapter shows the specified vehicle dimensions, in order to ensure the best results are achieved when carrying out repair operations.

The comparative dimensions, expressed in millimetres, may be subject to differences (about 2 mm). Repairers must use their experience to decide whether this is due to impact damage or manufacturing tolerances.

REFERENCE	DESCRIPTION	MESH			PRIMARY (A)			AUXILIARY (B)
		AXLE			AXLE			AXLE
		X	Y	Z	X	Y	Z	X	Y	Z
1	Main point	520	370	42,7	0	-740	0	-2005	70	193,3
2	Main point	520	370	42,7	0	0	0	-2205	810	193,3
3	Auxiliary point	2525	440	150,6	2005	-810	193,3	0	0	0
4	Main point	2525	440	150,6	2005	70	193,3	0	880	0
5	Right front shock absorber fastening	26,4	541,3	580,3	493,6	171,3	623	-2498,6	981,3	429,7
6	Right front shock absorber fastening	26,4	541,3	580,3	493,6	171,3	623	-2498,6	981,3	429,7
7	Crossmember fastening on right strut	57,1	441,1	78,4	-462,9	71,1	121,1	-2467,6	981,3	429,7
8	Crossmember fastening on right floor	377,5	371,5	42,7	-142,5	1,5	0	-2147,5	811,5	-193,3
9	Crossmember fastening on right floor	401,9	134,8	-31	-118,1	-235,2	11,7	-2123,1	574,8	-181,6
10	Crossmember fastening on left floor	401,9	134,8	-31	-118,1	-504,8	11,7	-2123,1	305,2	-181,6
11	Crossmember fastening on left floor	377,5	-371,5	-42,7	-142,5	-741,5	0	-2147,5	68,5	-193,3
12	Crossmember fastening on left strut	57,1	-441,1	78,4	-462,9	-811,1	121,1	-2467,9	1,1	-72,2
13	Engine support, right side	-276,1	455,5	377,4	-796,1	85,5	420,1	-2801,1	895,5	226,8
14	Engine support, right side	-259,6	592,2	377,4	-779,6	222,2	420,1	-2784,6	1032,2	226,8
15	Engine support, right side	-134,7	451,5	377,4	. 654,7	81,5	420,1	-2659,7	891,5	226,8
16	Gearbox support, left side	-260,1	-381,2	284,9	-780,1	-751,2	327,6	-2785,1	58,8	134,3
17	Gearbox support, left side	-120,1	-381,2	284,9	-640,1	-751,2	327,6	-2645,1	58,8	134,3
18	Right front crash box crossmember fastening	-502	418,5	293,1	-1022	48,5	335,8	-3027	858,5	142,5
19	Right front crash box crossmember fastening	-502	466,9	293,1	-1022	96,9	335,8	-3027	906,9	142,5
20	Right front crash box crossmember fastening	-502	466,9	151,1	-1022	96,9	193,8	-3027	906,9	0,5
21	Right front crash box crossmember fastening	-502	418,5	151,1	-1022	48,5	193,8	-3027	858,5	0,5

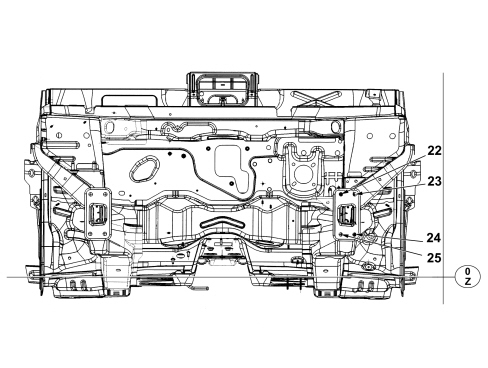

22	Left front crash box crossmember fastening	-502	-418,5	293,1	-1022	-788,5	335,8	-3027	21,5	142,5
23	Left front crash box crossmember fastening	-502	-466,9	293,1	-1022	-836,9	335,8	-3027	-26,9	142,5
24	Left front crash box crossmember fastening	-502	-466,9	151,1	-1022	-836,9	193,8	-3027	-26,9	0,5
25	Left front crash box crossmember fastening	-502	-418,5	151,1	-1022	-788,5	193,8	-3027	21,5	0,5
26	Right rear suspension mounting	1745,6	571,8	74,3	1225,6	201,8	117	-779,4	1011,8	-76,3
27	Right rear suspension mounting	1938,3	568,7	74,3	1418,3	198,7	117	-586,7	1008,7	-76,3
28	Right rear suspension mounting	1892	466,4	74,3	1372	96,4	117	-633	906,4	-76,3
29	Left rear suspension mounting	1745,6	-571,8	74,3	1225,6	-941,8	117	-799,4	-131,8	-68,3
30	Left rear suspension mounting	1938,3	-568,7	74,3	1418,3	-938,7	117	-586,7	-128,7	-76,3
31	Left rear suspension mounting	1892	-466,4	74,3	1372	-836,4	117	-633	-26,4	-76,3

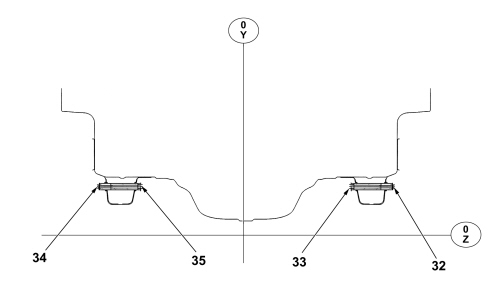

32	Right outer rear shock absorber mounting	2133,5	508,9	172,8	1613,5	138,9	215,5	-391,5	948,9	22,2
33	Right inner rear shock absorber mounting	2133,5	367	172,8	1613,3	-3	215,5	-391,5	807	22,2
34	Left outer rear shock absorber mounting	2133,5	-508,9	172,8	1613,5	-878,9	215,5	-391,5	-68,9	22,2
35	Left inner rear shock absorber mounting	2133,5	-367	172,8	1613,5	-737	215,5	-391,5	73	22,2
