REAR BRAKE PADS

70

BRAKES

8

REPAIR

REV: 09/97

REAR BRAKE PADS

Service repair no - 70.40.03

Service tool:

Remove

1. Remove rear road wheels.
2. Clean exterior of calipers.

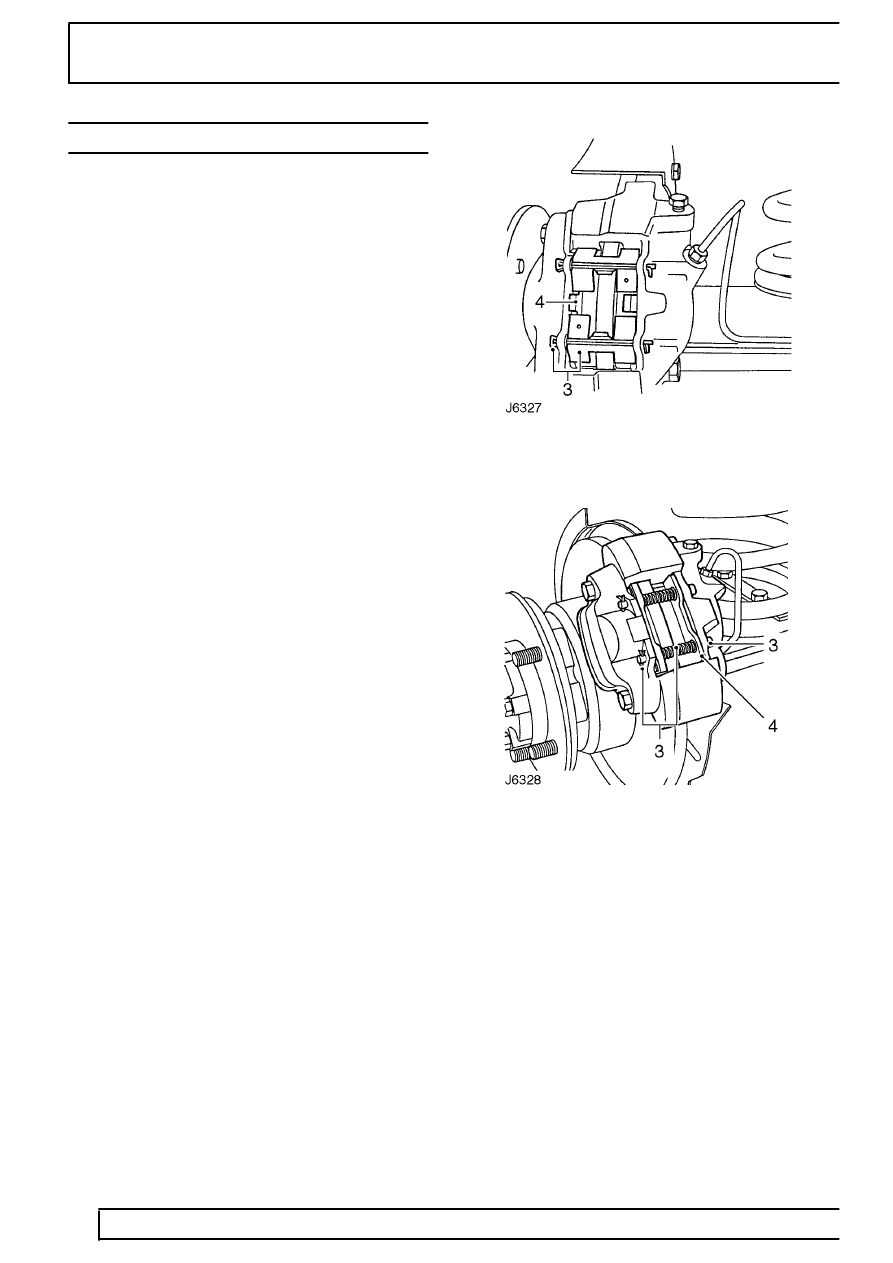

3. Remove pad retaining pins and anti-rattle

springs. Note differences between 90 and
110/130 models.

4. Remove brake pads.
5. Clean exposed parts of pistons, using new brake

fluid. Wipe away excess with a lint free cloth.

6. Using piston clamp LRT-70-500 press each

piston back into its bore. Ensure that displaced
brake fluid does not overflow from reservoir.

Refit

7. Insert brake pads.
8. Fit anti-rattle springs and secure with retaining

pins.

9. Apply service brake pedal several times to locate

pads.

10. Fit road wheels, remove chassis stands and

jack. Tighten wheel nuts to correct torque:
Alloy wheels -

130 Nm (96 lbf/ft)

Steel wheels -

100 Nm (80 lbf/ft)

Heavy duty wheels -

170 Nm (125 lbf/ft)

11. Check fluid reservoir, top up if necessary, using

correct grade of fluid

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended lubricants and fluids .

90 Models

110/130 Models
