19

FUEL SYSTEM

4

DESCRIPTION AND OPERATION

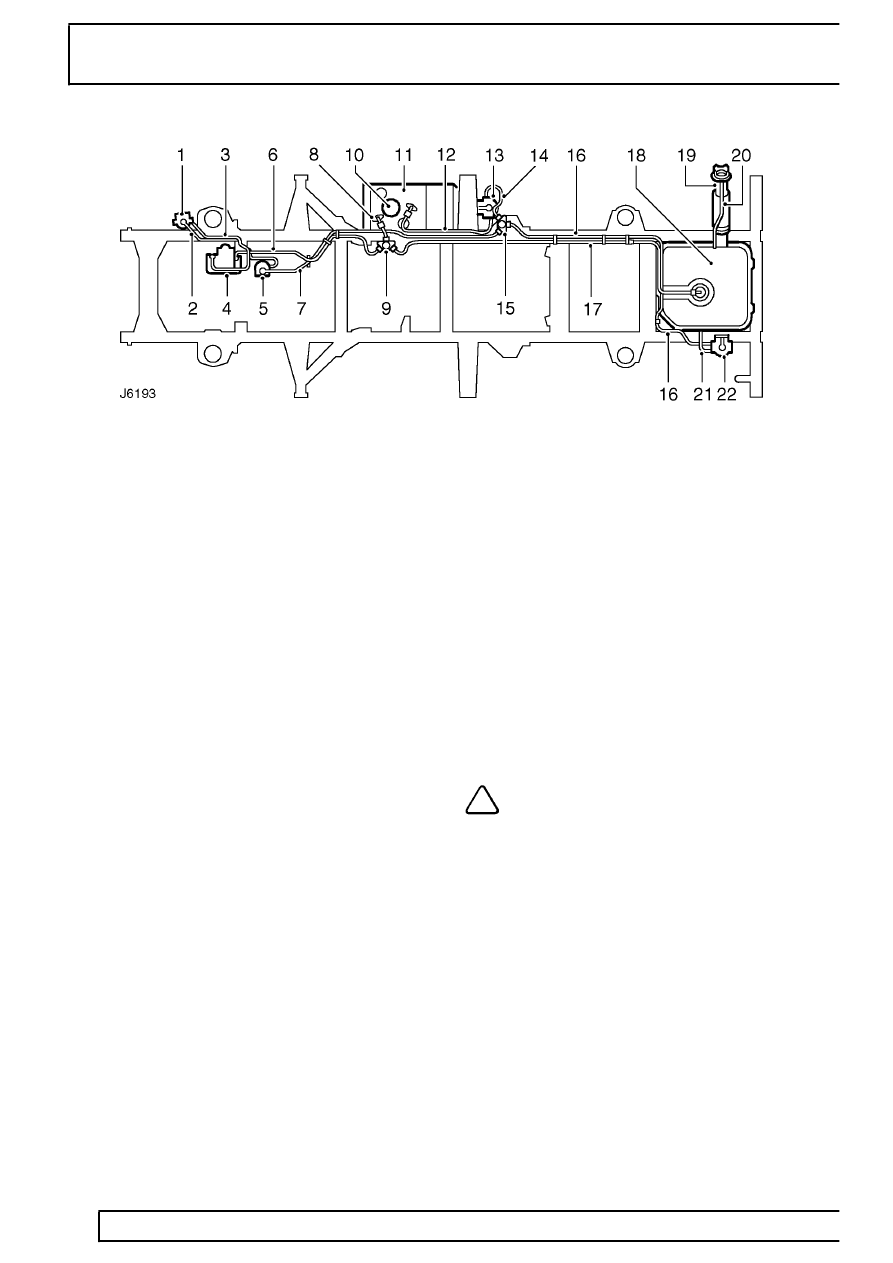

110/130 TWIN TANK FUEL SYSTEM - 5 DOOR
VEHICLES

1. Fuel filter
2. Supply pipe, lift pump to filter
3. Supply pipe, filter to injection pump
4. Fuel injection pump
5. Fuel lift pump
6. Spill return pipe, injection pump to change-over

tap

7. Supply pipe, fuel tank change-over tap to lift

pump

8. Spill return pipe, change-over tap to side tank
9. Change-over tap, spill return

10. Fuel filler cap
11. Side fuel tank

12. Supply pipe, side tank to sedimentor
13. Sedimentor, if fitted, side tank
14. Supply pipe, sedimentor to fuel tank

change-over tap

15. Change-over tap, side and rear tanks
16. Supply pipe, rear sedimentor to fuel tank

change-over tap

17. Spill return pipe, change-over tap to rear tank
18. Rear fuel tank
19. Fuel filler pipe
20. Breather pipe
21. Supply pipe, rear tank to sedimentor
22. Sedimentor, if fitted, rear tank

NOTE: If sedimentors are not fitted, the
fuel supply pipe from the side and rear
tanks connects directly to the fuel tank

change-over tap.
