MANIFOLD AND EXHAUST SYSTEM

RANGE ROVER

2

REPAIR

Remove

Catalysts - remove and refit 1 to 5

1. Raise vehicle on a ramp [hoist].
2. Catalyst vehicles only: Disconnect two lambda

sensor wiring connectors.

3. Remove two bolts securing rear exhaust

assembly to front exhaust assembly.

4. Remove nuts and release front downpipes from

manifolds. Discard gaskets.

5. Lower front exhaust assembly with catalysts (if

fitted), retain olive.

NOTE: Assistance is required for removing
and refitting rear exhaust assembly.

6. Remove bolts securing three hanger brackets to

chassis. Lower exhaust assembly onto rear axle.
Detach rubbers from hanging brackets.

7. Place extended axle stands underneath chassis,

in front of chassis mounted rear towing brackets.

8. Lower ramp[hoist] until vehicle weight is

supported securely on stands.

9. Lower ramp [hoist] until rear shock absorbers

are ALMOST fully extended.

10. Move rear exhaust to a diagonal position, centre

silencer to right of vehicle.

11. Facing rear of vehicle, twist assembly

anti-clockwise clear of rear axle.

12. Remove rear exhaust assembly from vehicle.

Refit

13. Position rear exhaust assembly over rear axle in

a diagonal position, as for removing.

14. Twist assembly clockwise until it is in mounting

position.

15. Reverse removal procedure. 1. to 9. using new

manifold gaskets and applying exhaust sealer to
system joint.

16. Examine system for leaks, ensuring that system

does not foul underbody components. Rectify if
necessary.

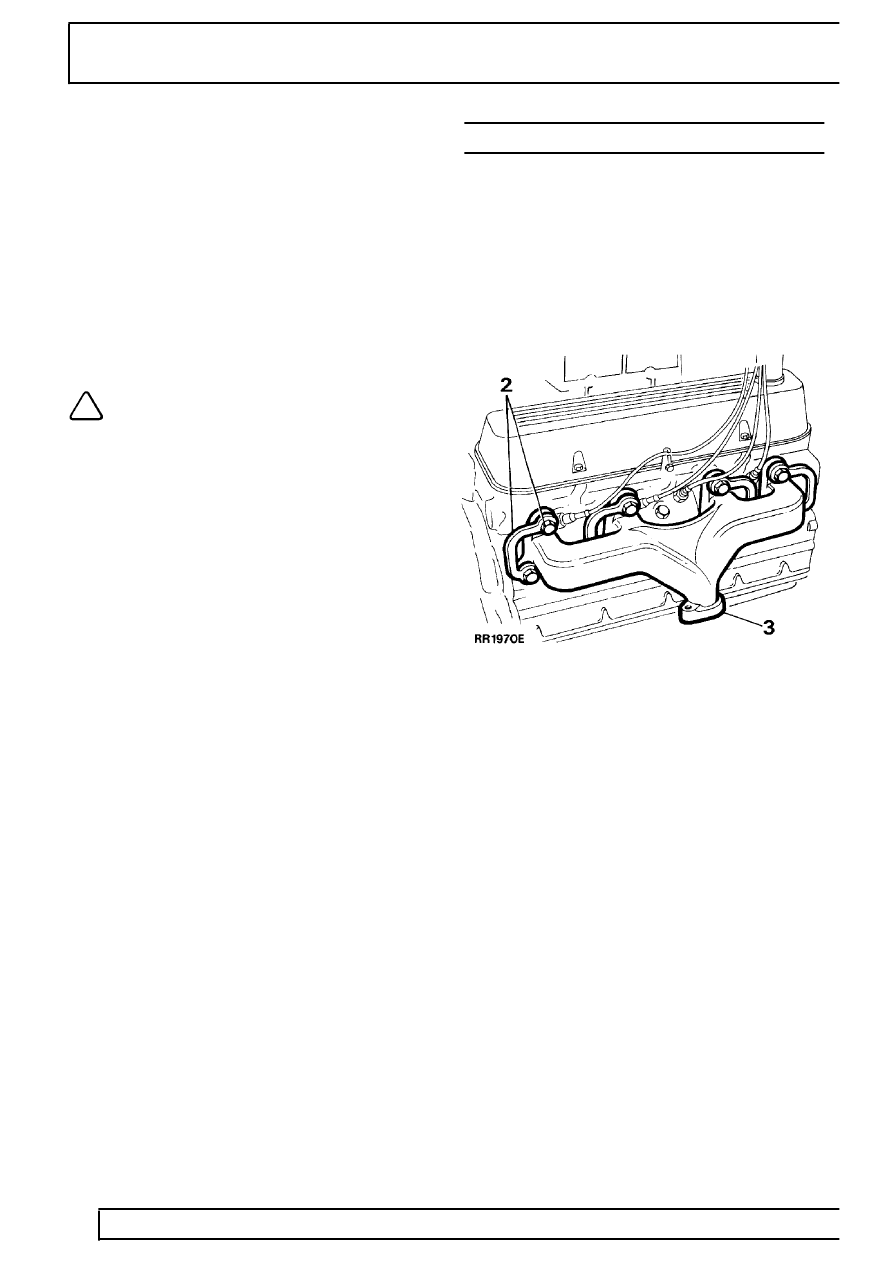

EXHAUST MANIFOLD - V8i

Service repair no - Left hand - 30.15.10
Service repair no - Right hand - 30.15.11

Remove

1. Disconnect front exhaust pipe(s) from

manifold(s).

2. Tap back bolt locking tabs and remove eight

bolts, lock tabs and washers.

3. Remove manifold(s) and old gaskets.

Refit

4. Ensure that mating surfaces of cylinder head

and exhaust manifold are clean and smooth.

5. Coat threads of each bolt with anti-seize

compound.

6. Place manifold and new gaskets in position on

cylinder head and fit securing bolts, new
lockplates and plain washers. Plain washers are
fitted between manifold and lockplates.

7. Evenly tighten manifold bolts to

20Nm bend

over lockplate tabs.

8. Reconnect front exhaust pipe, using new

exhaust flange gaskets.
