Trailer auxiliary socket – circuit diagram
- Make
- Land Rover
- Model
- Discovery Electrical Troubleshooting Manual
- Year
- 1995
- Section
- Circuit diagram › Trailer auxiliary socket – circuit diagram
Trailer auxiliary socketTrailer auxiliary socket – circuit diagram

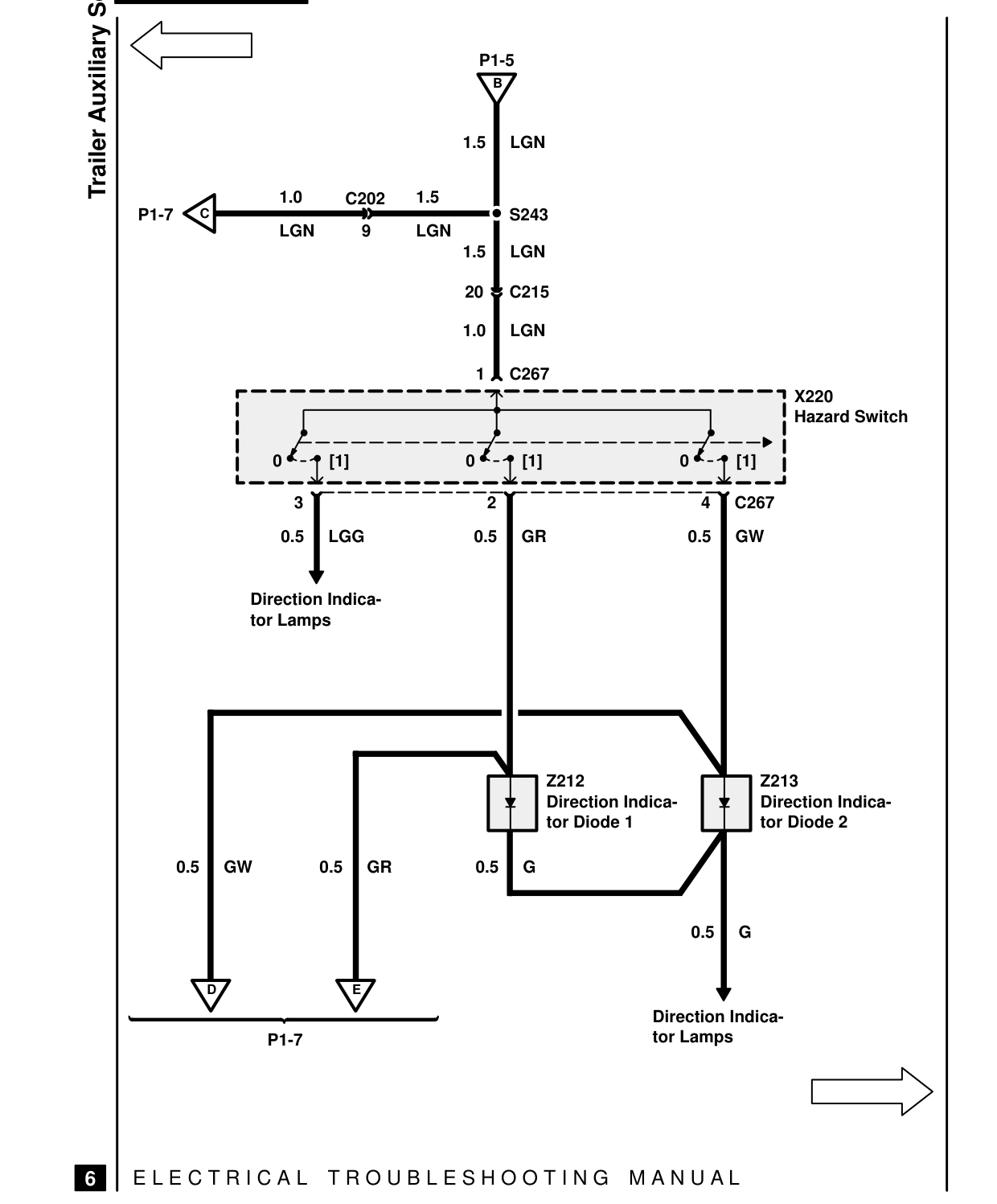

TRAILER AUXILIARY SOCKET – CIRCUIT DIAGRAM
Trailer Auxiliary Socket 1.0 1.5 C202 P1-7 C LGN LGN 9
0 [1]
3
0.5 LGG
Direction Indica- tor Lamps
0.5 GW 0.5 GR
D E
P1-7
E L E C T R I C A L T R O U B L E S H O O T I N G
6
P1-5 B
1.5 LGN
S243
1.5 LGN
20 C215
1.0 LGN
1 C267 X220 Hazard Switch
0 [1] 0 [1]
2 4 C267
0.5 GR 0.5 GW
Z212 Z213 Direction Indica- Direction Indica- tor Diode 1 tor Diode 2
0.5 G
0.5 G
Direction Indica- tor Lamps
M A N U A L
