ENTERTAINMENT AND INFORMATION SYSTEMS

86-8-28 DESCRIPTION AND OPERATION

Amplifiers

The basic audio system has no amplifier. The system drives two speakers, one in each rear door, and two speakers
(one woofer and one tweeter) in each of the front doors.

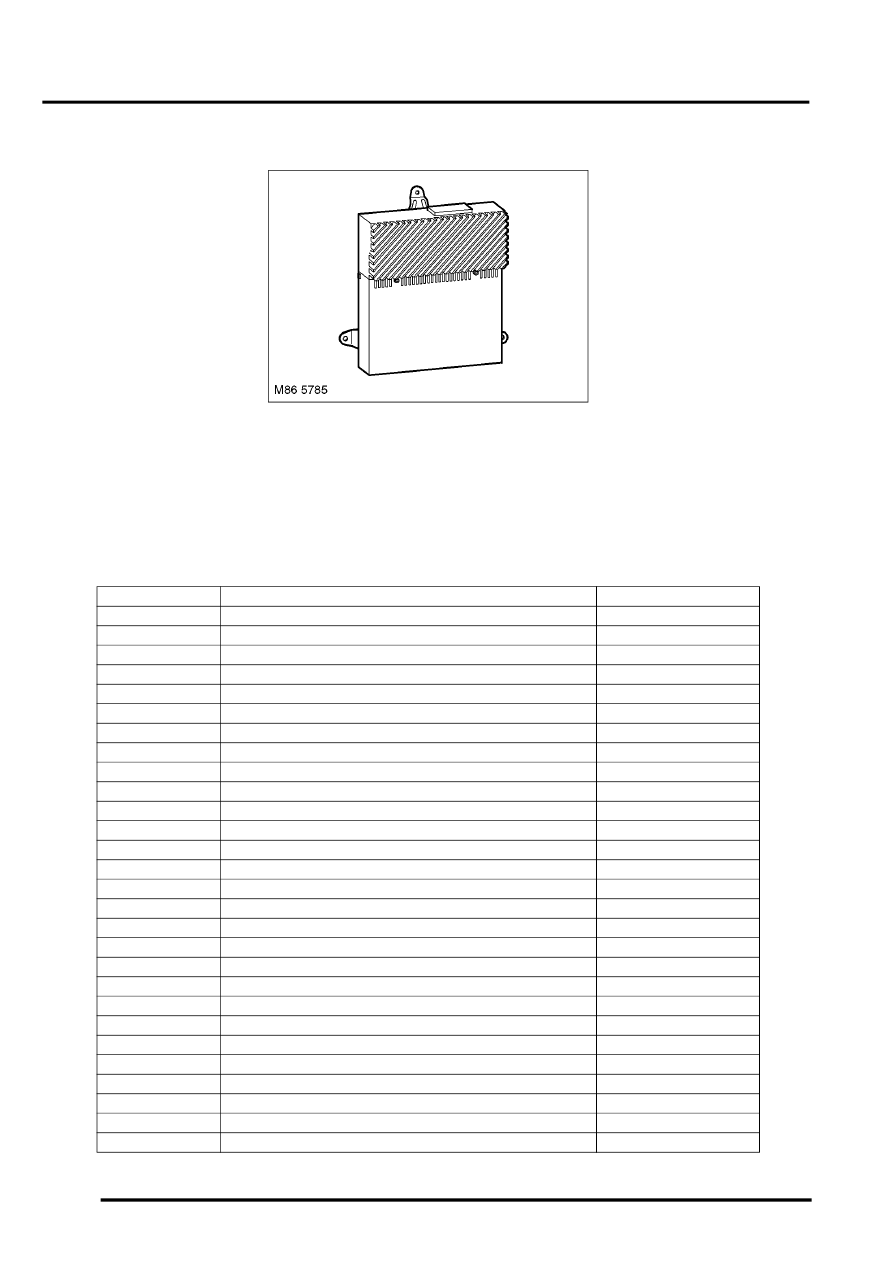

The “Hi Fi” system has a conventional power amplifier located in the left hand side of the luggage compartment. The
amplifier drives two speakers in each of the rear doors, three speakers in each of the front doors and a centre speaker
connected across the two front mid-range speakers.

Amplifier Harness Connector C2077 Pin Details

Pin No.

Description

Input/Output

1

LH rear door low range speaker negative

Output

2

LH rear door low range speaker positive

Output

3

LH front door low range speaker negative

Output

4

LH front door low range speaker positive

Output

5

Permanent power supply from battery

Input

6 and 7

Not used

–

8

RH rear audio positive

Input

9

RH front audio positive

Input

10

Radio on signal

Input

11

RH front tweeter positive

Output

12

RH front tweeter negative

Output

13

RH rear door high range speaker positive

Output

14 and 15

Not used

–

16

RH rear audio negative

Input

17

RH front audio negative

Input

18 and 20

Not used

–

21

RH rear door high range speaker negative

Output

22

RH front door low range speaker negative

Output

23

RH front door low range speaker positive

Output

24

RH rear door low range speaker negative

Output

25

RH rear door low range speaker positive

Output

26

Ground

–

27 and 28

Not used

–

29

LH rear audio negative

Input

30

LH front audio negative

Input

31

LH rear door high range speaker positive

Output

32

LH rear door high range speaker negative

Output

33

LH front tweeter positive

Output
