REAR HUB ASSEMBLY

REAR AXLE AND FINAL DRIVE

9

OVERHAUL

REAR HUB ASSEMBLY

Service repair no - 61.15.13.

Overhaul

1. Remove rear hub assembly.

See Repair, Rear

Hub Assembly

2. Remove outer bearing.
3. Remove five nyloc nuts and withdraw ABS

sensor ring, if applicable.

4. Mark, for reassembly, position of hub to brake

disc.

5. Remove five bolts and separate hub from brake

disc.

WARNING: A maximum of two road wheel
retaining studs can be renewed. Should
more studs be unserviceable fit new hub

with studs.

6. Remove grease seal and inner bearing from

hub.

7. Remove inner and outer bearing tracks.

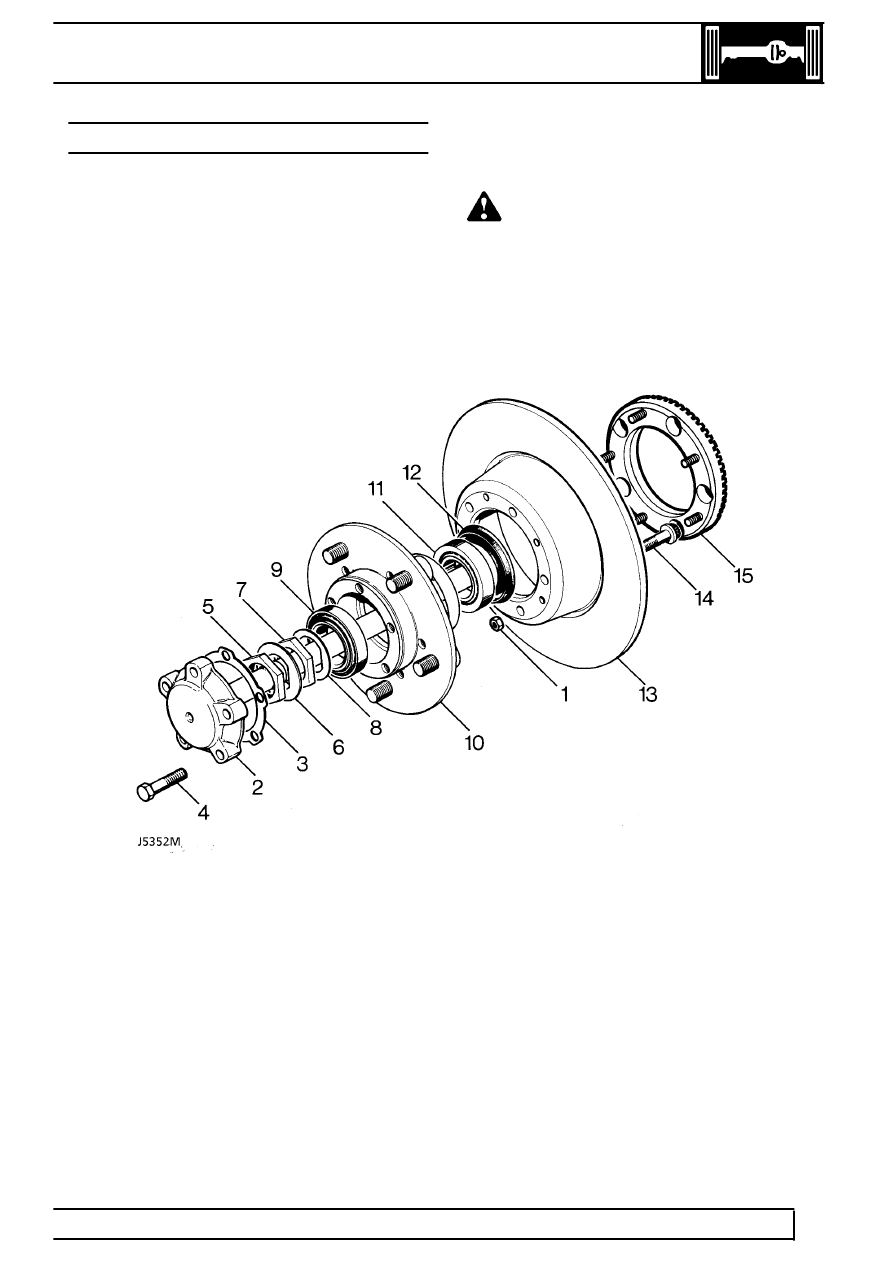

REAR HUB COMPONENTS

1. Sensor ring retaining nut ABS.
2. Axle shaft.
3. Axle shaft joint washer.
4. Axle shaft retaining bolt (five off).
5. Lock nut.
6. Lock washer.
7. Hub adjusting nut.
8. Spacing washer.

9. Outer bearing.

10. Hub.
11. Inner bearing.
12. Grease seal.
13. Brake disc.
14. Disc retaining bolt (five off).
15. Sensor ring ABS.
