REAR HUB ASSEMBLY (page 2 of 2)

51

REAR AXLE AND FINAL DRIVE

10

OVERHAUL

Refit

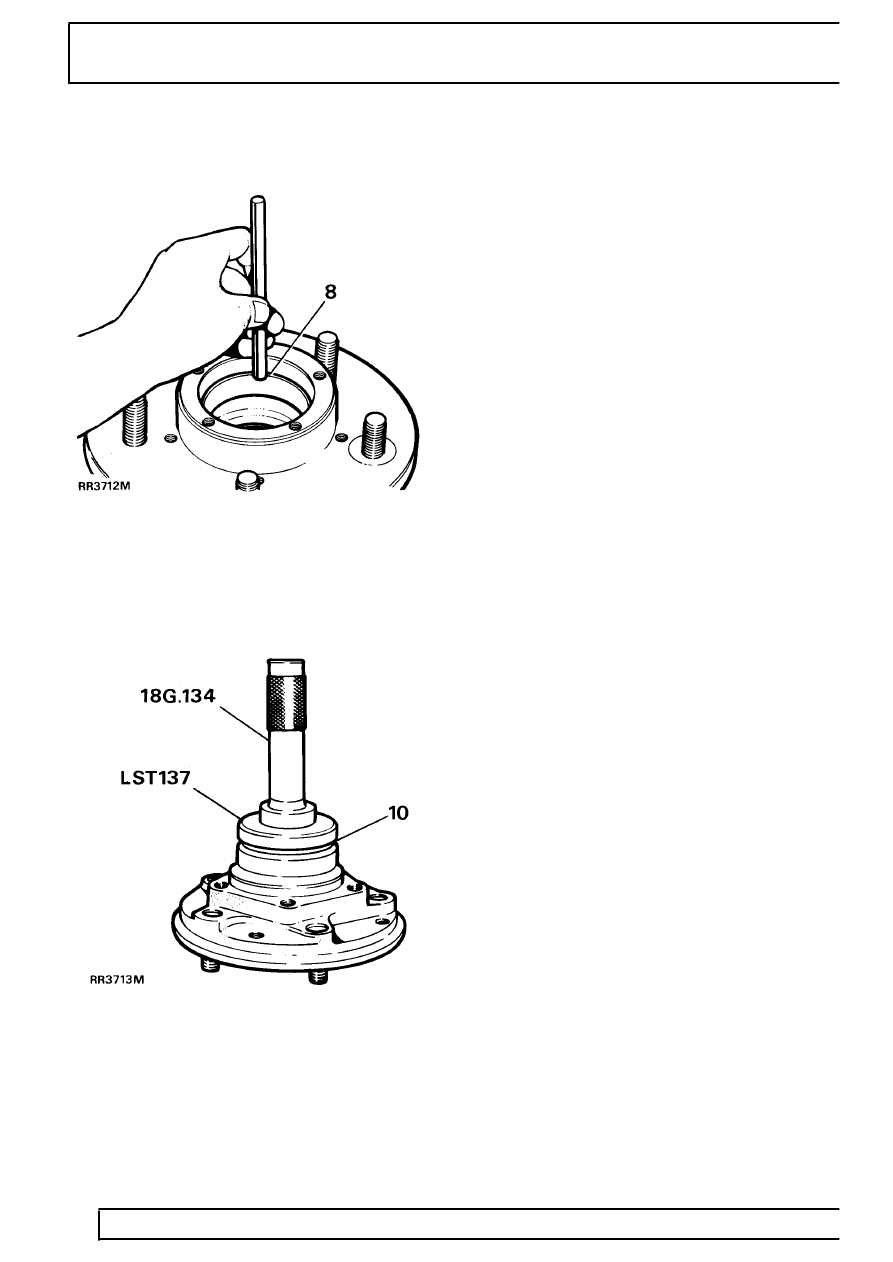

8. Clean hub and fit inner and outer bearing tracks.

9. Pack hub inner bearing with grease and fit to

hub.

10. With lip side leading fit a new seal flush with rear

face of hub. Using service tool LRT-54-003 seal
replacer and drift. Apply grease between seal
lips.

11. Assemble brake disc to the hub, line up

reassembly marks. Applying Loctite 270, fit and
tighten retaining bolts to

73 Nm.

12. If necessary, where applicable, renew sensor

ring studs applying Loctite 270 to threads. Fit
sensor ring using new nyloc nuts. Tighten to

9

Nm. Ensuring it is correctly fitted to avoid tooth
run out.

13. Pack hub outer bearing with grease and fit to

hub.

14. Fit rear hub assembly.

See Repair, Rear Hub

Assembly
