RADIUS ARM

FRONT SUSPENSION

1

REPAIR

SELF LOCKING NUTS

WARNING: Where self locking nuts are
removed, they must be replaced with new
nuts of same specification.

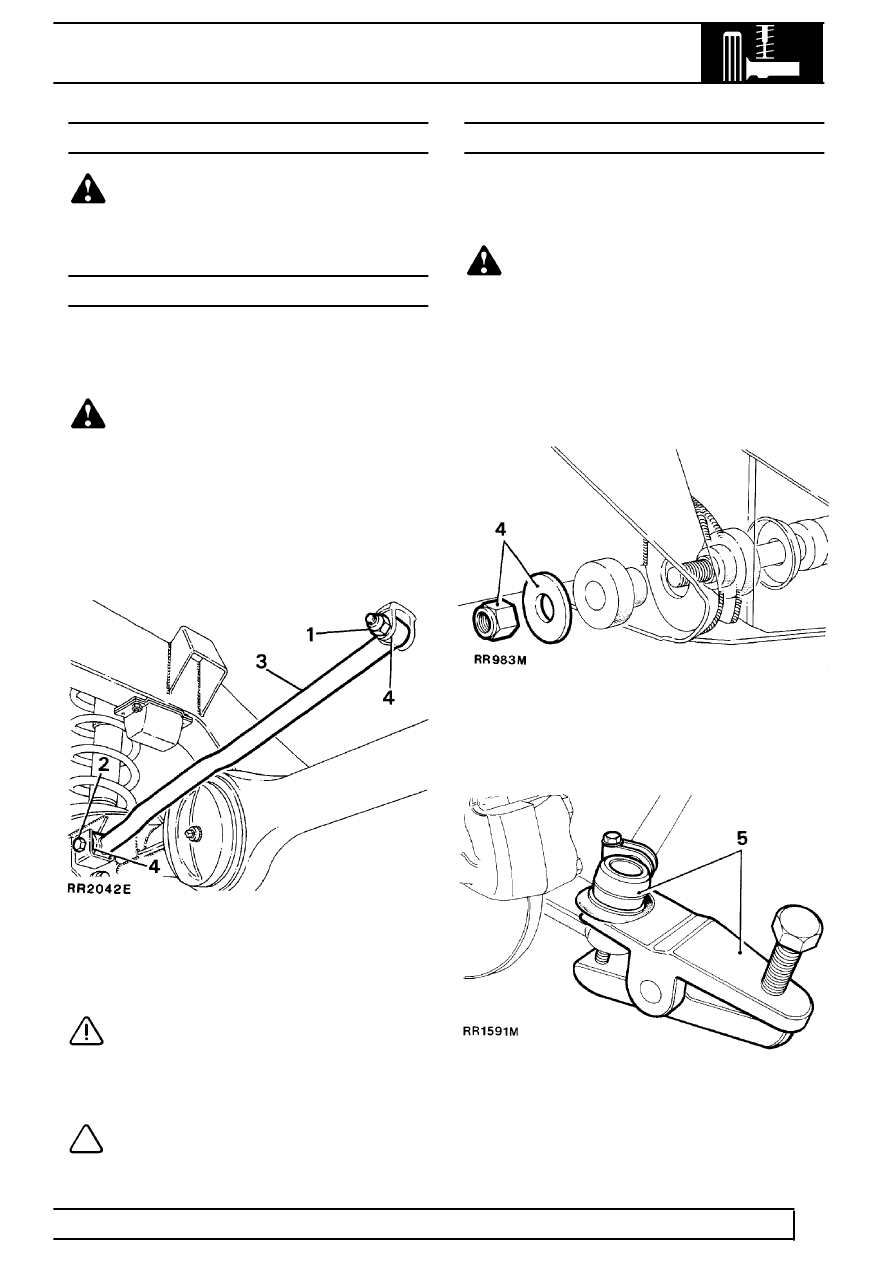

PANHARD ROD

Service repair no - 60.10.07

Remove

WARNING: Air suspension vehicles:
Depressurise system before commencing
work.

See AIR SUSPENSION, Adjustment,

Depressurise System

1. Remove fixings at mounting arm.
2. Remove fixings at axle bracket.
3. Remove Panhard rod.
4. Press out flexible bushes. Ensure the steel

tubing locates on the outer edge of the bush and
not on the rubber inner.

Refit

5. Fit replacement bushes.

CAUTION: Apply pressure to outer edge of
bush, and not rubber inner.

6. Reverse removal procedure. 1 to 4. Tighten

fixings to

88Nm

NOTE: Air suspension vehicles:
Repressurise system

RADIUS ARM

Service repair no - 60.10.16

Remove

WARNING: Air suspension vehicles:
Depressurise system before commencing
work.

See AIR SUSPENSION, Adjustment,

Depressurise System

1. Loosen road wheel retaining nuts.
2. Raise front of vehicle. Support chassis on stands

and remove wheel.

3. Support front axle weight with jack.

4. Remove radius arm to chassis side member

fixings.

5. Disconnect track rod at ball joint.
