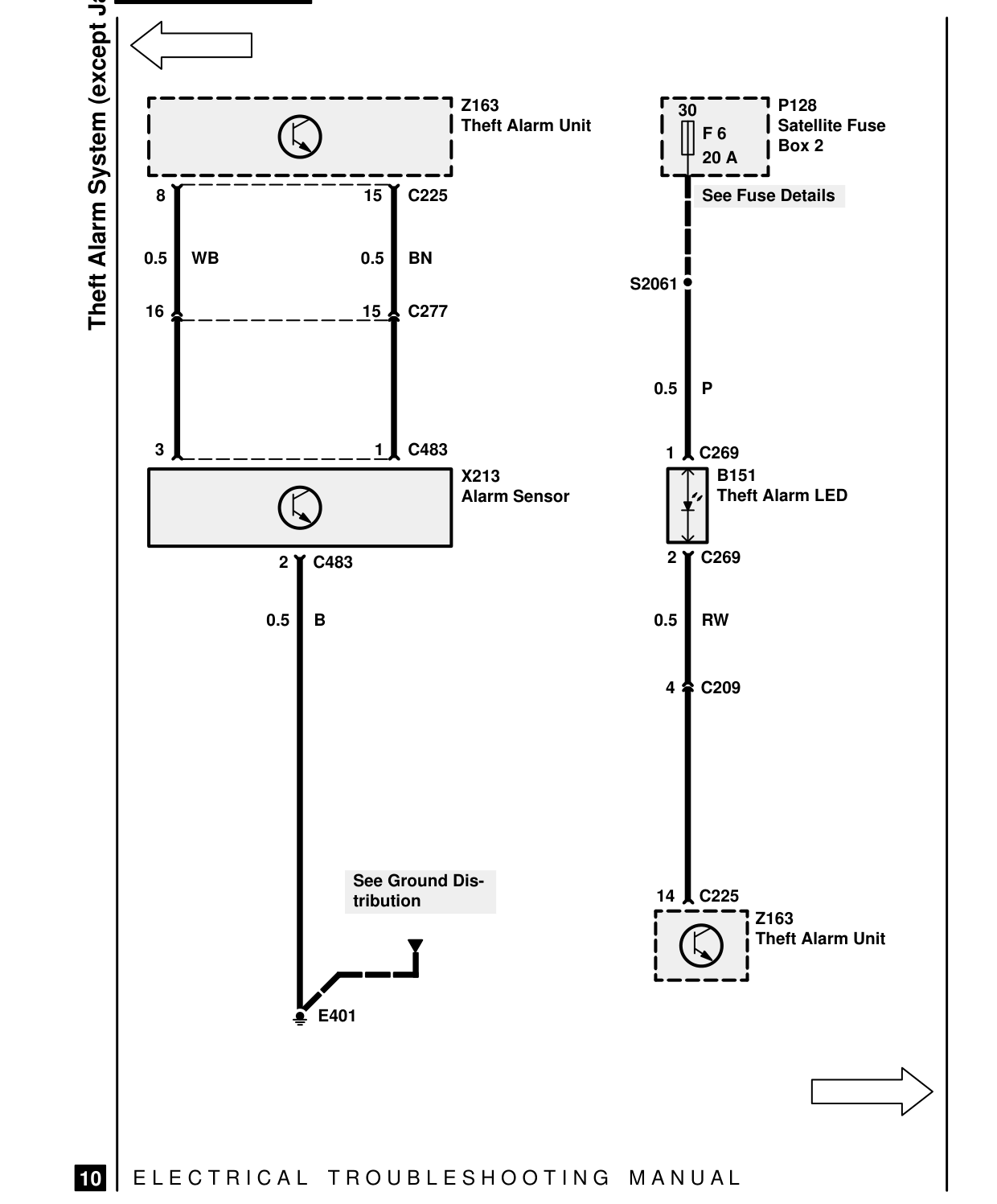

THEFT ALARM SYSTEM – CIRCUIT DIAGRAM
Theft Alarm System (except Japan) C225 8 15
0.5 WB 0.5 BN
16 15 C277
C483 3 1
2 C483
0.5 B
See Ground Dis- tribution
E401
E L E C T R I C A L T R O U B L E S H O O T I N G
10
Z163 P128 30 Theft Alarm Unit Satellite Fuse F 6 Box 2 20 A
See Fuse Details
S2061
0.5 P
1 C269 B151 X213 Theft Alarm LED Alarm Sensor
2 C269
0.5 RW
4 C209
14 C225 Z163 Theft Alarm Unit
M A N U A L
