LIGHTING

REPAIRS

86-2-3

REPAIRS

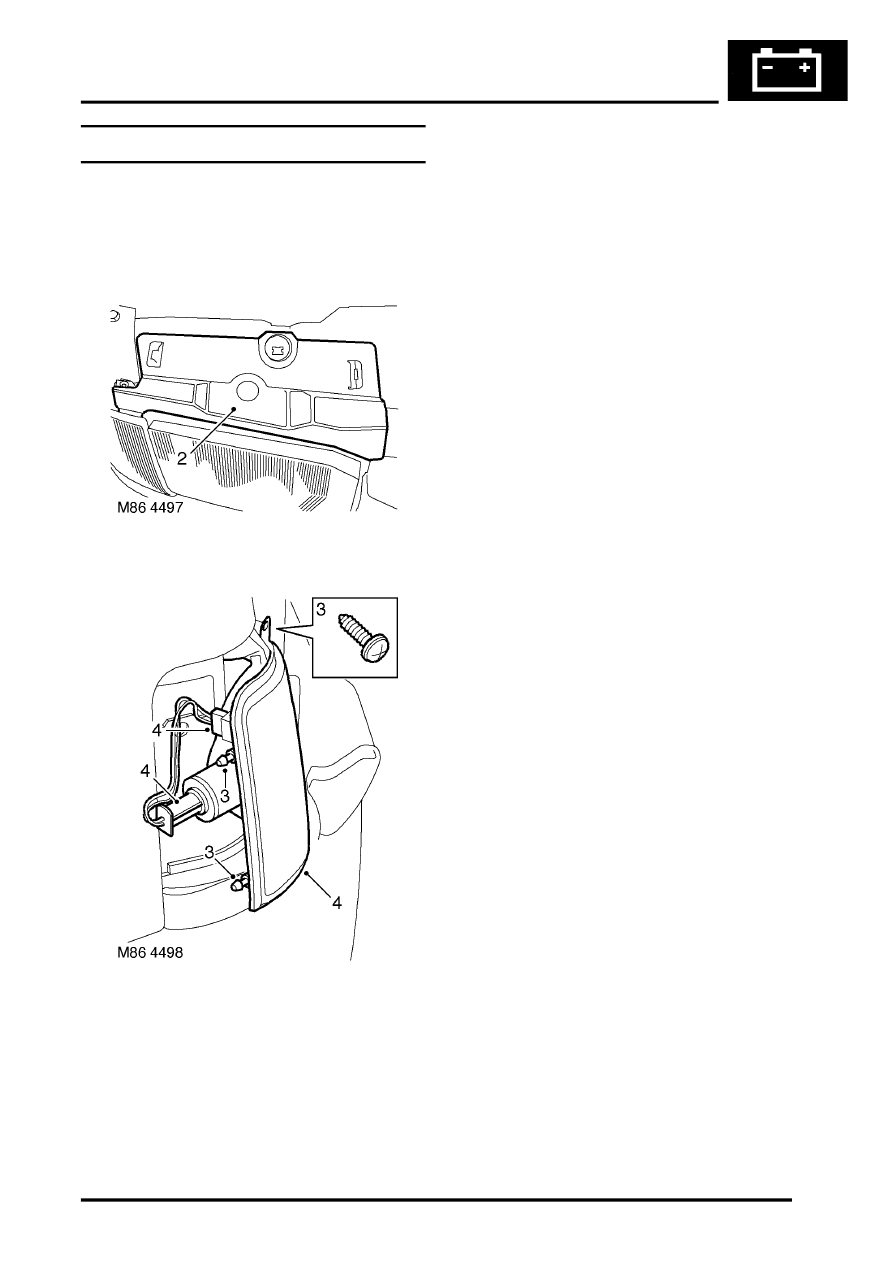

Lamp - front repeater - up to 03MY

$% 86.40.42

Remove

1. For RH repeater lamp: Release fixings and

remove battery cover.

2. Remove headlamp access cover from body.

3. Remove screw securing repeater lamp to body

and release lamp from 2 locating peg sockets in
wing.

4. Disconnect 2 multiplugs from repeater lamp

and remove lamp.

Refit

1. Position new repeater lamp and connect

multiplugs.

2. Fit repeater lamp to body and tighten screw.
3. Fit headlamp access cover.
4. For RH repeater lamp: Fit battery cover and

secure fixings.
