AIR CONDITIONING

REPAIRS

82-21

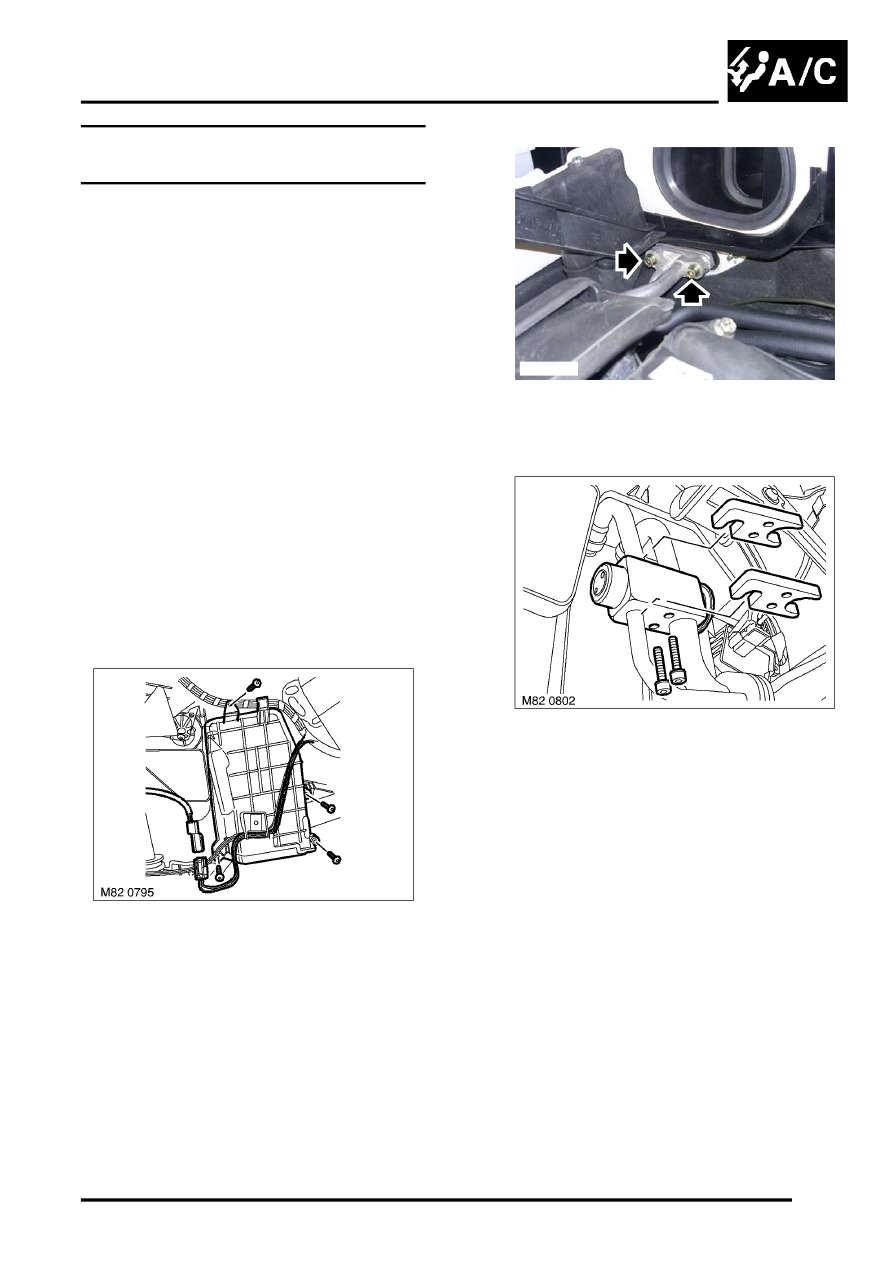

Valve - thermostatic expansion (TXV) -
RHD

$% 82.25.01

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Disconnect battery earth lead.
2. Remove air intake plenum.

 +

 HEATING AND VENTILATION,

REPAIRS, Plenum - air intake.

3. Recover refrigerant from A/C system.

 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery -
recycling and recharge.

4. Remove drivers side footwell closing panel.
5. Remove shroud.

 +

 INTERIOR FITTINGS, REPAIRS,

Shroud - lower - fascia.

6. Remove screw securing footwell heating duct,

remove duct.

7. Release evaporator sensor harness from TXV

cover.

8. Remove 4 Torx screws securing TXV cover

and position aside.

9. Remove 2 Allen bolts securing A/C pipes to

bulkhead, release pipes and discard 'O' rings.

10. Remove 2 Allen bolts securing  A/C pipes to

TXV, remove clamps, release pipes and
discard 'O' rings.

11. Remove TXV.
12. Plug all connections.

Refit

1. Clean mating faces and seal recesses on TXV

and A/C pipes.

2. Lubricate new 'O' rings with clean refrigerant oil

and fit to A/C pipes.

3. Position TXV to A/C pipes, fit clamps, fit bolts

and tighten to 6 Nm (4.4 lbf.ft).

4. Position A/C pipes to bulkhead, fit bolts and

tighten to 6 Nm (4.4 lbf.ft).

5. Fit and secure TXV cover.
6. Secure evaporator sensor harness.
7. Position and secure footwell heating duct.
8. Fit shroud.

 +

 INTERIOR FITTINGS, REPAIRS,

Shroud - lower - fascia.

9. Fit footwell closing panel.

M82 0801
