HARNESSES

86-8-6

REPAIRS

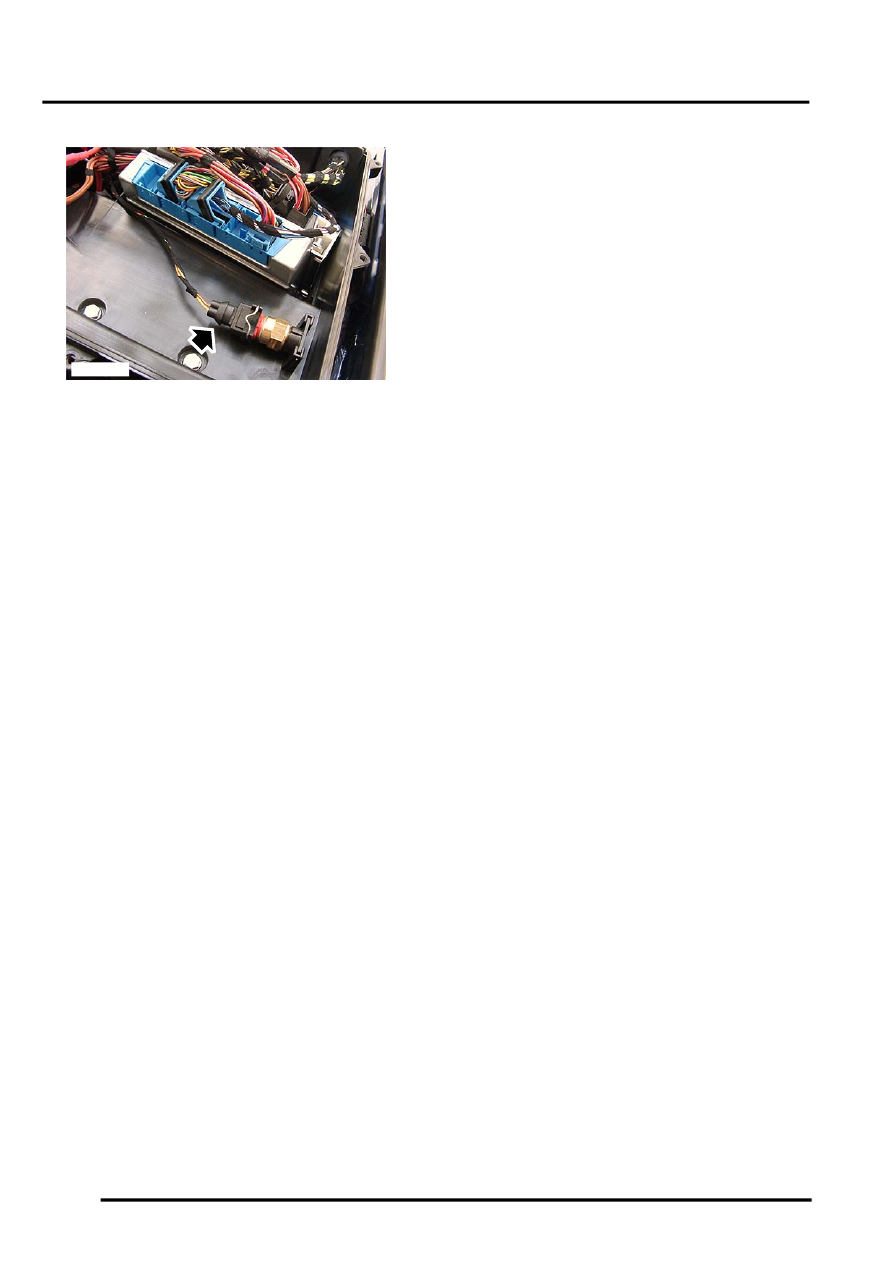

33. Disconnect multiplug from 'E' box temperature

sensor and remove harness.

Refit

1. Fit harness to clips on RH side of engine.
2. Position harness to rear of engine, fit and

secure 'P' clip with bolt, tighten to 10 Nm (7
lbf.ft).

3. Raise vehicle on lift.
4. Position and secure harness to gearbox clips,

connect multiplug.

5. Position harness to LH side of engine and

secure with bolt, tighten to 10 Nm (7 lbf.ft).

6. Clean mating surfaces of coolant hose adaptor

and fit seal.

7. Position adaptor to engine and secure with

bolts, tighten to 10 Nm (7 lbf.ft).

8. Route injector pump harness to rear of pump

and connect multiplug.

9. Route CKP sensor harness and connect

multiplug.

10. Connect ECT sensor multiplug.
11. Route harness and connect multiplug to engine

oil temperature sensor.

12. Position fuel cooler harness and secure in

retaining clip.

13. Connect multiplugs to fan assisted fuel cooler

and thermostatic switch.

14. Connect multiplug to low fuel pressure sensor.
15. Position and fit EGR modulator, secure with

nuts tighten to 10 Nm (7 lbf.ft).

16. Secure damping control actuator to retaining

bracket.

17. Connect multiplugs to actuator and modulator.
18. Route harness to starter motor.
19. Fit harness connection to RH side of starter

motor and secure with nut, tighten to 6 Nm (4.4
lbf.ft).

20. Fit harness connection to LH side of starter

motor and secure with nut, tighten to 10 Nm (7
lbf.ft).

21. Connect multiplugs to glow plugs.

22. Route mass airflow meter harness and connect

multiplug.

23. Place engine harness across engine, fit

grommet to 'E' box.

24. Using cable tie, secure mass airflow meter

harness to vacuum pipes and secure to
retaining clip.

25. Connect multiplug to camshaft sensor.
26. Route harness and connect multiplug to boost

control modulator.

27. Connect multiplug to engine relay in 'E' box.
28. Fit harness connection to RH side of starter

motor and secure with nut, tighten to 6 Nm (4.4
lbf.ft).

29. Position and secure, fuse holder and relay to 'E'

box bracket.

30. Connect earth lead to LH suspension turret
31. Connect multiplug to glowplug ECU.
32. Connect multiplugs to EAT ECU.
33. Connect multiplug from engine harness to RH

body harness.

34. Connect ECM multiplugs.
35. Connect 'E' box temperature sensor multiplug.
36. Fit 'E' box cover and secure with Allen key

screws.

37. Fit inlet manifold gasket.

 +

 MANIFOLD AND EXHAUST SYSTEM

- Td6, REPAIR, Gaskets - inlet manifold.

M18 0726
