HARNESSES

86-8-8

REPAIRS

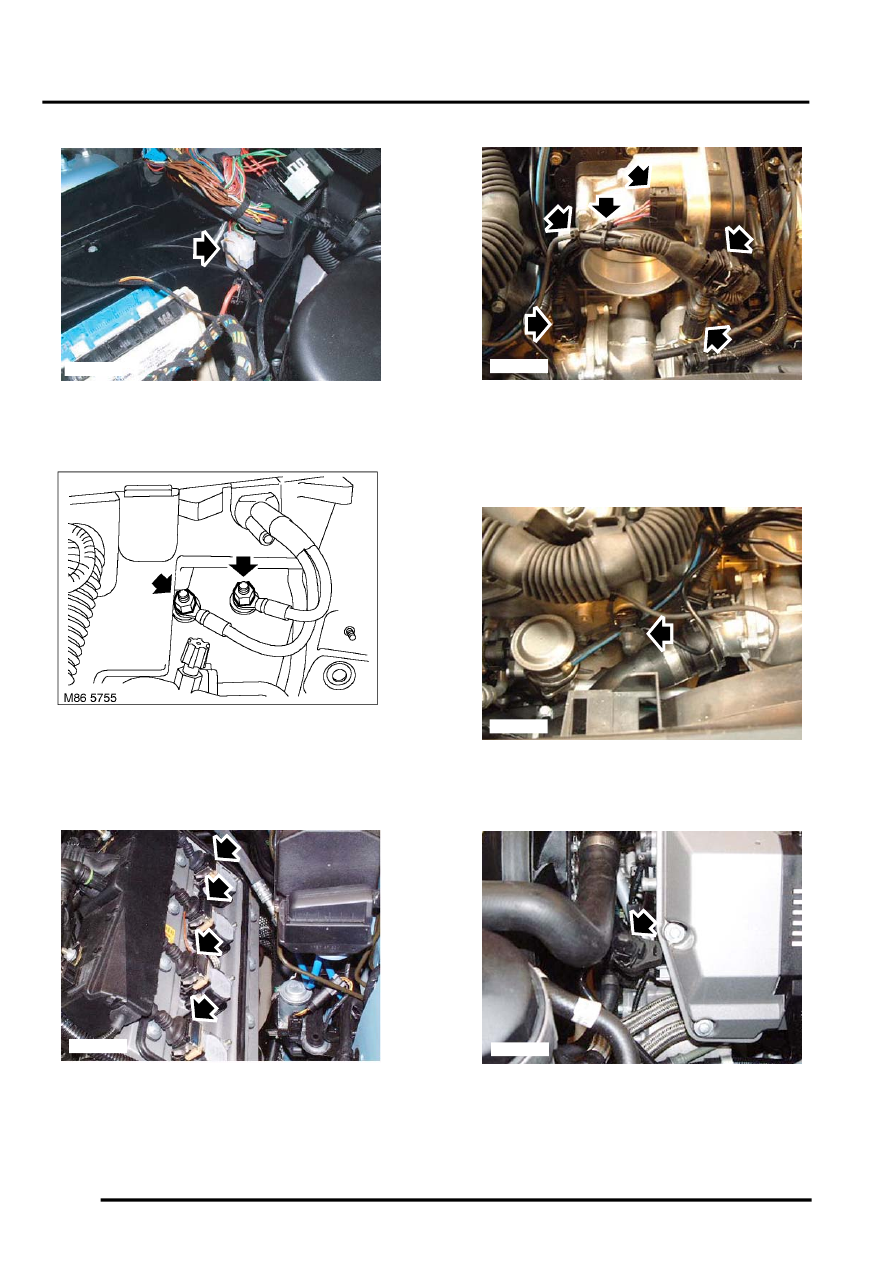

10. Disconnect engine harness multiplug from 'E'

box.

11. Remove 2 nuts securing 2 engine harness

earth leads.

12. Release 2 engine harness grommets from 'E'

box.

13. Disconnect multiplugs from ignition coils.

14. Disconnect multiplugs from throttle body,

thermostat heater, CMP sensor and ECT
sensor.

15. Cut 2 cable ties and release engine harness.

16. Disconnect multiplugs from VCC solenoids.
17. Release VCC multiplug harness from clip.

18. Disconnect multiplug from charcoal canister

purge solenoid valve.

M86 5754

M86 5697

M86 5692

M86 5693

M86 5694
