TRANSFER BOXMain casing
Main casing – Land Rover LT230 Transfer Box

TRANSFER BOX

12

OVERHAUL

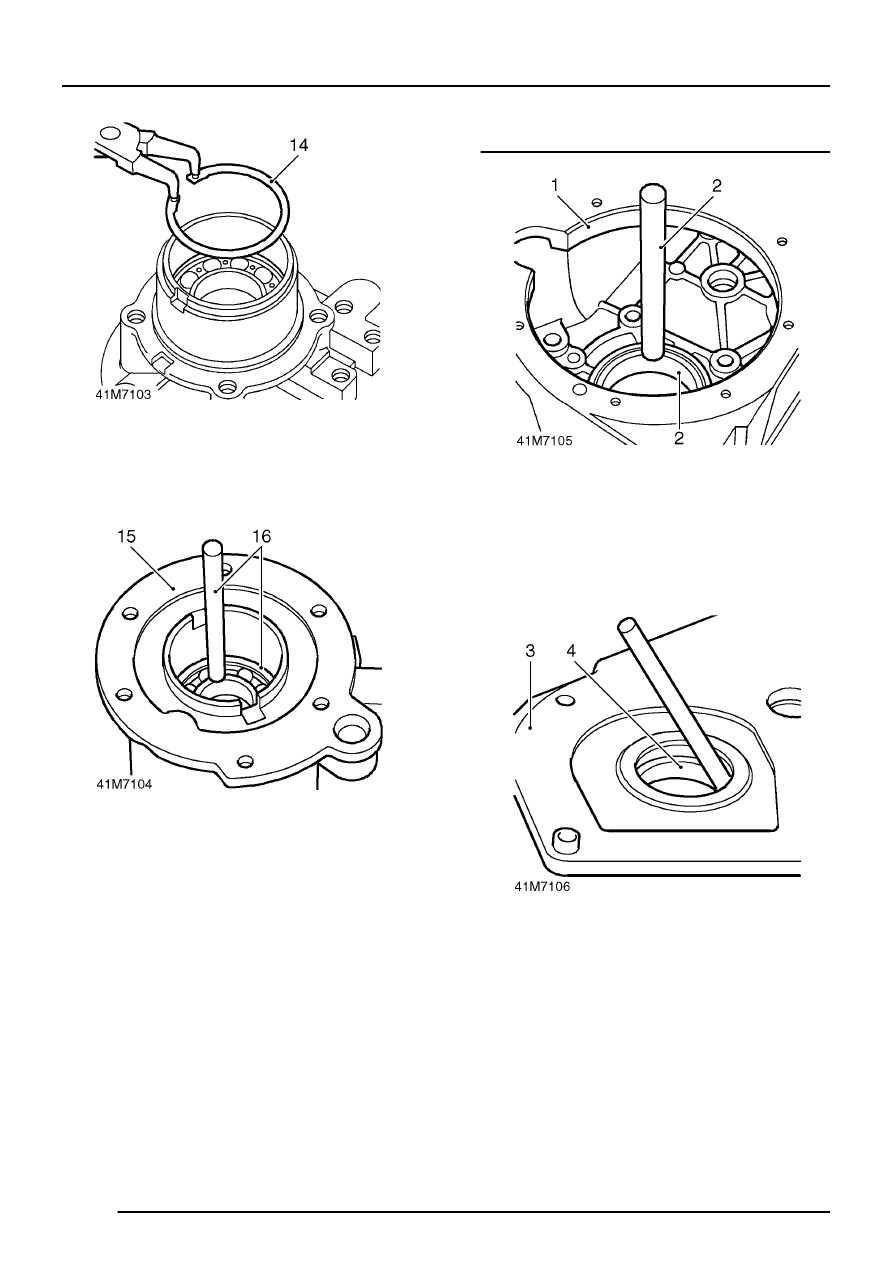

14. Using suitable circlip pliers, remove and

discard circlip retaining output shaft bearing.

15. Support rear output housing on suitable blocks

of wood.

16. Using a soft metal drift, drive output shaft

bearing out of housing; discard bearing.

Main casing

1. Support main casing on suitable blocks of

wood.

2. Using a soft metal drift, drive differential rear

bearing track out of main casing; discard
bearing track.

3. Invert main casing.
4. Using a soft metal drift, drive mainshaft input

gear bearing track out of main casing; discard
bearing track.

The same page in: LT230Q Transfer Box.
