ROTARY COUPLER (page 2 of 2)

75

SUPPLEMENTARY RESTRAINT SYSTEM

4

REPAIR

8. Disconnect rotary coupler connector from

steering column harness.

9. Release 2 clips securing rotary coupler to

column switch assembly.

10. Remove rotary coupler from column switch

assembly.

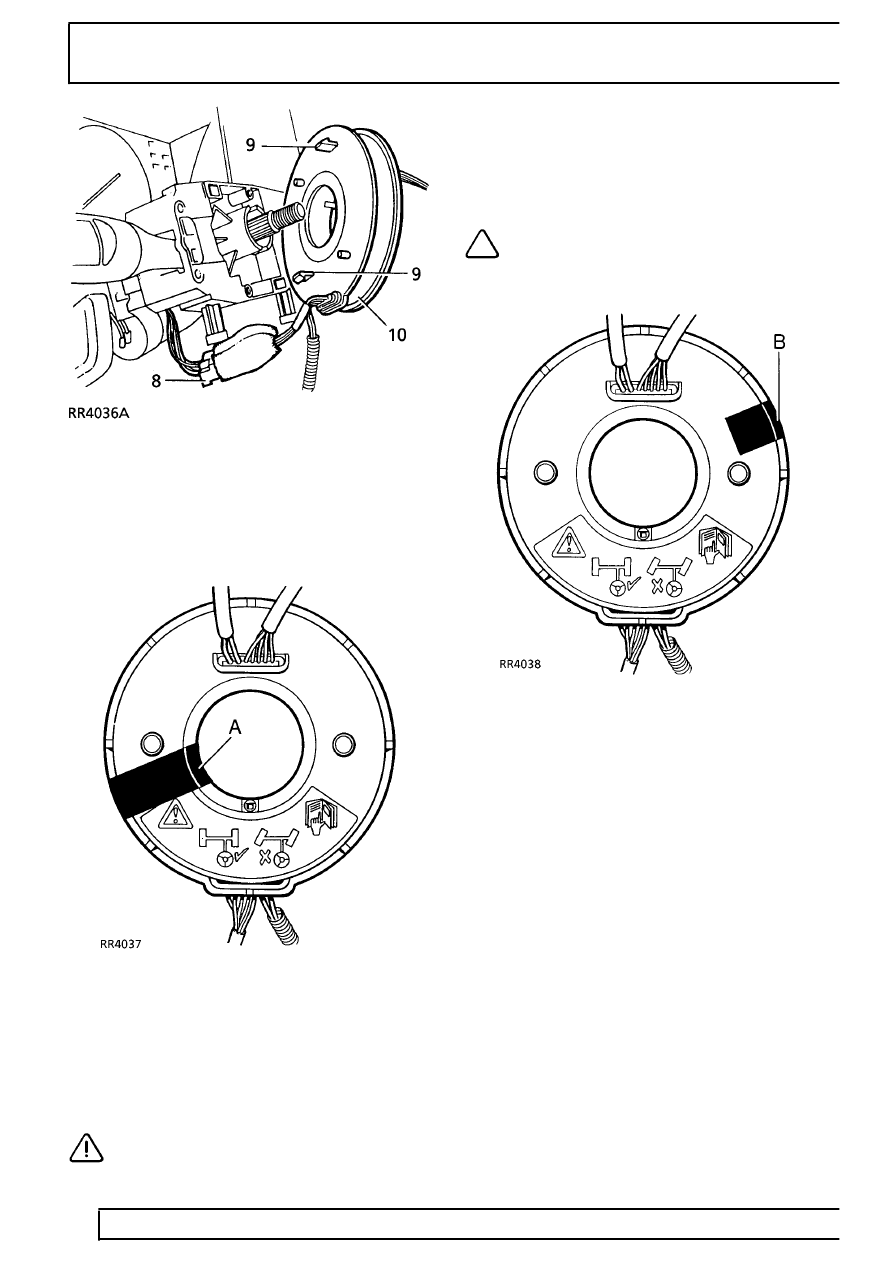

11. If rotary coupler is being re-used, place a piece

of adhesive tape around moulding in position A
to prevent rotation.

Refit

12. Reverse removal procedure.

CAUTION: Ensure indicator cancellation
pegs correctly engage into back of
steering wheel.

13. Align direction indicator cancellation bush. If

original rotary coupler is being fitted remove
adhesive tape and then fit rotary coupler to
column switch assembly.

NOTE: If original rotary coupler is to be
fitted and there is evidence of tampering, it
is imperative that the coupler is

centralised.

See Rotary Coupler centralise

14. If a new rotary coupler is being fitted and the

sealing tape at position B is broken it MUST
NOT be used.

15. Refit steering wheel.

See Steering Wheel

16. Turn steering wheel to both LH and RH lock 5

times. If adverse noises can be heard, check
alignment of indicator cancellation pegs.

17. Refit driver’s airbag module.

See Driver’s

Airbag Module
