TAILGATE GLASS WIPER MOTOR

WIPERS AND WASHERS

7

REPAIR

TAILGATE GLASS WIPER MOTOR

Service repair no - 84.35.12.

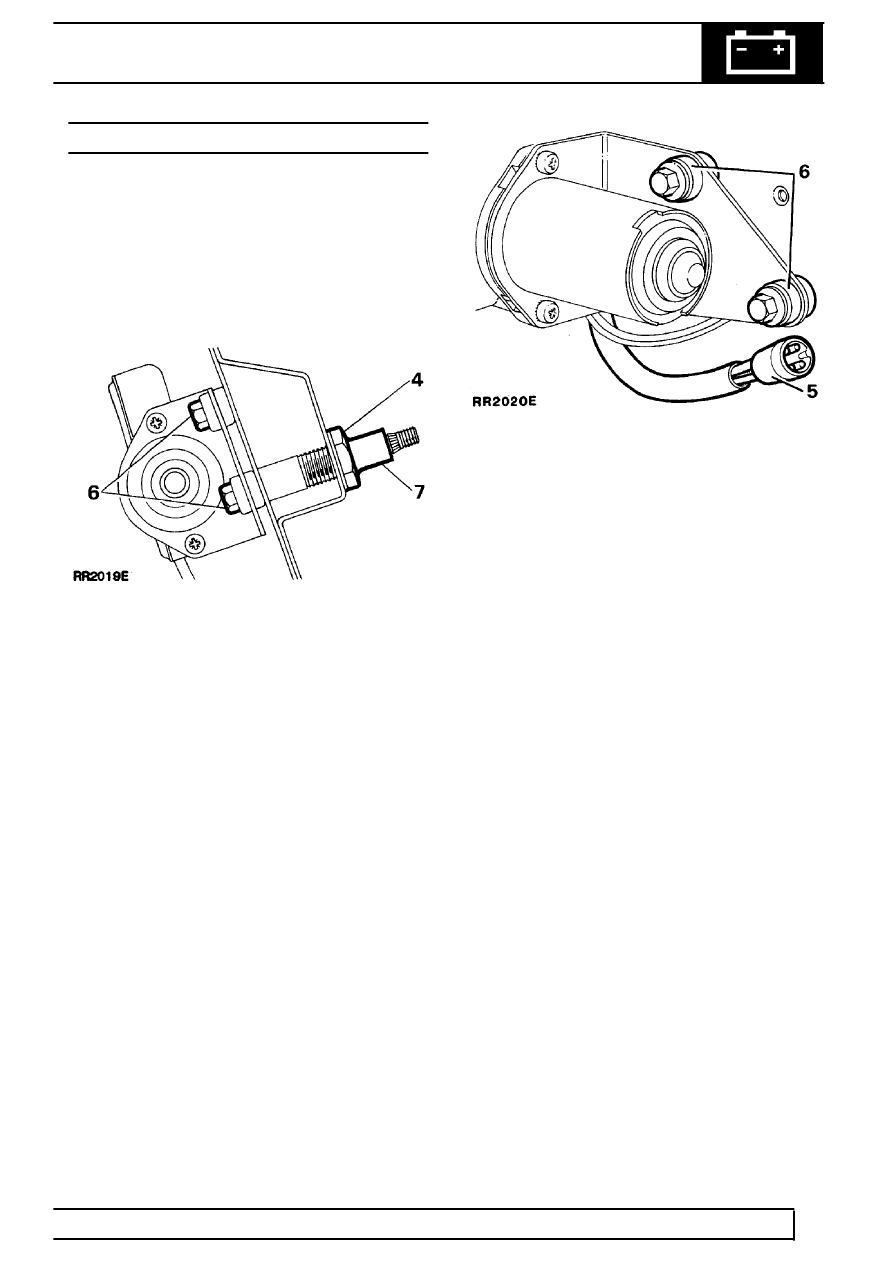

Remove

1. Disconnect battery negative lead.
2. Lower headlining rear section to access wiper

motor assembly.

3. Remove wiper arm and blade.

4. Loosen nut securing wiper motor to body. DO

NOT remove at this stage.

5. Disconnect electrical leads at multi-plug.
6. Remove two bolts securing wiper motor to inner

body.

7. Support wiper motor remove nut loosened at

instruction 4, complete with protective cover,
washer and seal. Simultaneously withdraw wiper
motor.

Refit

8. Reverse removal procedure. Ensuring that

spacer is correctly positioned before fitting
motor.
