Control Unit, Differential Lock: Diagrams (page 201 of 229)

Make

Volvo

Model

XC90 AWD

Engine

V8-4.4L VIN 85 B8444S

Year

2005

Section

Relays and Modules - Differential › Control Unit, Differential Lock › Diagrams

Relays and ModulesDiagram Information and Instructions · page 201 of 229

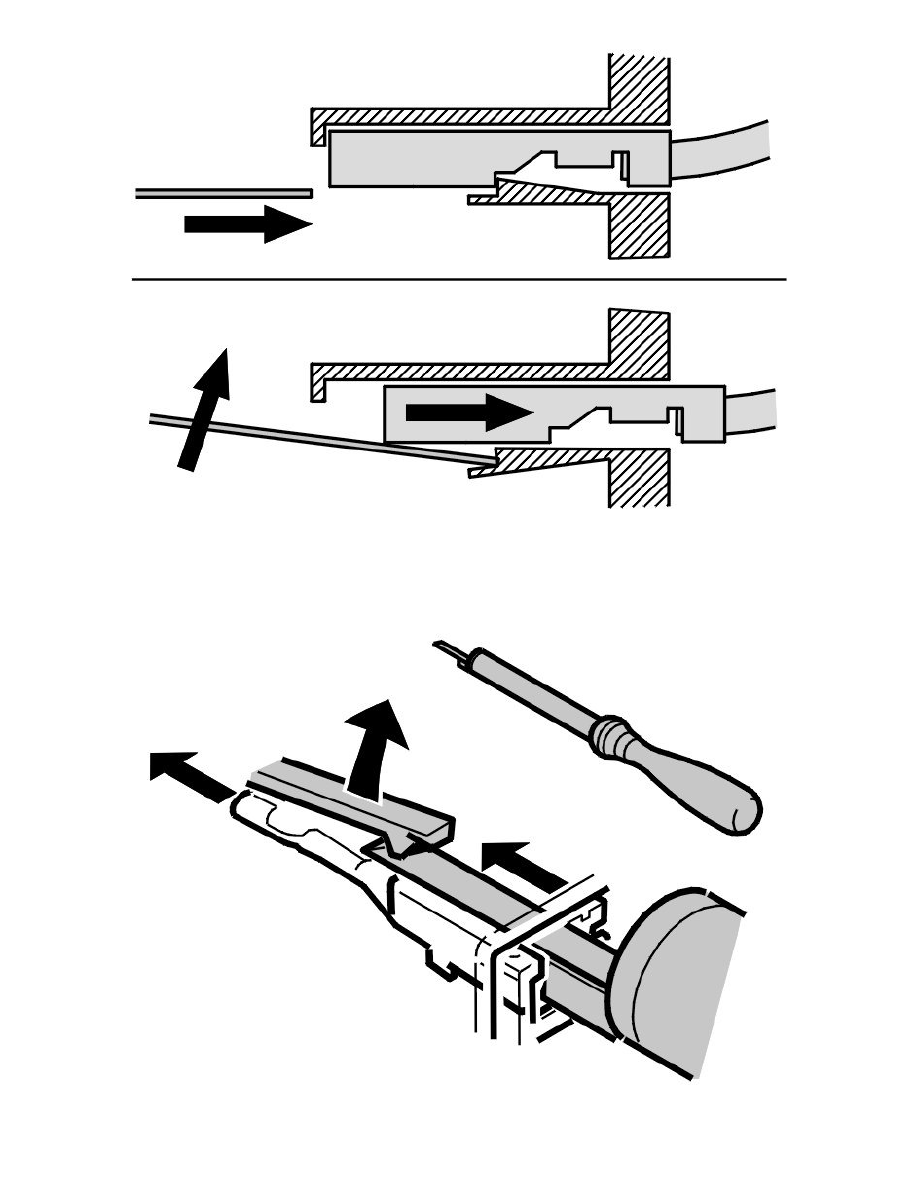

Use tools 951 2633 Terminal removal tool See: Tools and Equipment/951 2633 Terminal Removal Tool , 951 2639 Terminal removal tool See: Tools
and Equipment/951 2639 Terminal Removal Tool to remove the primary lock, as illustrated.
At the same time pull the cable carefully backwards.

Alternatively use tool 951 2852 Terminal removal tool See: Tools and Equipment/951 2852 Terminal Removal Tool as illustrated.
