AIR CONDITIONING

82-12

REPAIRS

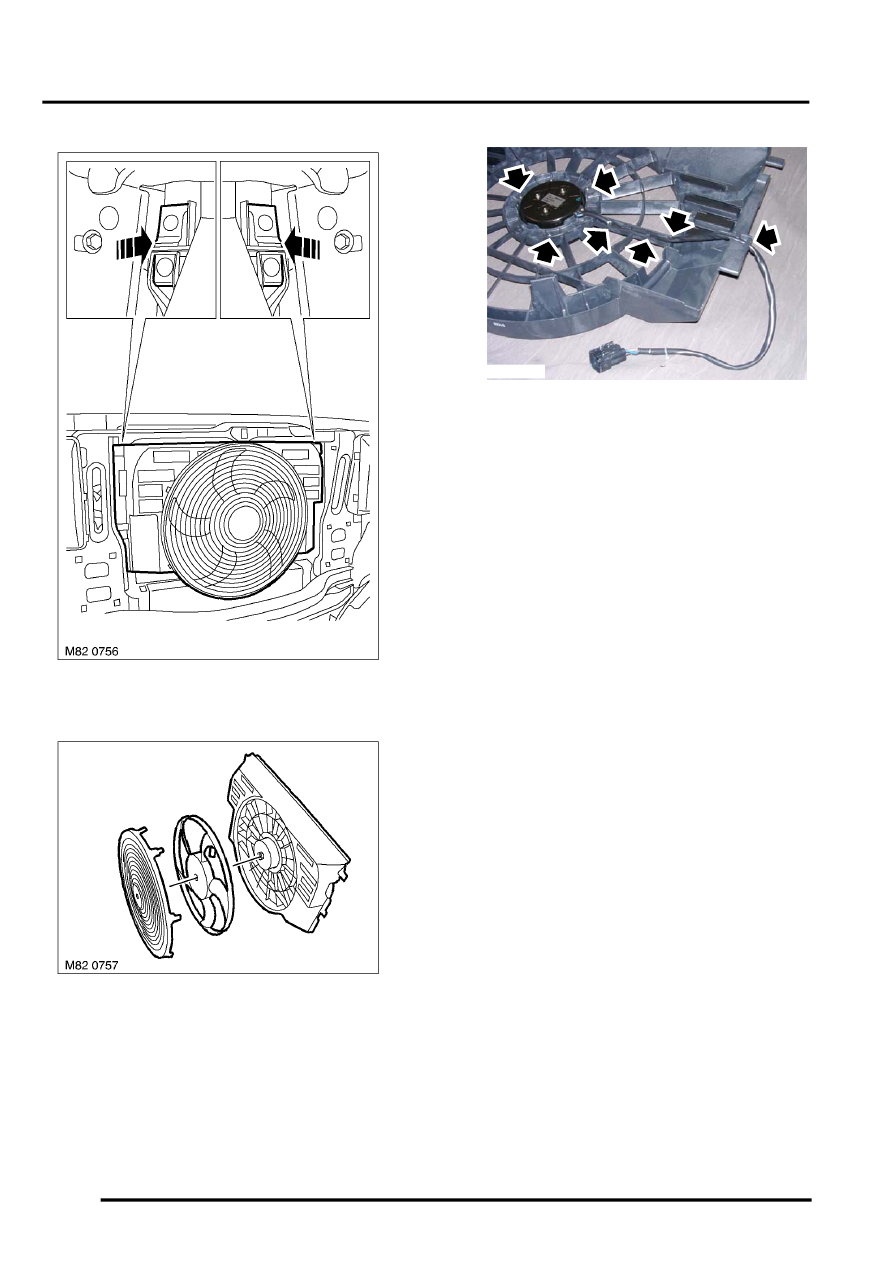

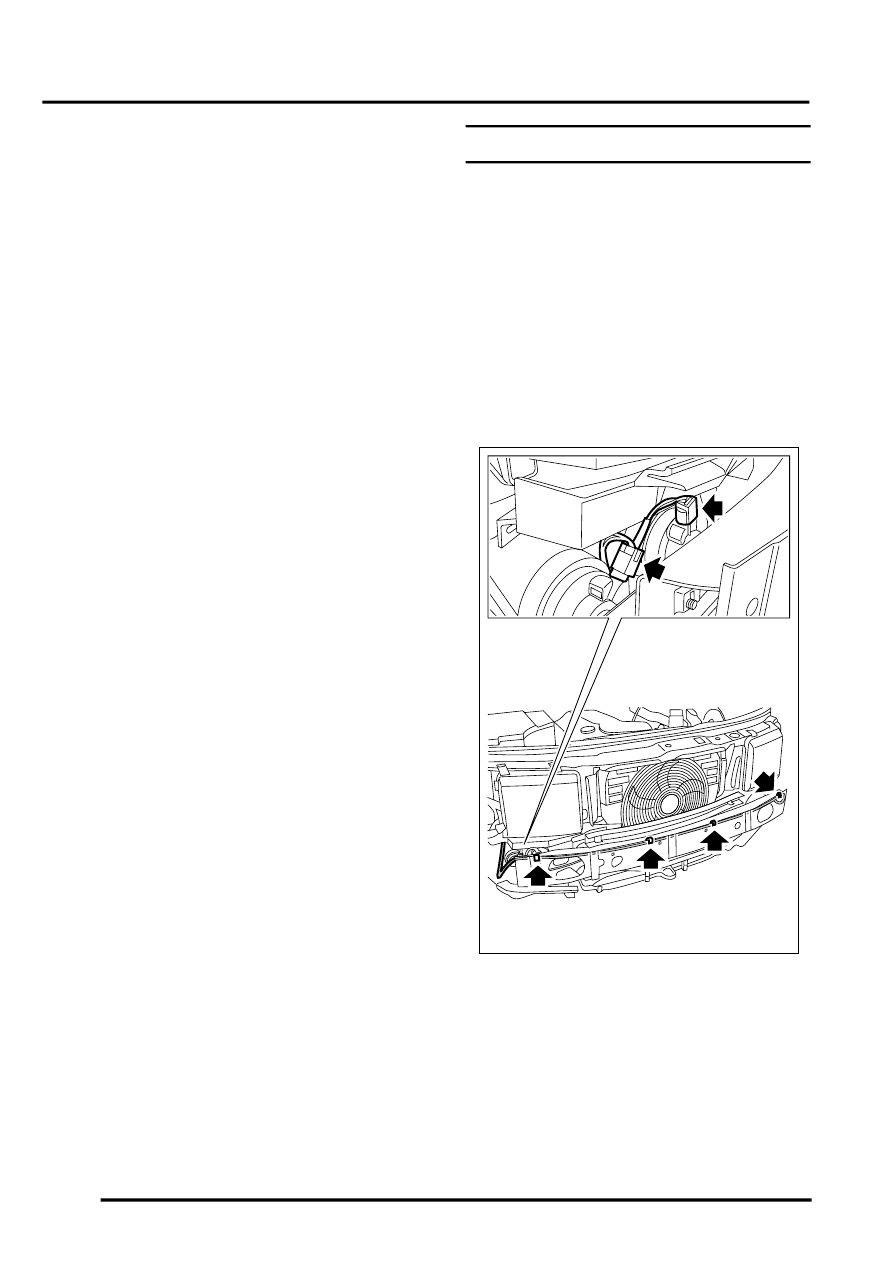

10. Depress clips and remove condenser fan cowl.

11. Depress 7 clips securing fan guard and remove

from cowl.

12. Hold fan assembly, rotate nut anti clockwise

and remove fan from motor.

13. Release fan motor harness from cowl.

14. Remove 3 Torx screws securing fan motor to

condenser cowl, remove motor.

Refit

1. Position fan and motor assembly to fan cowl, fit

and tighten bolts to 5 Nm (3.7 lbf.ft).

2. Secure cooling fan harness in clips on fan cowl.
3. Position fan to motor and align lugs. Hold fan,

rotate centre nut clockwise to secure.

4. Position fan guard and secure clips.
5. Position condenser fan cowl to mounting and

secure clips.

6. Connect fan motor multiplug.
7. Position armature to body fit nuts and bolts,

tighten bolts to 10 Nm (7 lbf.ft), tighten nuts to
45 Nm (33 lbf.ft).

8. Secure harness with cable ties.
9. Fit and secure bumper support brackets,

tighten bolts to 3 Nm (2.2 lbf.ft), fit scrivets.

10. Fit and secure air deflectors.
11. Fit and secure armature extension.
12. Connect horn multiplugs.
13. Position hose to armature and secure with new

cable ties.

14. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

15. Connect battery earth lead.

M82 0758
