DOORS

REPAIRS

76-1-7

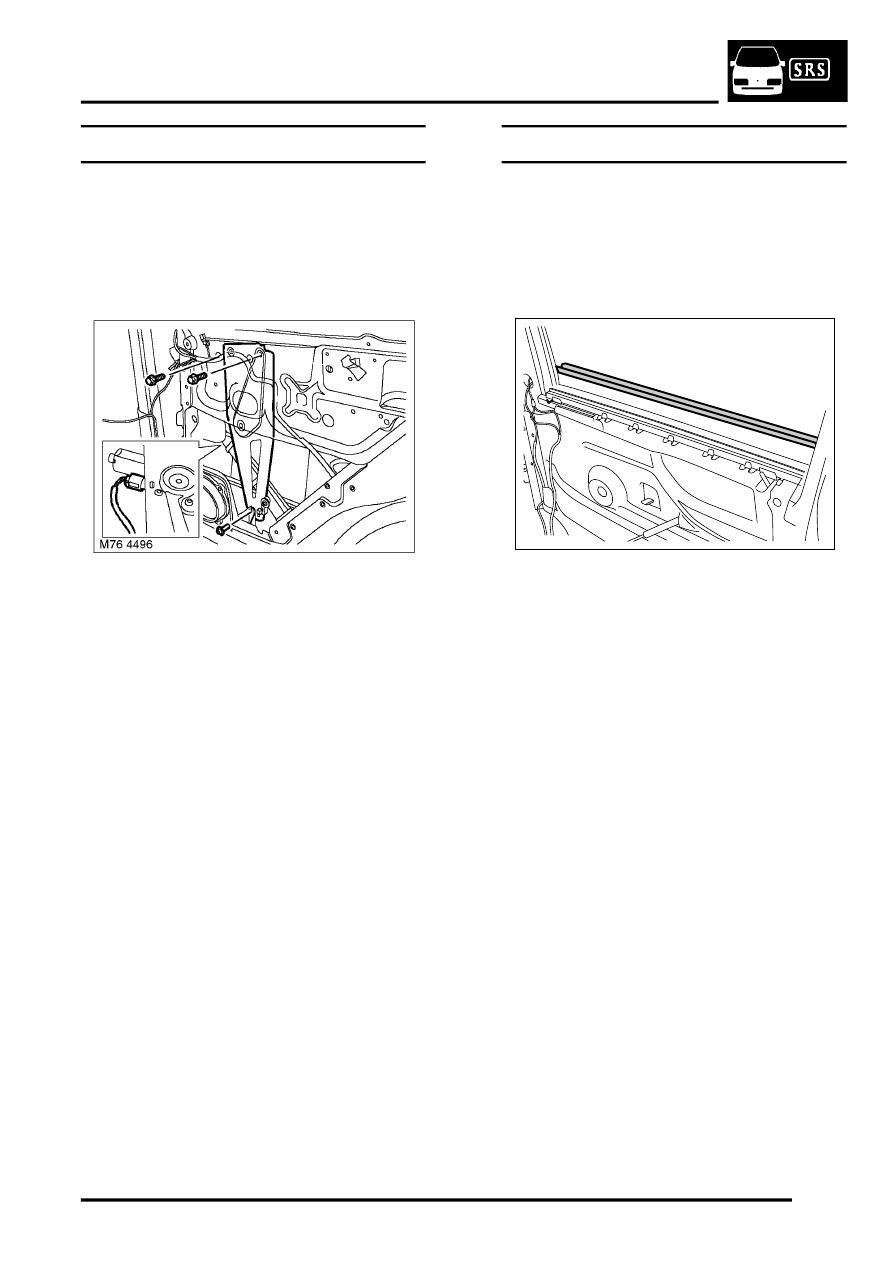

Glass regulator - rear door

$% 76.31.46

Remove

1. Remove rear door glass.



 +

 DOORS, REPAIRS, Glass - rear

door.

2. Disconnect multiplug from regulator motor.
3. Remove and discard regulator lower fixing bolt.
4. Remove 2 Torx bolts securing regulator to door

frame and withdraw regulator through access
panel.

Refit

1. Position regulator to door and unclip motor

transit package from rail.

2. Fit regulator upper bolts and tighten to 10 Nm

(7 lbf.ft).

3. Fit new lower bolt and tighten to 10 Nm (7 lbf.ft).
4. Connect multiplug to motor.
5. Fit rear door glass.



 +

 DOORS, REPAIRS, Glass - rear

door.

Seal - waist outer - front door

$% 76.31.53

Remove

1. Remove exterior mirror assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror - exterior.

2. Carefully prise door seal from outer door

flange.

Refit

1. Carefully fit seal to outer door flange.
2. Fit exterior mirror assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror - exterior.

M76 4528
