ENGINE - V8

12-2-114 OVERHAUL

Reassembly

1. Fit and lubricate new restrictor, seal and 'O' ring

to centre timing chain guide.

2. Position centre timing chain guide and secure

with Torx bolts, tighten to 10 Nm (7 lbf.ft).

3. Fit and lubricate 'O' ring to RH timing chain

tensioner guide.

4. Fit RH timing chain tensioner guide and secure

with Torx bolt tighten to 45 Nm (33 lbf.ft).

5. Fit LH timing chain guide and secure retaining

clip.

6. Fit bolt to secure LH timing chain guide and

tighten to 10 Nm (7 lbf.ft).

7. Lubricate timing chain with clean engine oil.
8. Fit timing chain to crankshaft sprocket and RH

VCC unit.

NOTE: The timing chain may be fitted in any
position to the crankshaft sprocket and RH
VCC unit sprocket.

9. Secure timing chain to LH cylinder head until

LH VCC unit is fitted.

Refit

1. Fit lower timing gear cover.

 +

 Engine - V8, OVERHAUL, Cover -

timing gear - lower.

2. Fit LH VCC unit.

 +

 Engine - V8, OVERHAUL, Variable

camshaft unit - variable camshaft control
(VCC).

Pipe(s) - water pump to coolant manifold

$% 26.31.25.01

Remove

1. Remove induction manifold.

 +

 Engine - V8, OVERHAUL, Gasket(s)

- induction manifold.

Disassembly

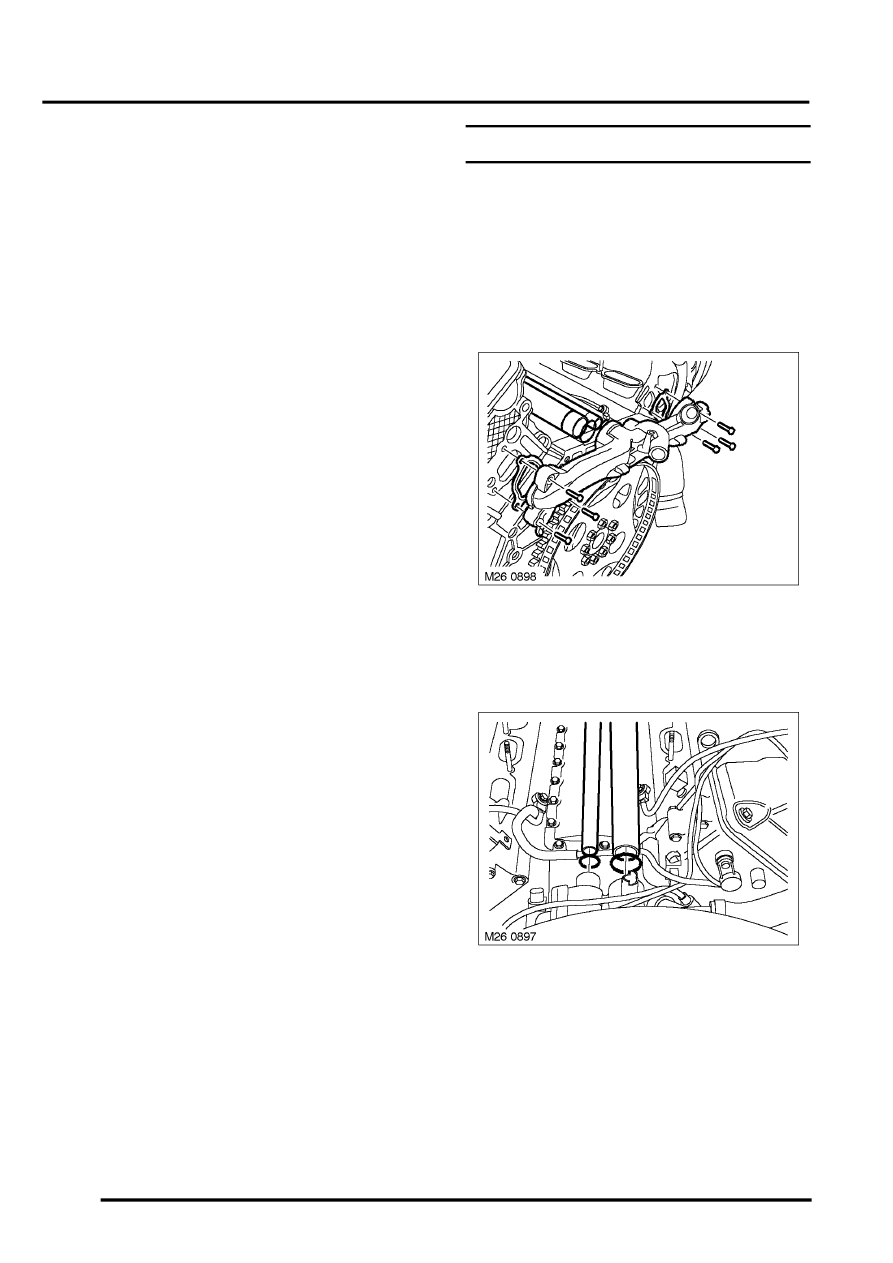

1. Remove 6 bolts securing coolant manifold to

cylinder heads.

2. Remove coolant manifold.
3. Remove and discard coolant manifold gaskets.

4. Remove 2 coolant pipes from coolant pump.
5. Discard 'O' rings.

Inspect

1. Clean gasket mating faces.
2. Clean 'O' ring grooves and ends of coolant

pipes.
