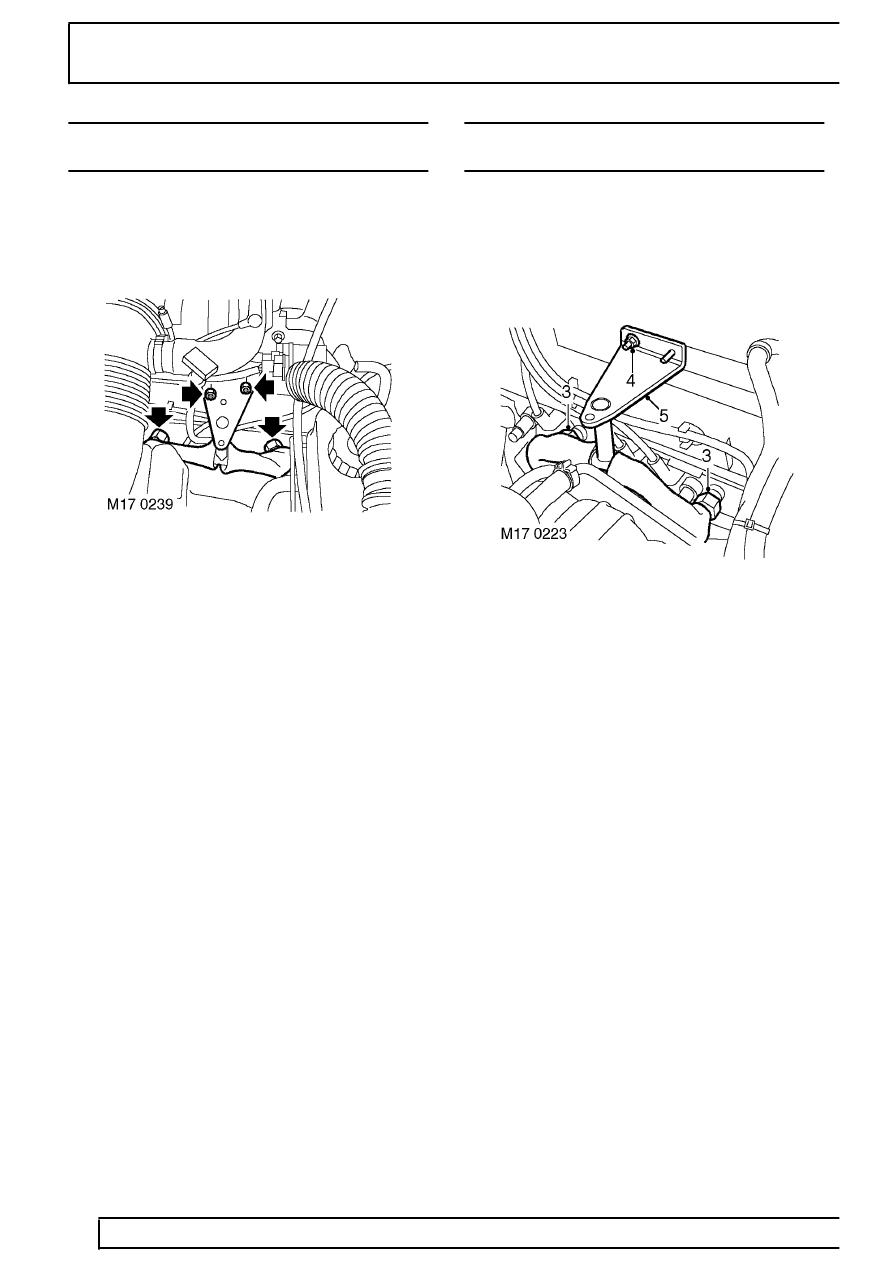

background image

17

EMISSION CONTROL

NEW RANGE ROVER

12

REPAIR

AIR MANIFOLD - LH - SECONDARY AIR
INJECTION (SAI)

Service repair no - 17.25.17

Remove

1. Remove SAI control valve.

See this section.

2. Loosen 2 union nuts securing air manifold to

cylinder head adaptors.

3. Remove 2 nuts securing air manifold bracket to

inlet manifold.

4. Remove air manifold.

Refit

5. Clean air manifold and cylinder head adaptors.
6. Fit air manifold and start union nuts.
7. Fit nuts securing air manifold to inlet manifold.
8. Tighten air manifold unions to

25 Nm (18 lbf.ft) .

9. Fit SAI control valve.

See this section.

AIR MANIFOLD - RH - SECONDARY AIR
INJECTION (SAI)

Service repair no - 17.25.18

Remove

1. Remove SAI control valve.

See this section.

2. Remove heater feed and return pipes.

See

HEATING AND VENTILATION, Repair.

3. Loosen 2 union nuts securing air manifold to

cylinder head adaptors.

4. Remove nut securing air manifold bracket to inlet

manifold.

5. Remove air manifold.

Refit

6. Clean air manifold and cylinder head adaptors.
7. Fit air manifold and start union nuts.
8. Fit nut securing air manifold to inlet manifold.
9. Tighten air manifold unions to

25 Nm .

10. Fit heater return and feed pipes.

See HEATING

AND VENTILATION, Repair.

11. Fit SAI control valve.

See this section.
