CLUTCH ASSEMBLY

CLUTCH

1

REPAIR

CLUTCH ASSEMBLY

Service repair no - 33.10.01

Clutch pressure plate

Renew pressure plate if diaphragm spring fingers are
worn or if pressure plate shows signs of wear, cracks
or burning.

Clutch driven plate

Renew driven plate if centre hub splines are worn or if
lining is contaminated, burned or unevenly worn.

Service tools:
Clutch centralising tool

LRT-12-001 - V8
LRT-12-040 - Tdi

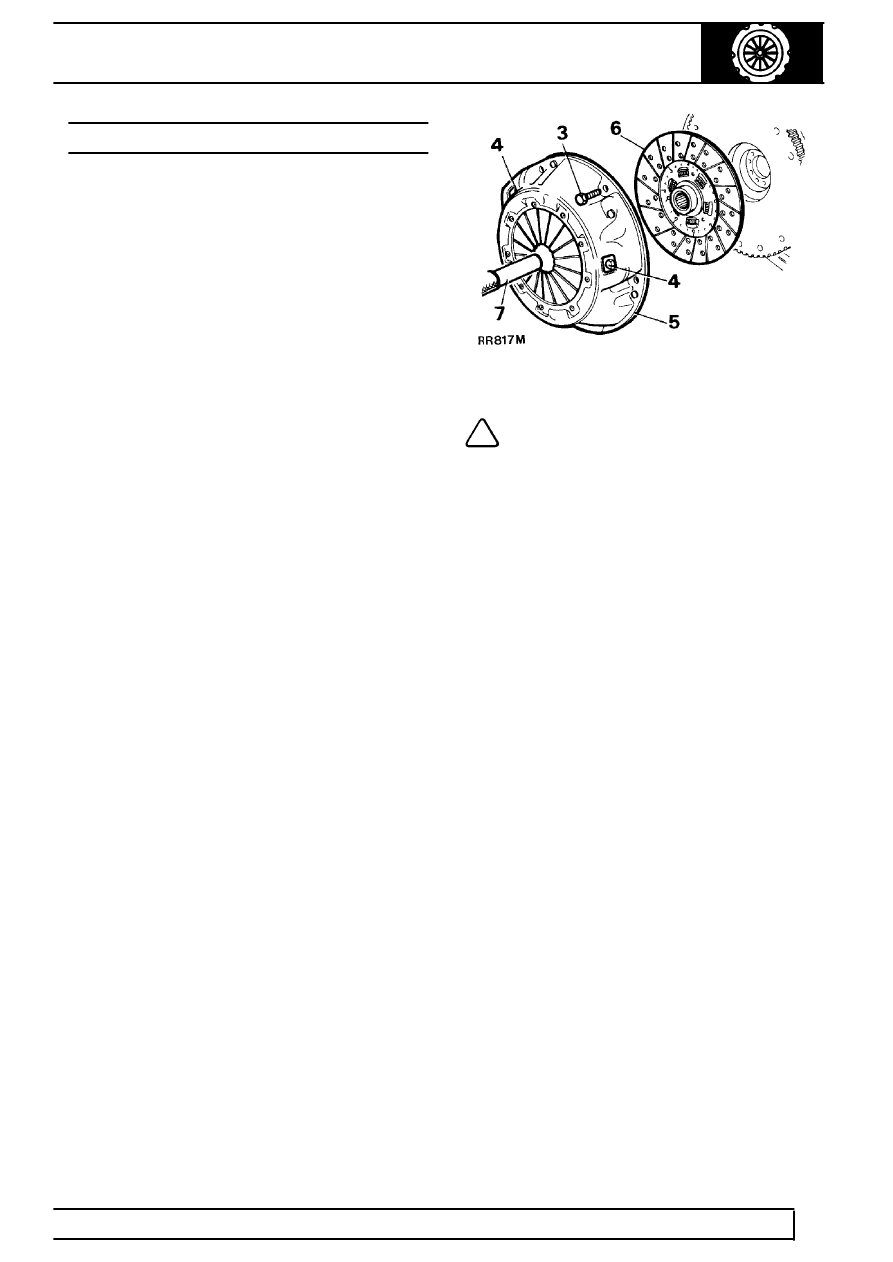

Remove

1. Remove gearbox.

See MANUAL GEARBOX,

Repair, R380 Manual Gearbox

2. Mark position of clutch cover to flywheel for

reassembly.

3. Remove clutch cover securing bolts, working

evenly and diagonally.

4. Do not disturb three bolts in clutch cover.
5. Remove clutch assembly.
6. Withdraw clutch driven plate.

Refit

NOTE: To prevent clutch plate sticking,
lubricate splines using Rocol MV 3 or
Rocol MTS 1000 grease.

7. Renew/refit clutch driver plate and clutch

assembly using centralising tool, where
applicable, align assembly marks.

8. Secure clutch assembly cover fixings evenly,

working in a diagonal sequence. Tighten to

28

Nm.

9. Fit gearbox to engine.
