BRAKES

13

REPAIR

FRONT BRAKE CALIPER ASSEMBLY

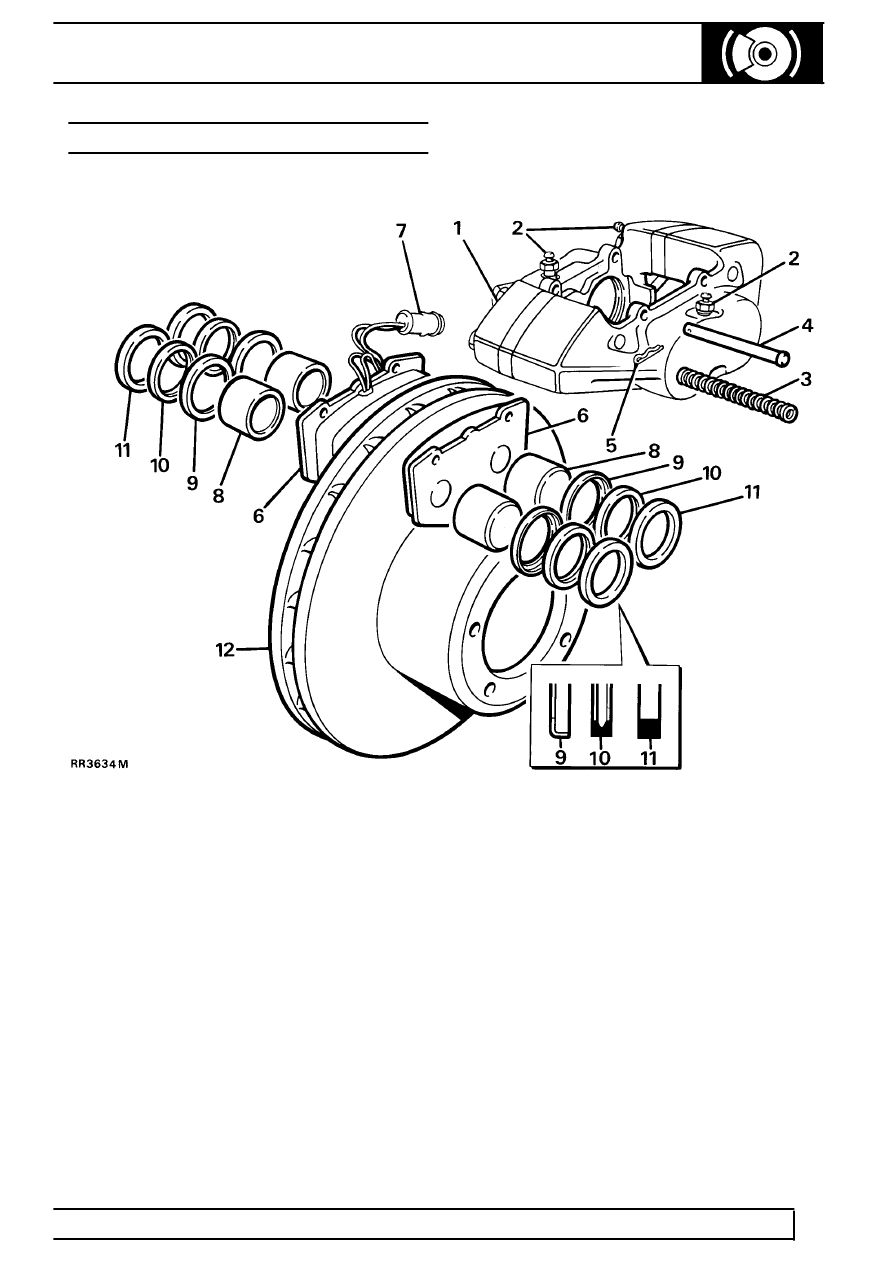

Key to caliper

1. Caliper
2. Bleedscrews
3. Anti-rattle springs
4. Pad retaining pins
5. Split pins
6. Friction pads

7. Pad wear indicator plug
8. Piston
9. Wiper seal retainer

10. Wiper seal
11. Fluid seal
12. Brake disc
