THERMOSTAT

AIR CONDITIONING

11

REPAIR

THERMOSTAT

Service repair no - 86.25.50

Remove

1. Remove heater and cooler unit.

See Heater

and Cooler Unit

2. Remove lower cover and evaporator.

See

Evaporator and Expansion Valve

3. Remove 5 clips and screw securing evaporator

top cover.

4. Remove evaporator top cover.

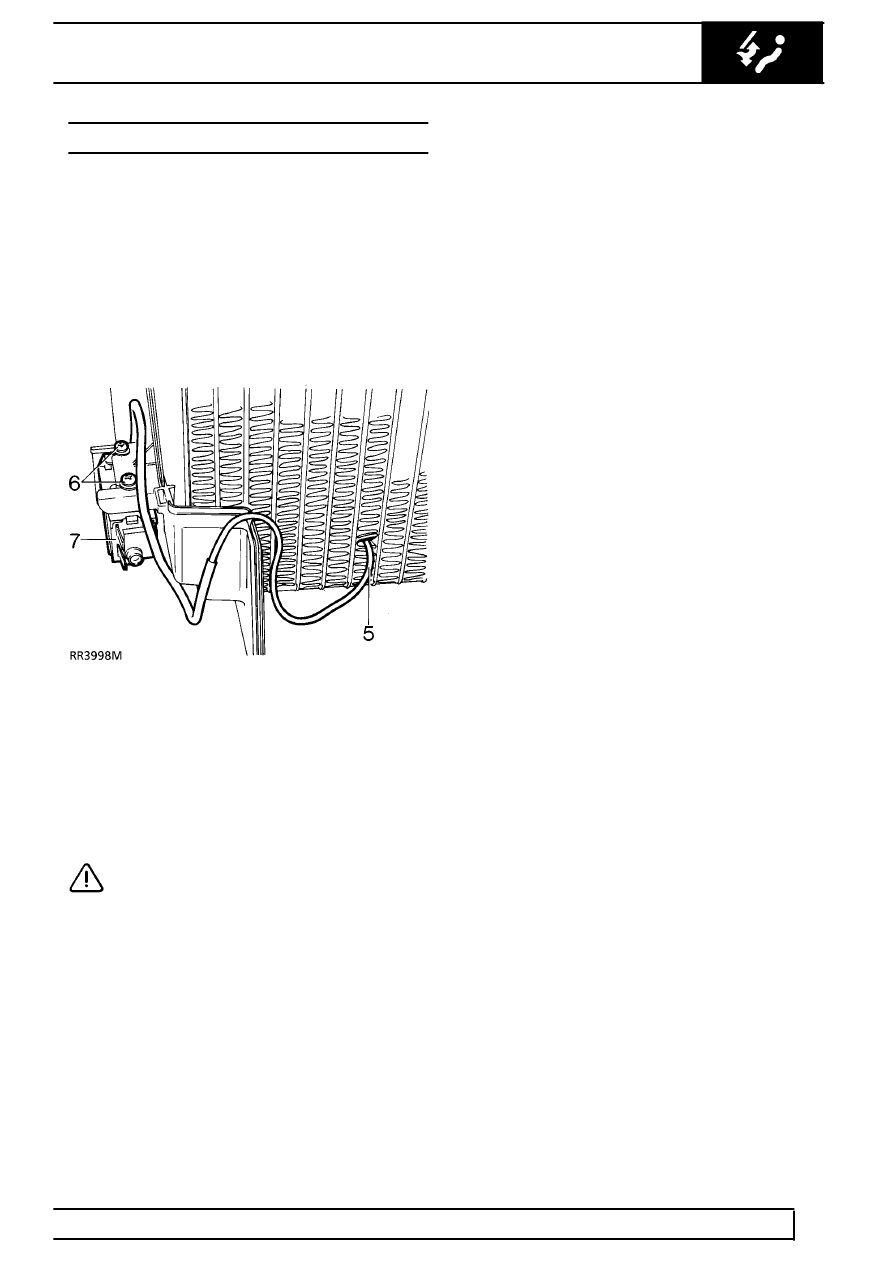

5. Remove thermostat sensor from evaporator

matrix.

6. Remove 2 screws securing sensor unit.
7. Remove thermostat and insulation.

Refit

8. Reverse removal procedure.

CAUTION: The thermostat insulation must
be installed in the ORIGINAL POSITION in
the evaporator.
