Gasket - oil sump

AUTOMATIC GEARBOX - ZF4HP22 - 24

REPAIRS

44-47

Refit

1. Clean park lock components.
2. Lubricate and fit new 'O' ring to output  shaft.
3. Position park lock gear on the output shaft.
4. Td5 models: Fit the spacer.

CAUTION: Ensure that spacer is fitted on
output shaft - Tdi Models only. If spacer is
omitted, park gear and speed sensor may
move out of position.

5. Position pivot pin, spring and ratchet.
6. Position parking pawl guide and  guide plate,

tighten Torx screw to 10 Nm (8 lbf.ft).

7. Clean extension housing and gearbox  case.
8. Position new gasket to gearbox case.
9. Position  extension housing and  tighten bolts to

25 Nm (18 lbf.ft).

10. Fit transfer gearbox.

 +

 TRANSFER BOX - LT230SE,

REPAIRS, Transfer box - Diesel.


 +

 TRANSFER BOX - LT230SE,

REPAIRS, Transfer box - V8.

11. Fill automatic gearbox with oil.

 +

 MAINTENANCE, PROCEDURES,

Automatic gearbox.

Gasket - oil sump

$% 44.24.05

Remove

1. Raise vehicle on ramp.
2. Drain automatic gearbox oil.

 +

 MAINTENANCE, PROCEDURES,

Automatic gearbox.

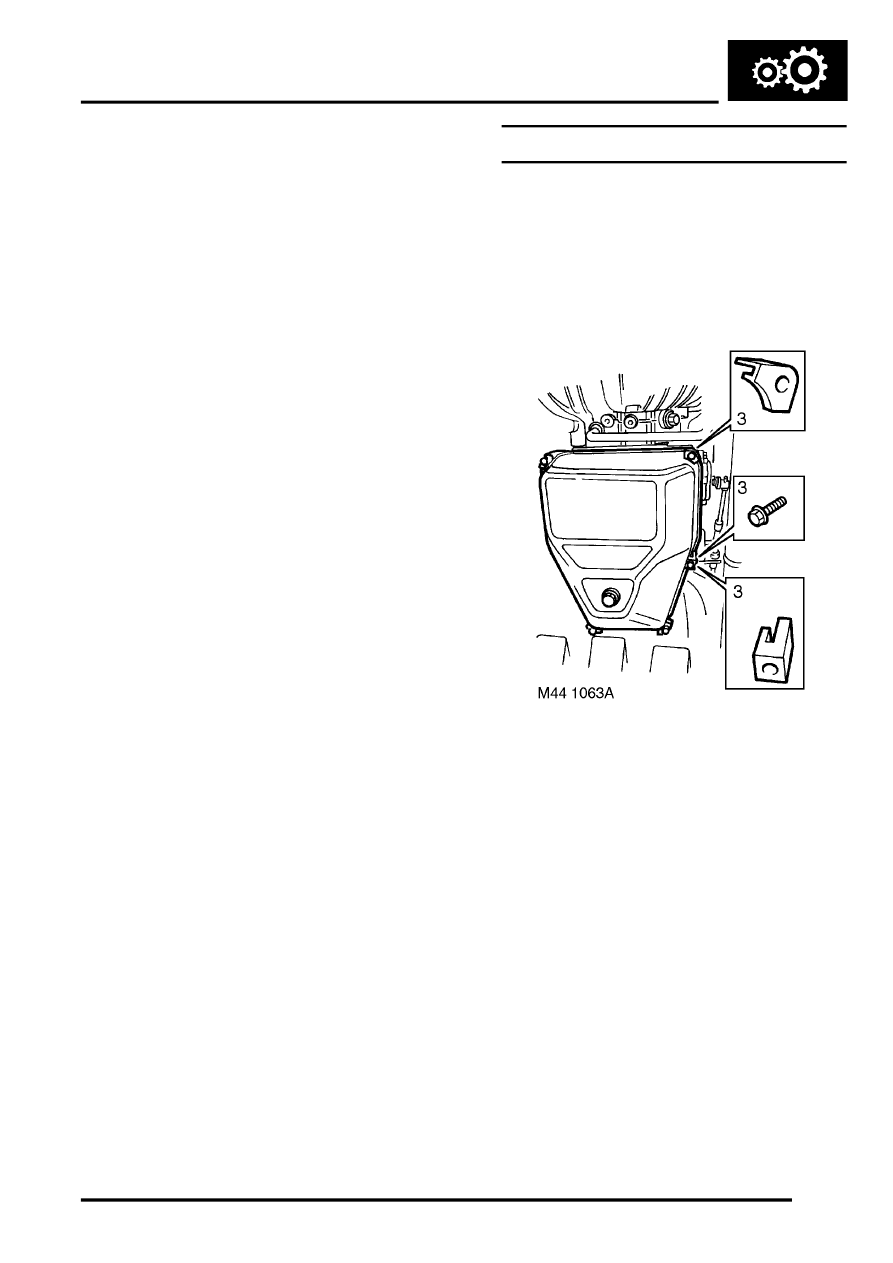

3. Remove 6 bolts and spacers securing  oil sump

to gearbox, remove sump and  discard gasket.

Refit

1. Clean oil sump and mating face.
2. Fit new gasket to oil sump, position  sump to

gearbox.

3. Position spacers and tighten bolts  to 8 Nm (6

lbf. ft).

4. Fill automatic gearbox with oil.

 +

 MAINTENANCE, PROCEDURES,

Automatic gearbox.

5. Lower vehicle.
