Housing - torque converter

AUTOMATIC GEARBOX - ZF4HP22 - 24

44-38

REPAIRS

Housing - torque converter

$% 44.17.01

Remove

1. Remove torque converter oil seal.



 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Torque converter and oil
seal.

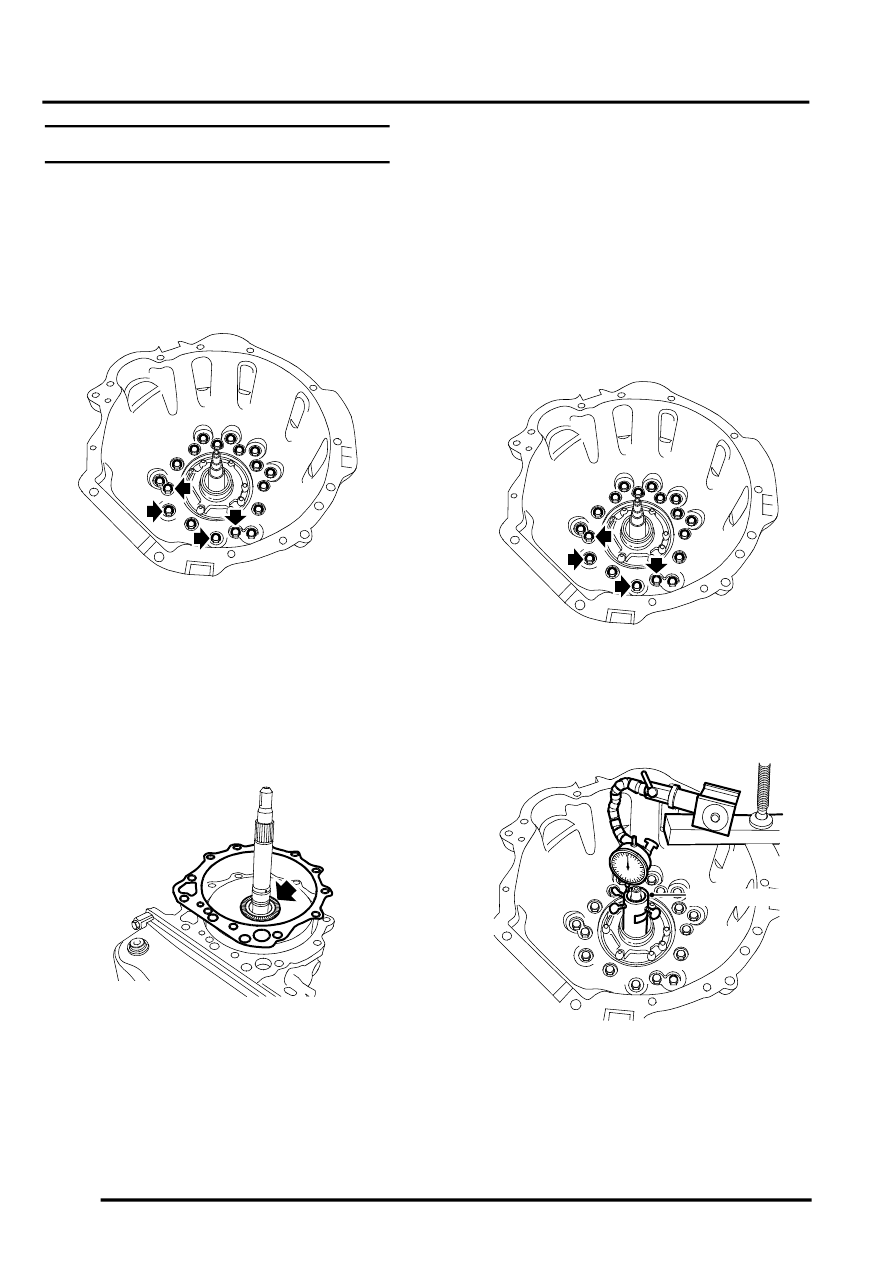

2. Remove 18 bolts and plain washers securing

torque converter and intermediate plate to
gearbox casing. Note the position of the 4 bolts
that have sealant applied to the bolt threads
and 6 bolts, (outer ring), which are shorter.

3. Hold input shaft in position and carefully

remove the converter housing and intermediate
plate from gearbox casing.

4. Note the position of the Torrington race on the

forward clutch hub and the thrust washer which
will stay attached to the intermediate plate by
fluid adhesion.

5. Remove and discard intermediate plate gasket.
6. Remove thrust washer from intermediate plate.
7. Separate converter housing from intermediate

plate.

Refit

1. Clean converter housing, intermediate plate

and gearbox casing mating faces.

2. Clean bolts and plain washers and sealant from

4 bolt threads.

3. Apply Petroleum Jelly to new gasket and

position on gearbox casing.

4. Apply Petroleum Jelly to thrust washer and

Torrington race.

5. Correctly position Torrington race and thrust

washer to forward clutch hub.

6. Position intermediate plate and converter

housing to gearbox casing.

7. Apply sealant, Part No. STC 50553 to 4 longer

bolt threads and fit bolts in the positions shown.

8. Fit remaining bolts and tighten progressively in

a diagonal sequence to 46 Nm (34 lbf.ft).

9. Place LRT-44-003/1 into pump housing, tighten

screws to secure  LRT-44-003/1 to input shaft.

10. Clamp a suitable steel base to converter

housing flange.

11. Mount DTI gauge and position gauge probe

onto LRT-44-003/1 and zero gauge.

M44 1343

M44 1345

M44 1343

M44 1358

LRT-44-003/1
