Pick up - speed sensor - countershaft

AUTOMATIC TRANSMISSION - ZF 5HP24

44-2-10 REPAIRS

Refit

1. Clean multiplug and gearbox recess.
2. Fit new 'O' rings to harness and lubricate with

transmission fluid.

3. Position harness to valve block and secure with

clips.

4. Connect multiplugs to sensors and solenoids.
5. Clean valve block and mating faces.
6. With assistance fit valve block and multiplug,

ensure selector fork locates on peg.

7. Evenly and progressively fit and tighten 22

valve block Torx bolts to 10 Nm (7 lbf.ft)

8. Fit gearbox multiplug retaining clip.
9. Connect multiplug to gearbox connector.

10. Fit speed sensor to valve block, position clamp

and tighten Torx bolt to 10 Nm (7 lbf.ft).

11. Fit gearbox fluid filter.

 +

 AUTOMATIC TRANSMISSION - ZF

5HP24, REPAIRS, Filter - fluid.

Pick up - speed sensor - countershaft

$% 44.15.55

This procedure also covers, pick up - speed sensor -
mainshaft.

Remove

1. Remove sump.

 +

 AUTOMATIC TRANSMISSION - ZF

5HP24, REPAIRS, Gasket - fluid pan.

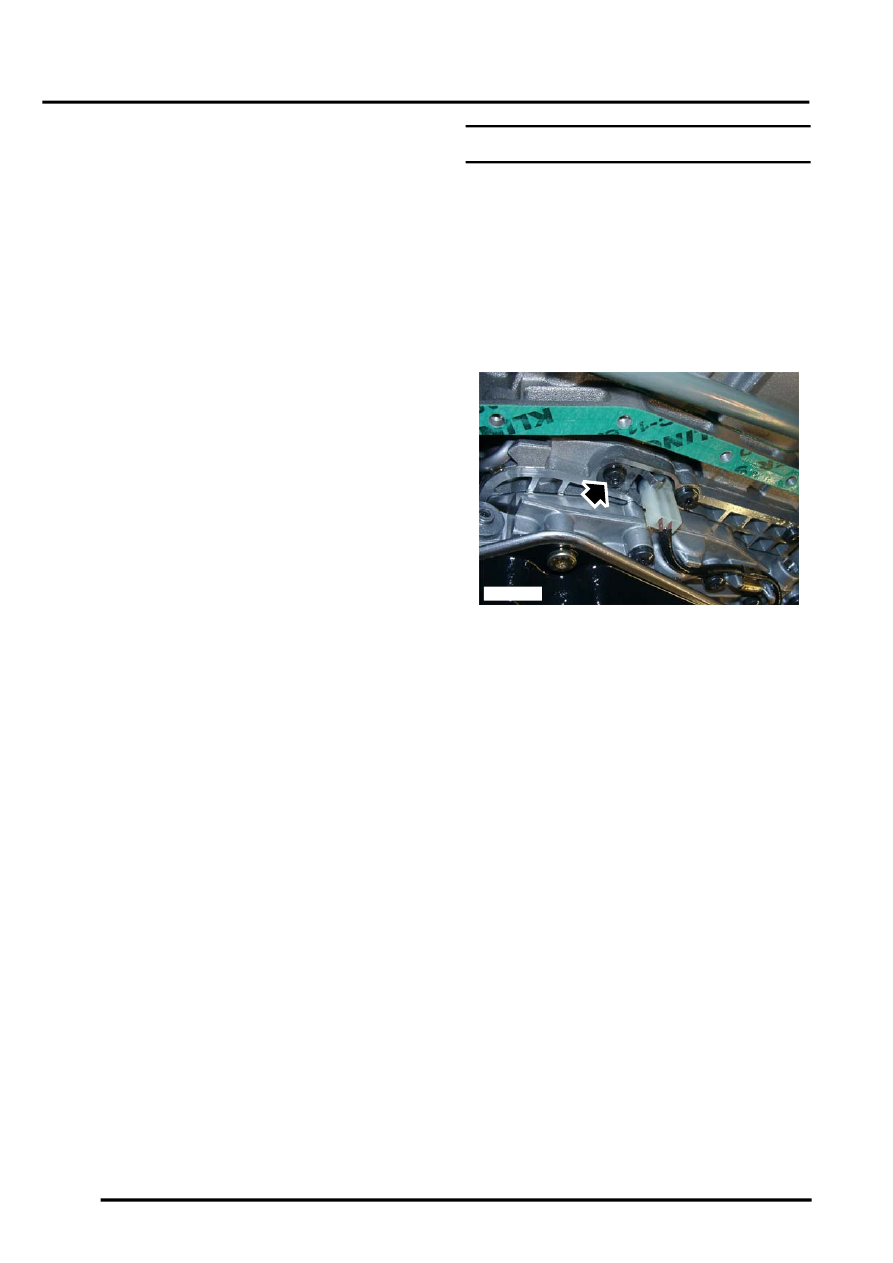

2. Remove Torx bolt securing speed sensor

clamp and release sensor from valve block.

3. Disconnect multiplug from speed sensor.

Refit

1. Clean countershaft speed sensor and sensor

location.

2. Connect multiplug to countershaft speed

sensor,

3. Fit speed sensor to valve block, position clamp

and tighten Torx bolt to 10 Nm (7 lbf.ft).

4. Fit sump.

 +

 AUTOMATIC TRANSMISSION - ZF

5HP24, REPAIRS, Gasket - fluid pan.

M44 1813
