ENGINE - V8

OVERHAUL 12-2-111

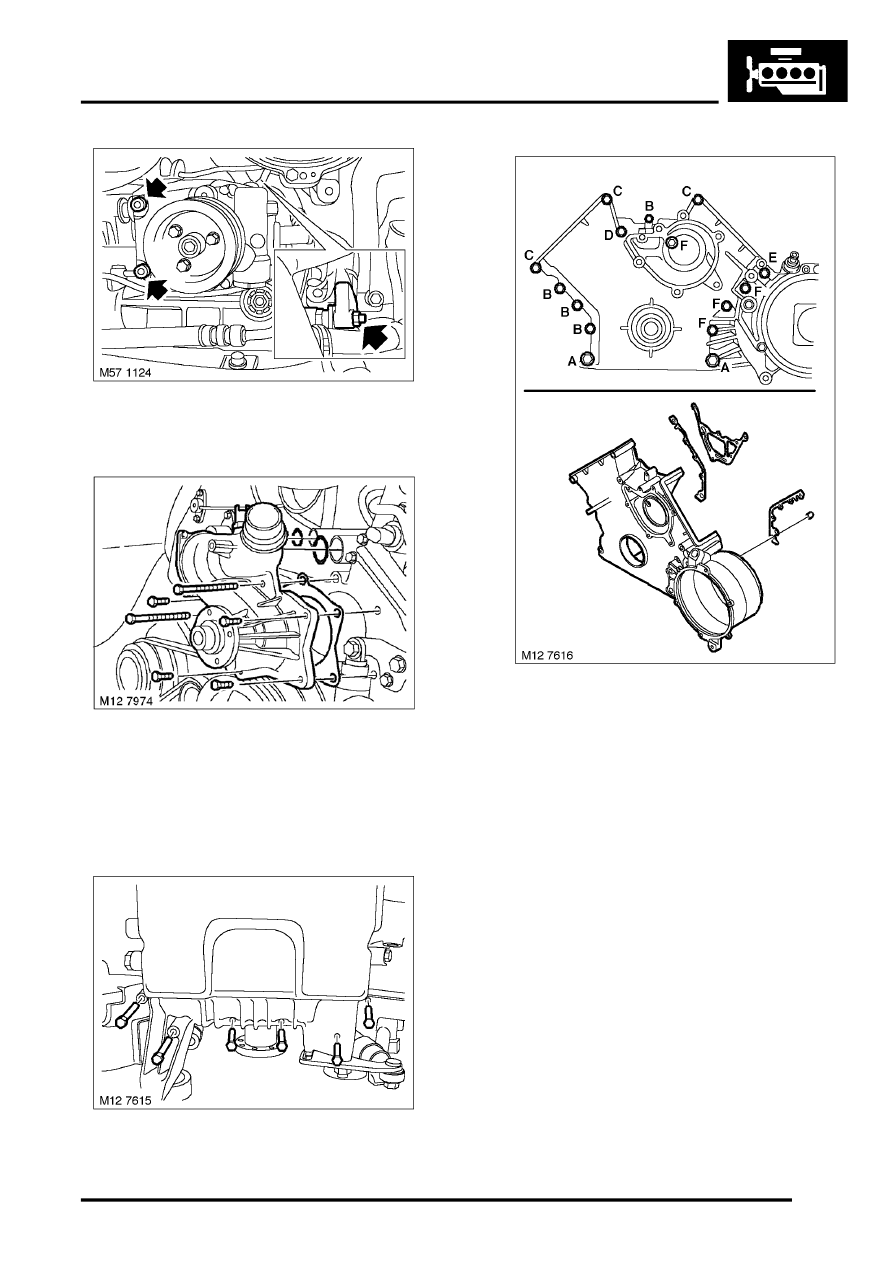

13. Remove 2 Allen bolts and 1 nut securing PAS

pump and move aside.

14. Remove 6 bolts securing coolant pump
15. Support coolant rail pipes and remove coolant

pump, remove and discard coolant pump 'O'
rings.

Disassembly

1. Remove 6 bolts securing lower timing gear

cover to upper sump.

2. Remove 15 bolts securing lower timing gear

cover to cylinder block.

NOTE: Note position of all bolts as they are
different lengths:

l

A = M8 x 75 mm

l

B = M6 x 40 mm

l

C = M6 x 85 mm

l

D = M6 x 80 mm

l

E = M8 x 90 mm,

l

F = M6 x 60 mm.

3. Remove lower timing gear cover.
4. Discard 3 lower timing gear cover gaskets.

Inspect

1. Clean timing gear cover and mating faces,

clean dowels and dowel holes.
