LIGHTING

86-2-10 REPAIRS

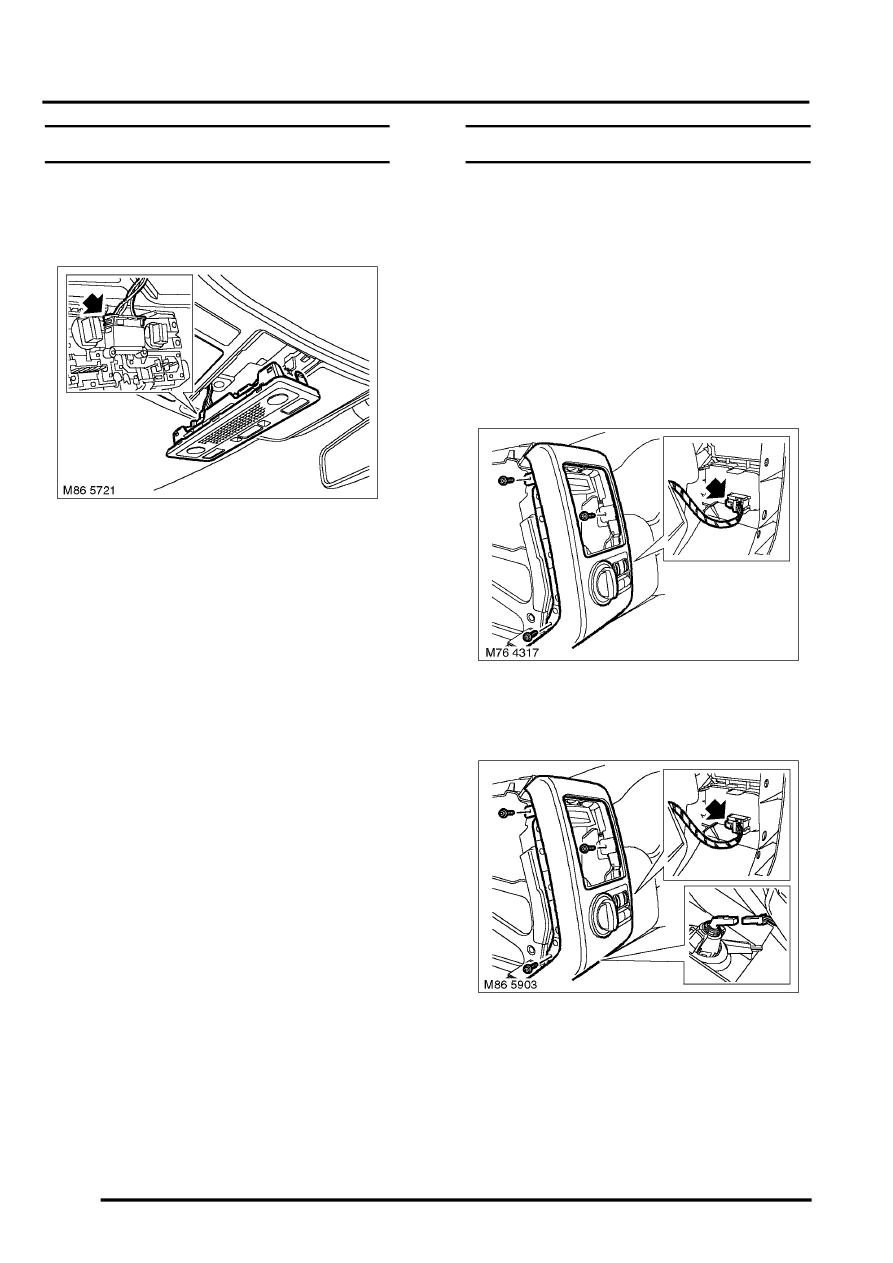

Lamp assembly - interior - front and rear

$% 86.45.09

Remove

1. Release lamp from console, rear edge first.
2. Disconnect multiplug and remove lamp.

Refit

1. Position lamp and connect multiplug.
2. Fit lamp to console.

Switch - master - lighting

$% 86.65.09

Remove

1. Remove fascia end closing panel.

 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - fascia end.

2. Remove face level air vent.

 +

 HEATING AND VENTILATION,

REPAIRS, Fresh air vent - face level.

3. Remove 'A' post upper trim finisher.

 +

 INTERIOR FITTINGS, REPAIRS,

Trim finisher - 'A' post - upper.

4. Remove 3 Torx screws securing upper finisher

to fascia.

5. Release upper finisher from fascia and

disconnect switch multiplug.

6. Disconnect footwell lamp multiplug.
7. Remove upper finisher.

NOTE: Do not carry out further dismantling if
component is removed for access only.
