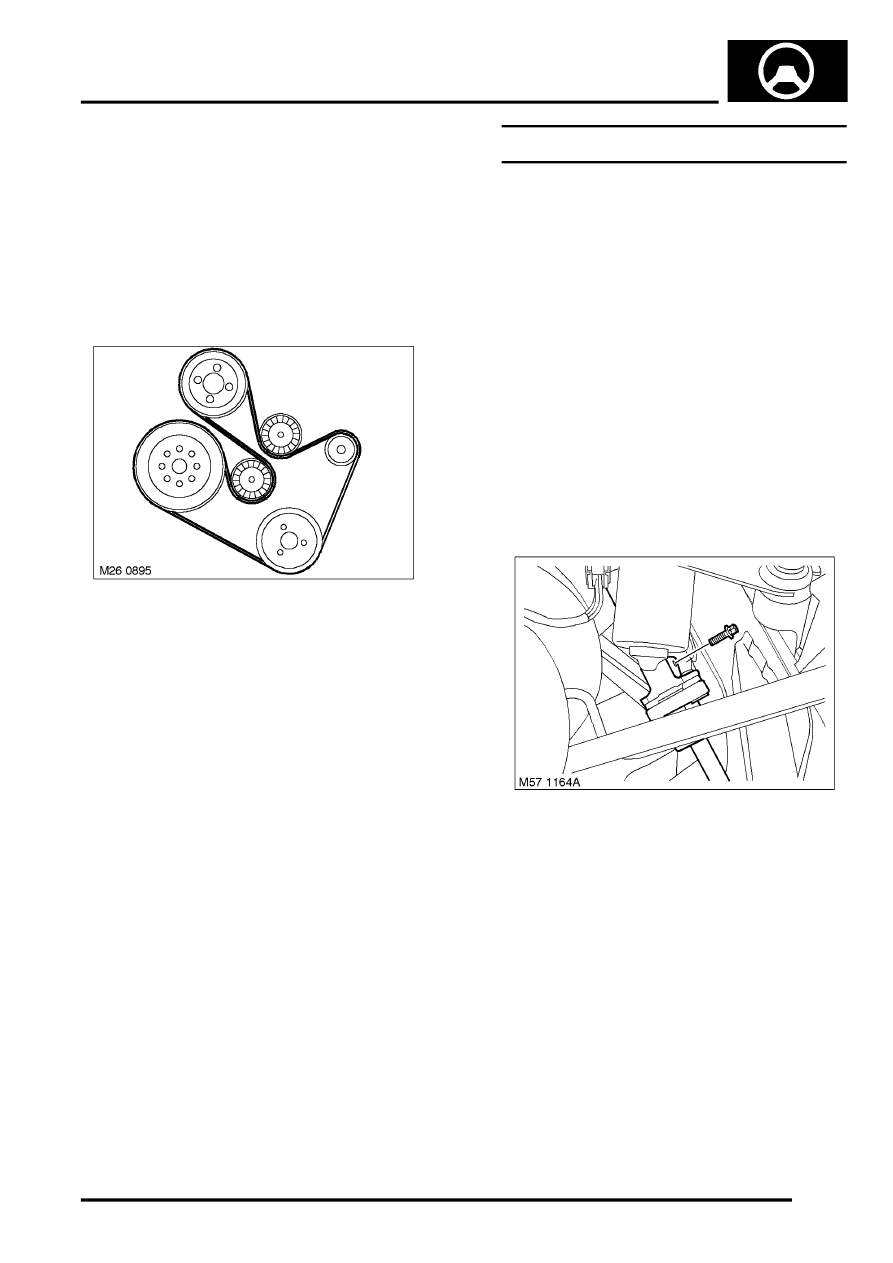

STEERING

REPAIRS

57-31

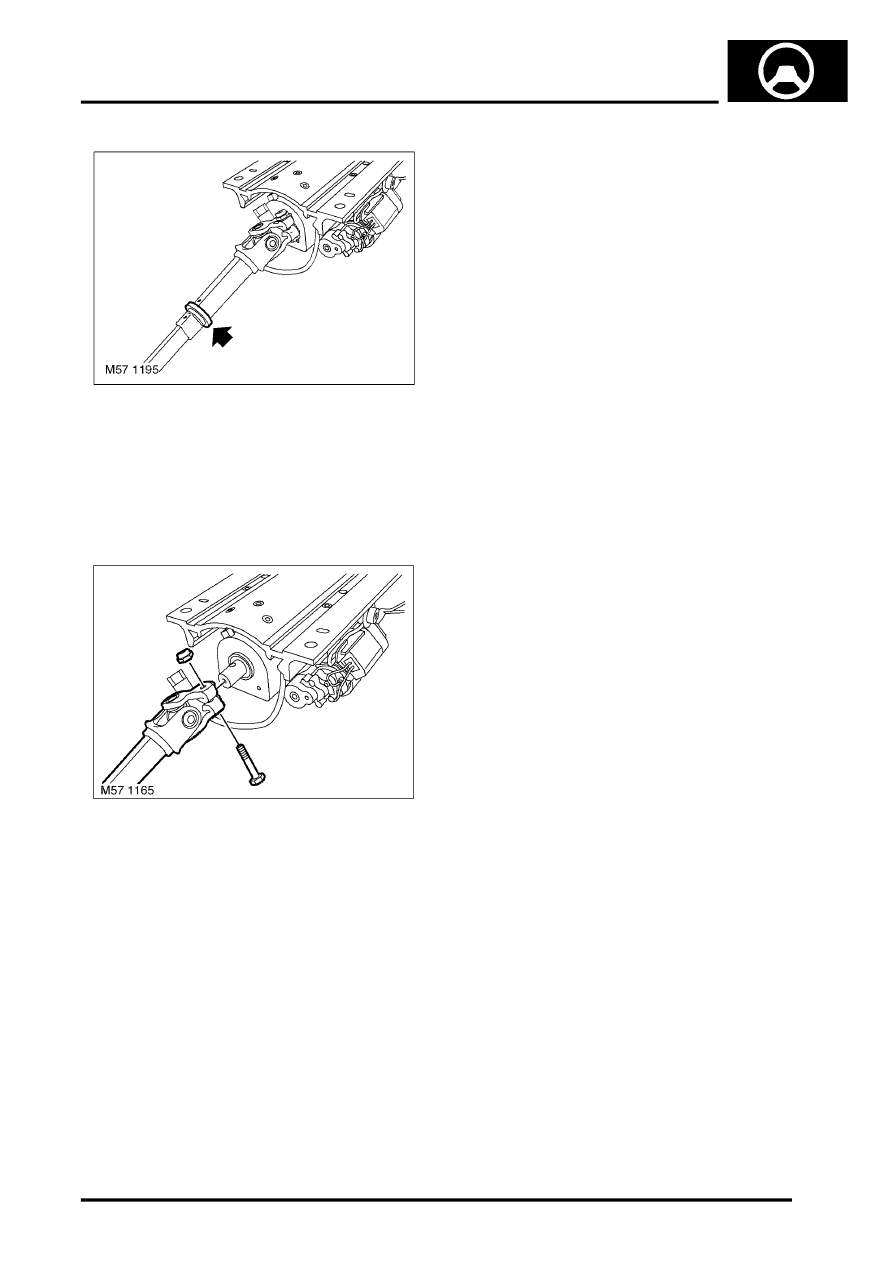

13. Ensure nylon sealing ring is fitted to steering

shaft. If sealing ring is missing, remove it from
column gaiter and fit to redundant steering
shaft.

NOTE: Do not carry out further dismantling if
component is removed for access only.

14. Remove nut and bolt from lower steering shaft

to column, remove shaft.

15. Models with manual steering column

control only:  Remove 2 screws from steering
control module and remove module

Refit

1. Models with manual steering column

control only: Fit steering control module,
secure with screws.

2. Fit lower steering shaft to column and secure

with nut and bolt, tighten to 25 Nm (18 lbf.ft).

3. Lubricate steering column nylon sealing ring.



 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS, Capacities.

4. Carefully position steering column assembly to

vehicle. With assistance align steering column
shaft to steering coupling, ensure groove in
shaft aligns with bolt hole in steering column.

5. Fit steering coupling Torx bolt to ensure shaft is

correctly aligned.

6. Ensure nylon sealing ring is located in groove

within steering column gaiter.

7. Fit and finger tighten bolts securing steering

column to fascia rail.

8. Ensure fascia rail locating pegs are aligned to

steering column assembly, tighten bolts to 25
Nm (18 lbf.ft).

9. Working from under bonnet, tighten steering

coupling Torx bolt to 25 Nm (18 lbf.ft).

10. Fit closure panel light harness clip to frame and

secure harness to column.

11. Connect multiplug to steering angle sensor,

secure harness with cable tie.

12. Connect multiplugs to steering column

adjustment and lock motors.

13. Models with manual steering column

control only: Connect multiplug to steering
column control module.

14. Fit rotary coupler assembly.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Rotary coupler.

15. Fit drivers side footwell closing panel.



 +

 INTERIOR FITTINGS, REPAIRS,

Closing panel - driver's side.

16. Connect battery earth lead.
17. Connect bonnet support gas struts to body.
18. Check operation of steering column tilt,

extension and lock motors.

19. Testbook/T4 must be used to initiate a new

steering angle sensor. The initiation procedure
can be found in Testbook/T4 by selecting the
following icons.

l

System diagnosis

l

ABS

l

Vehicle maintenance
