Air suspension – circuit diagram
- Make
- Land Rover
- Model
- Range Rover Classic Electrical Troubleshooting Manual
- Year
- 1995
- Section
- Circuit diagram › Air suspension – circuit diagram
Air suspensionAir suspension – circuit diagram

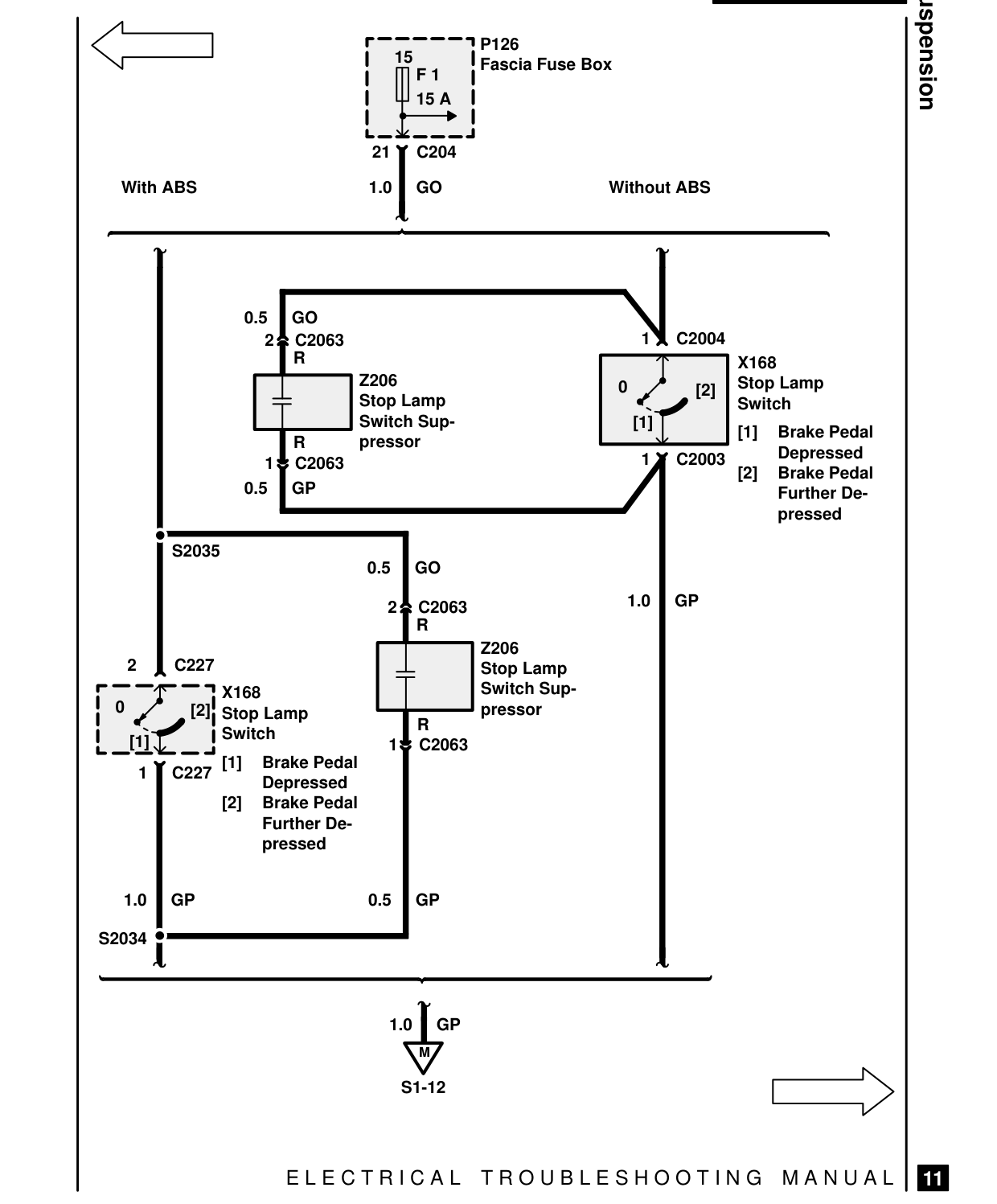

AIR SUSPENSION – CIRCUIT DIAGRAM
15 F 1 15 A
21 C204
1.0 GO With ABS
0.5 GO 2 C2063 R Z206 Stop Lamp Switch Sup- pressor R 1 C2063 0.5 GP
S2035 0.5 GO
2 C2063 R
2 C227 X168 0 [2] Stop Lamp R Switch [1] 1 C2063 [1] Brake Pedal 1 C227 Depressed [2] Brake Pedal Further De- pressed
1.0 GP 0.5 GP
S2034
1.0 GP M
S1-12
E L E C T R I C A L
Air Suspension P126 Fascia Fuse Box
Without ABS
1 C2004 X168 Stop Lamp 0 [2] Switch [1] [1] Brake Pedal Depressed 1 C2003 [2] Brake Pedal Further De- pressed
1.0 GP
Z206 Stop Lamp Switch Sup- pressor
T R O U B L E S H O O T I N G M A N U A L
