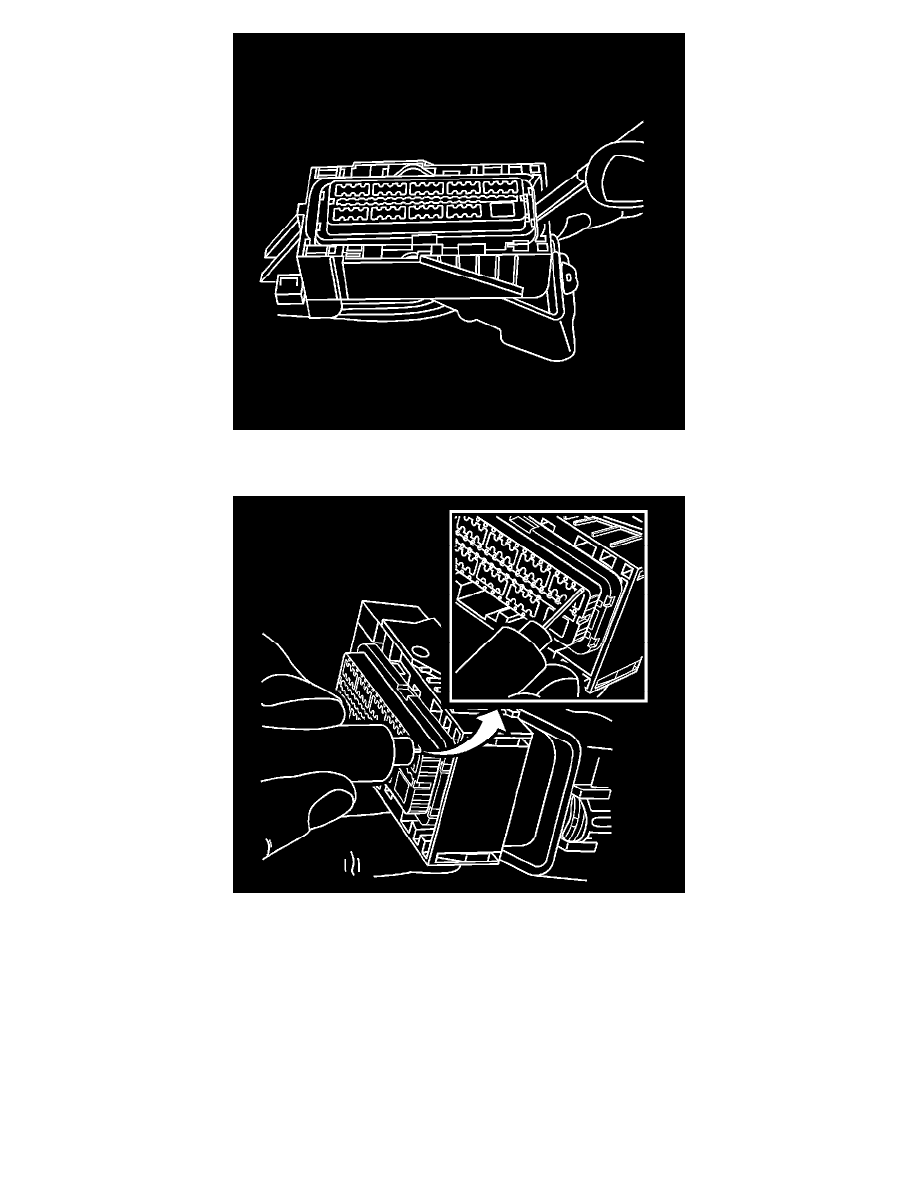

8. Use a small flat-blade tool to pry the other side of the piece to the pre-stage position. If the nose piece is higher than the first step in the nose piece,

gently push down on the nose piece until it meets with resistance from the connector body, you should feel the nose piece click into position.

9. Insert the J 38125-213 into the small terminal release hole on the nose piece and gently pull on the back of the wire.

10. See the release tool cross reference in the Reference Guide of the J-38125   Terminal Repair Kit to ensure that the correct release tool is used.

Terminal Repair Procedure

Refer to the terminal crimping procedure in the Reference Guide of the J-38125   Terminal Repair Kit.

Terminal Replacement Procedure

After the terminal is crimped to the wire, perform the following procedure in order to replace the terminal.

1. Slide the new terminal into the correct cavity at the back of the connector.
2. Push the terminal into the connector until it locks into place. The new terminal should be even with the other terminals. Insure that the terminal is

locked in place by gently pulling on the wire.
