Valve body assembly (page 2 of 2)

AUTOMATIC GEARBOX - ZF4HP22 - 24

44-52

REPAIRS

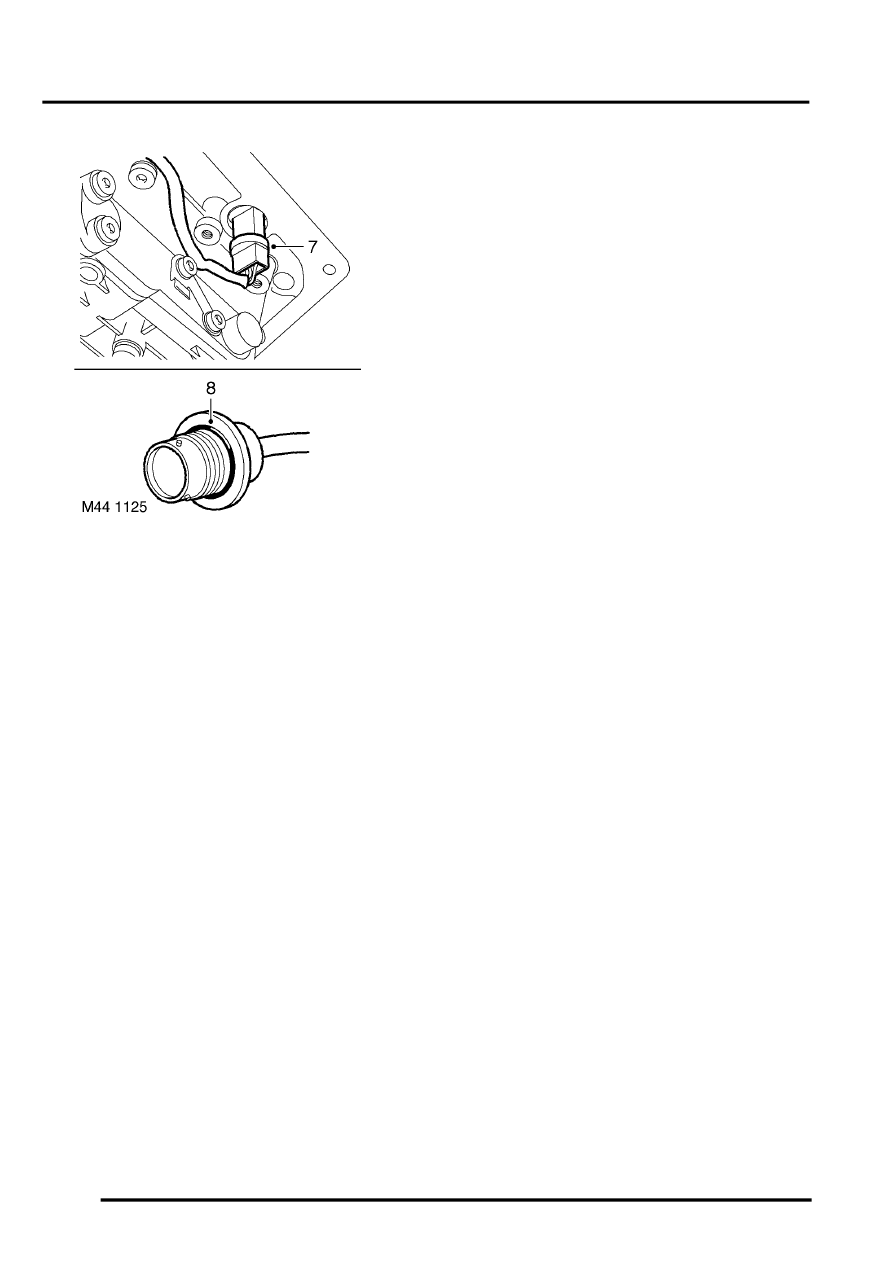

7. Release speed sensor and remove valve body.
8. Remove and discard 'O' ring from multiplug

connector.

Refit

1. Clean valve body and mating faces.
2. Fit new 'O' ring to multiplug connector block.
3. With assistance, position multiplug to gearbox

housing and tighten nut.

4. Align valve body to gearbox, ensure manual

valve is correctly located. Position  speed
sensor retaining bracket, and   tighten screws
to 8 Nm (6 lbf.ft).

5. Connect multiplug to gearbox connector.
6. Fit gearbox oil filter.

 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Filter - oil.
