ENGINE - V8

REPAIRS 12-2-33

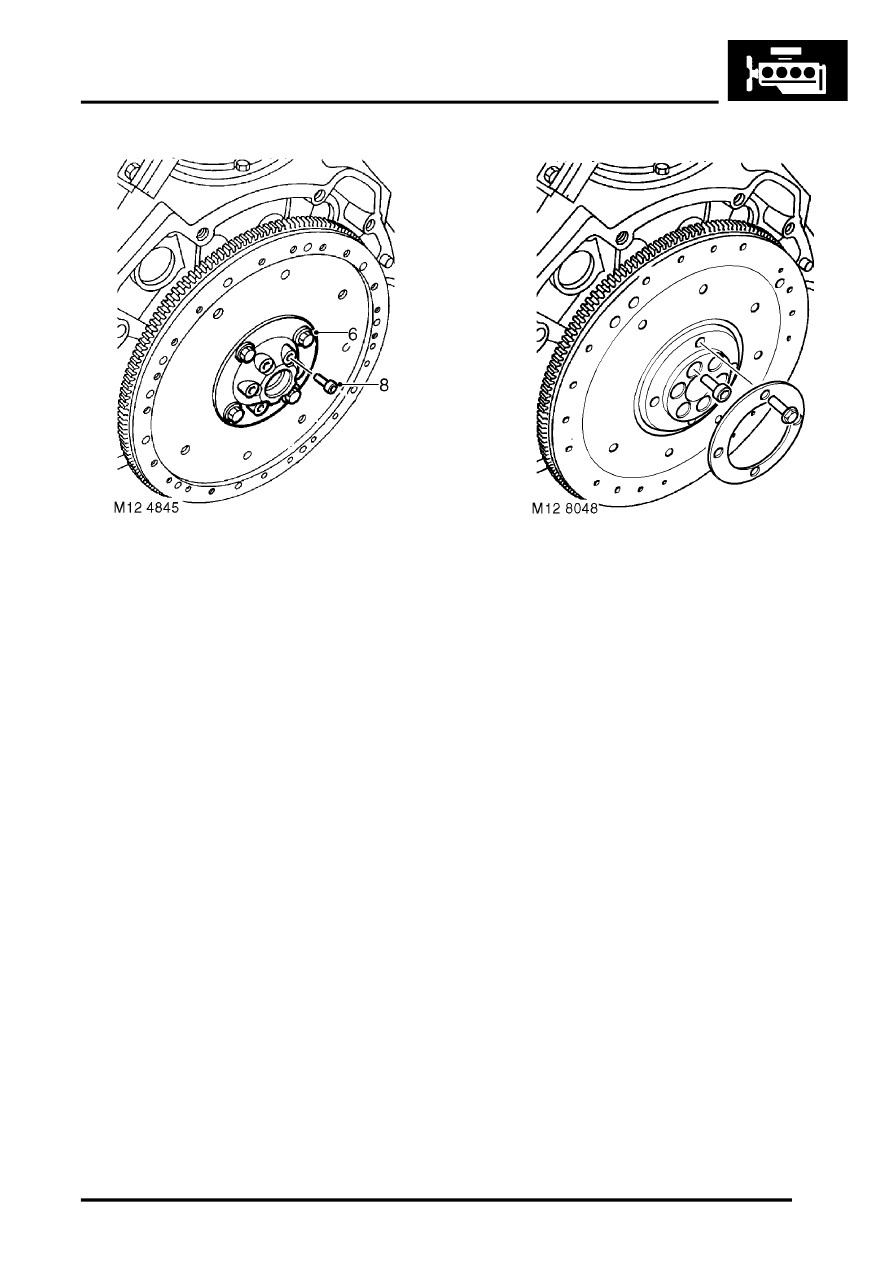

6. Early engines: Remove 4 bolts securing drive

plate  clamp ring and remove ring.

7. Early engines: Remove drive plate from hub.
8. Early engines: Remove 6 Allen bolts securing

hub and starter ring gear, remove  hub, starter
ring gear and collect spacer.

On early engines, balance weights are on
engine side of drive plate; replacement drive
plates will have balance weights on torque
converter side of drive plate.

9. Later engines: Remove 4 bolts securing drive

plate clamp ring and remove ring.

10. Later engines: Remove drive plate.
11. Later engines: Remove 6 Allen bolts securing

starter ring gear to crankshaft; remove starter
ring gear.

Refit

1. All engines: Ensure bolt holes in crankshaft

are clean and dry.

2. All engines: Clean all components
3. All engines: Check that drive plate is free from

cracks and distortion.

4. Early engines: Fit hub, starter ring gear and

spacer to crankshaft, fit Allen bolts and tighten
to 78 Nm (58 lbf.ft).

5. Early engines: Fit drive plate and clamp ring,

fit bolts and tighten to 45 Nm (33 lbf.ft).

6. Later engines: Fit starter ring gear, fit Allen

bolts and tighten to 85 Nm (63 lbf.ft).

7. Later engines: Fit drive plate and clamp ring,

fit bolts and tighten to 45 Nm (33 lbf.ft).

8. Clean CKP sensor and mating face.
9. Fit crankshaft sensor and tighten  nuts to 6 Nm

(5 lbf.ft).

10. Fit CKP sensor cover and tighten  bolts to 6 Nm

(5 lbf.ft).

11. Fit CKP sensor multiplug to bracket.
12. Fit automatic gearbox.



 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Gearbox - convertor and
transfer gearbox - V8.
