ENGINE - V8

REPAIRS 12-2-19

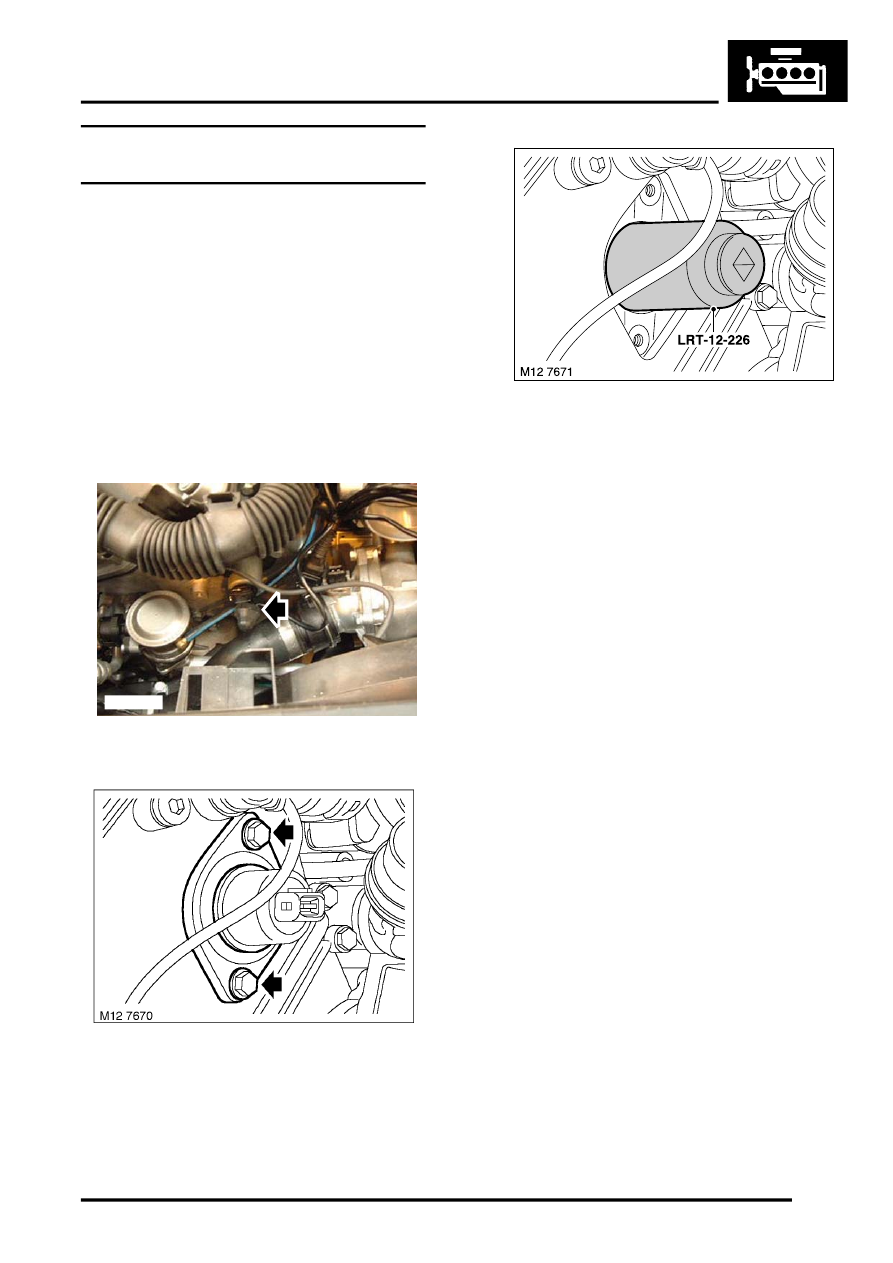

Control solenoid - variable camshaft
control (VCC) - RH

$% 12.30.61

Before disconnecting the battery, ensure all text and
cautions in the battery disconnection section are
observed.


 +

 GENERAL INFORMATION, Electrical

Precautions.

Remove

1. Disconnect battery earth lead.
2. Remove air intake hose.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Hose - air flow meter to
throttle body.

3. Disconnect multiplug from VCC solenoid.

4. Remove 2 bolts securing VCC solenoid seal

and remove seal.

5. Fit LRT-12-226 to VCC solenoid and remove

solenoid.

CAUTION: Do not allow oil to come into
contact with the drive belts while removing
the solenoid.

Refit

1. Fit LRT-12-226 to VCC solenoid and fit

solenoid.

2. Tighten VCC solenoid to 25 Nm (18 lbf.ft) and

remove LRT-12-226.

3. Clean VCC solenoid, VCC solenoid seal and

mating faces.

4. Lubricate inner mating face of VCC solenoid

seal.

5. Fit VCC solenoid seal, fit bolts and tighten.
6. Connect multiplug to VCC solenoid.
7. Connect air intake hose.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Hose - air flow meter to
throttle body.

8. Connect battery earth lead.

M86 5693
