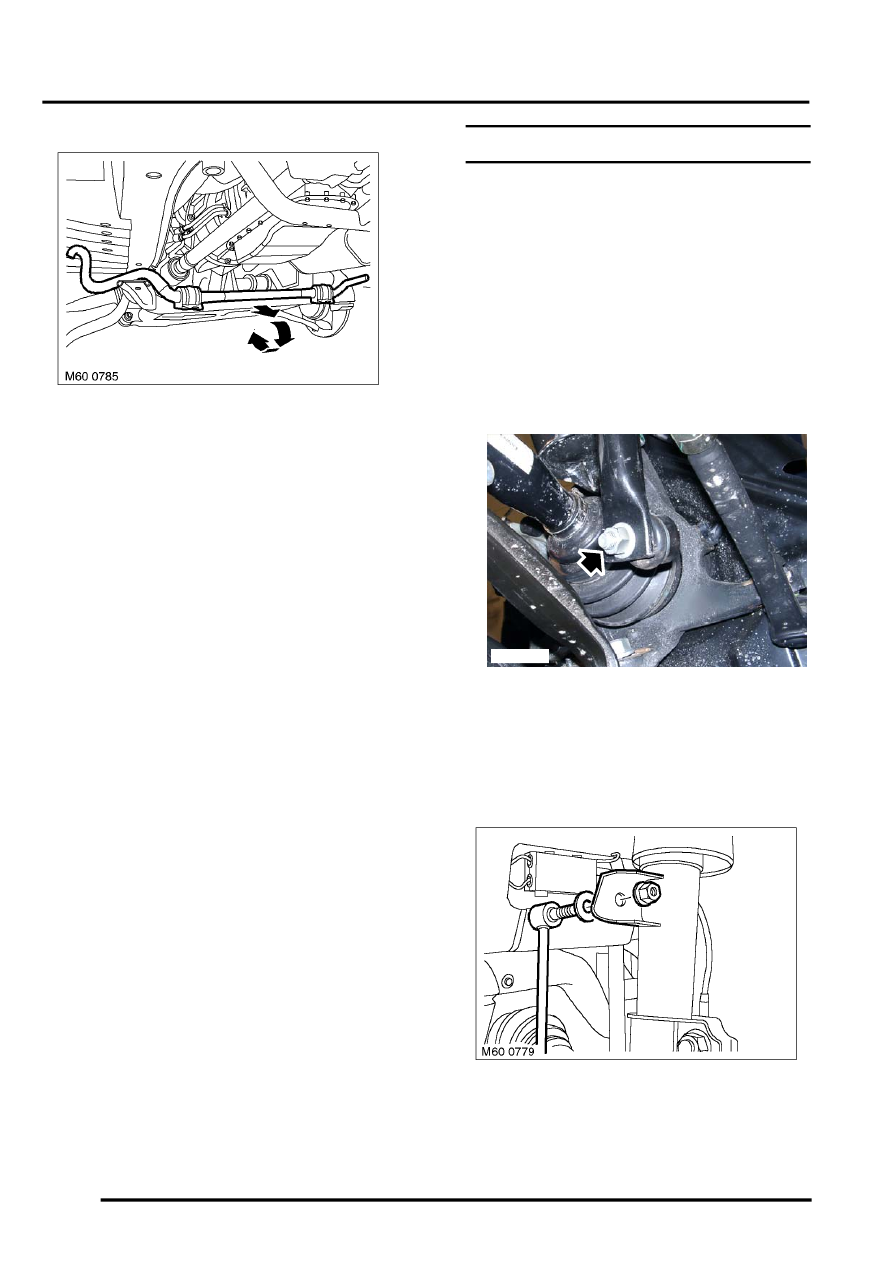

FRONT SUSPENSION

60-4

REPAIRS

11. Manoeuvre anti-roll bar over subframe and

remove from vehicle.

CAUTION: The anti roll bar clamps are
supplied with the anti roll bar and must not
be removed.

Refit

1. Position anti-roll bar to subframe and

manoeuvre into position.

2. Locate clamps and lightly tighten nuts.
3. Raise subframe, fit new bolts securing

subframe to body and tighten to 165 Nm (122
lbf.ft). Tighten 2 rear bolts a further 90

°

4. Tighten bolts securing subframe to front

crossmember to 132.5 Nm (97 lbf.ft).

5. Connect anti-roll bar links, fit nuts and tighten to

100 Nm (74 lbf.ft).

6. Fit front road wheels and tighten nuts to 140

Nm (103 lbf.ft).

7. Remove supports and lower vehicle.
8. Fit undertray.



 +

 EXTERIOR FITTINGS, REPAIRS,

Undertray - front.

9. Tighten anti-roll bar bush clamp nuts to 19 Nm

(14 lbf.ft).

10. Fit anti-roll bar heatshields and tighten fixings.
11. Check wheel alignment.



 +

 STEERING, ADJUSTMENTS, Front

wheel alignment - check & adjust.

Link - anti roll bar

$% 60.10.02

Road wheels must be in straight ahead position
during this operation

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.

3. Remove nut securing anti-roll bar link to anti-

roll bar.

CAUTION: Use an open ended spanner on
flats provided to prevent ball joint rotating.

4. Release link from anti-roll bar.

5. Remove nut securing anti-roll bar link to

damper.

M60 0778
