EXHAUST FRONT PIPE - DIESEL (page 2 of 2)

MANIFOLD AND EXHAUST SYSTEM

13

REPAIR

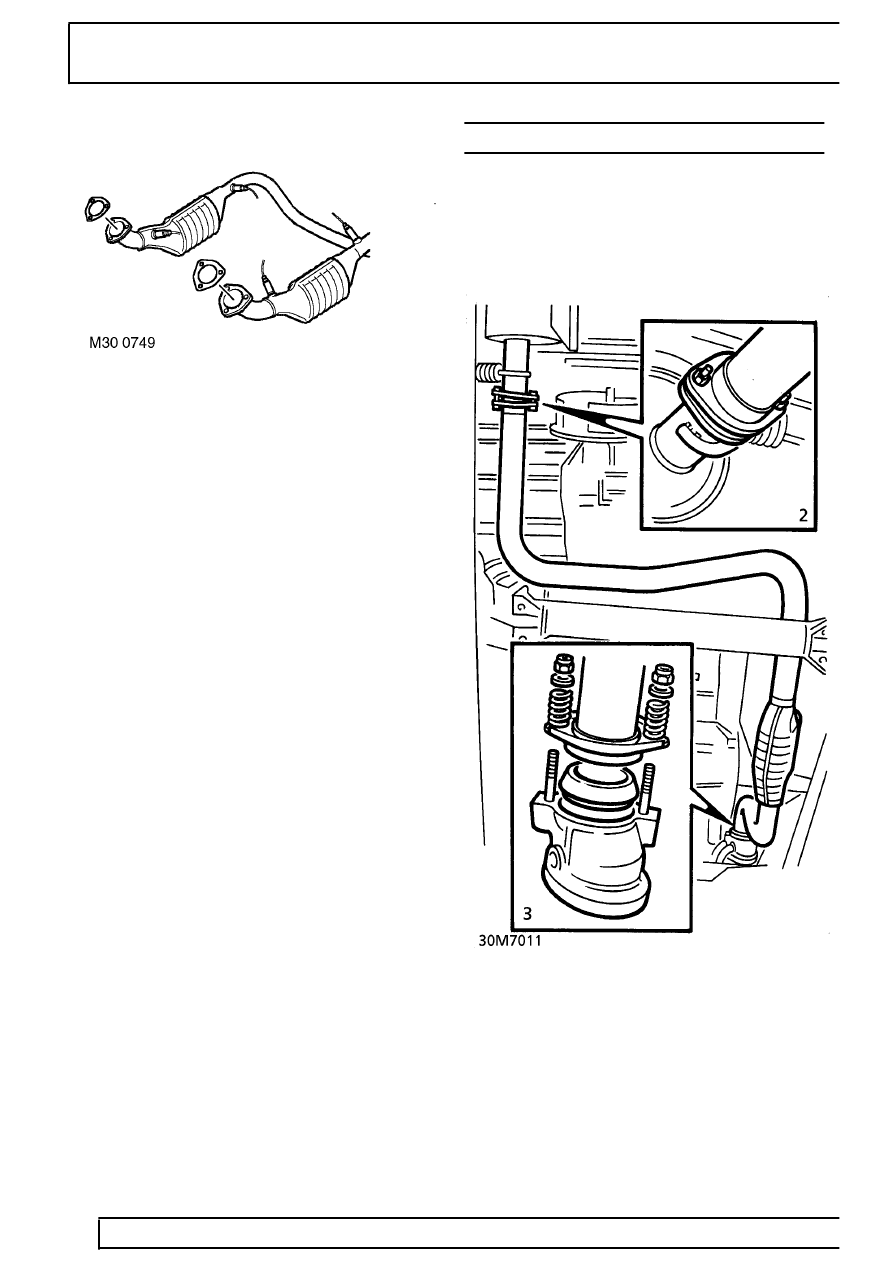

4. With assistance, manoeuvre front pipe

rearwards over chassis crossmember.

5. Remove front pipe.
6. Collect olive.

Refit

7. Ensure mating faces are clean.
8. With assistance, manoeuvre pipe forwards over

chassis crossmember into position.

9. Position olive. Fit front pipe flange over

turbocharger studs. Secure with nuts, springs
and washers.

10. Tighten nuts to

14 Nm (10 lbf.ft). Back off by

2.5 turns.

11. Position rear flange to intermediate pipe. Secure

with nuts. Tighten to

25 Nm (18 lbf.ft)

12. Lower lift.
