Rover 200/400 Coupé, Cabriolet & Tourer Workshop Manual08 · Engine management system - PGM-Fi
08 · Engine

Refit (page 2 of 2)

Make
Rover
Model
Coupé, Cabriolet & Tourer 200/400 Coupé, Cabriolet & Tourer Workshop Manual
Section
Repairs
Engine management system - PGM-FiRefit · page 2 of 2
Illustration of vehicle frame corner joint assembly detail

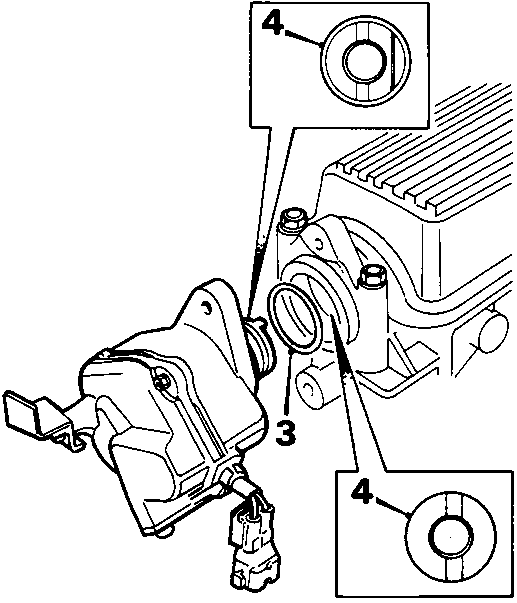

Diagram of T.D.C. sensor installation on cylinder head, showing callout numbers 3 and 4 with inset detail views of the dog gear alignment. Figure code 8RM 2399.
  1. Fit new 'O' ring to cylinder head.
  2. Align dog gears on T.D.C. sensor and camshaft.
  3. Fit T.D.C. sensor to cylinder head, ensure that dog gears mesh correctly.
  4. Fit bolts to secure T.D.C. sensor and tighten to 12 Nm.
  5. Connect T.D.C. sensor multiplug.
  6. Attach spark plug lead clip to bracket on T.D.C. sensor.
  7. Connect spark plug tubes to spark plugs.
