Rover 200/400 Coupé, Cabriolet & Tourer Workshop Manual20 · Suspension
20 · Steering & suspension

Refit

Make
Rover
Model
Coupé, Cabriolet & Tourer 200/400 Coupé, Cabriolet & Tourer Workshop Manual
Section
Repairs › Refit
SuspensionRefit

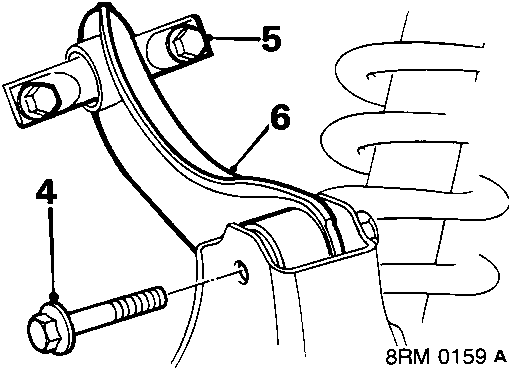

Diagram showing upper arm, trailing arm, and bolts numbered 4, 5, and 6
  1. Remove bolt upper arm to trailing arm.
  2. Remove 2 bolts upper arm to body.
  3. Remove upper arm from trailing arm.

Refit

  1. Fit but do not tighten bolts securing arm to body
  2. Fit bolt upper arm to trailing arm, tighten to 45 Nm.
  3. Tighten bolts upper arm to body to 45 Nm.
  4. Remove jack.
  5. Fit road wheel and tighten nuts to 100 Nm.
  6. Remove stand(s) and lower vehicle.

REAR TRAILING ARM AND STUB AXLE – DRUM BRAKES

Service Repair No. 64.35.46

Remove

  1. Raise rear of vehicle.

WARNING: Support on safety stands.

  1. Remove road wheel(s).
  2. Remove brake drum, see MAINTENANCE
  3. Remove rear hub, see Rear hub bearing.

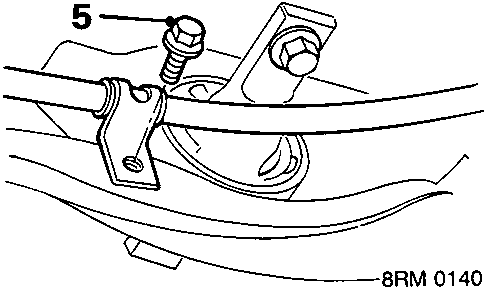

Diagram showing handbrake cable bracket bolt numbered 5
  1. Remove bolt handbrake cable bracket to trailing arm.

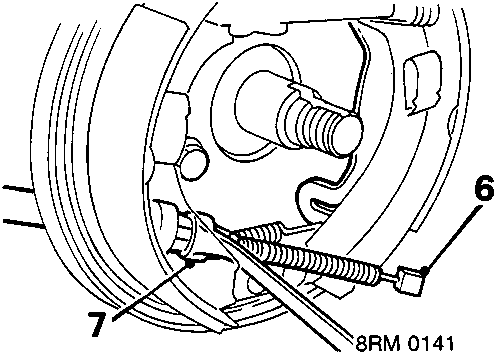

Diagram showing handbrake cable nipple and backplate with bolts numbered 6 and 7
  1. Disconnect handbrake cable nipple from brake shoe lever.
  2. Release handbrake cable from backplate, using a 12 mm ring spanner to compress cable securing tangs.

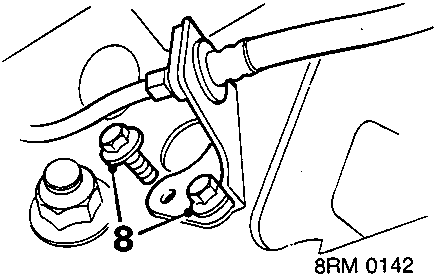

Diagram showing brake hose bracket bolts numbered 8
  1. Remove 2 bolts brake hose bracket to trailing arm.
  2. Support lower arm on jack against spring tension.

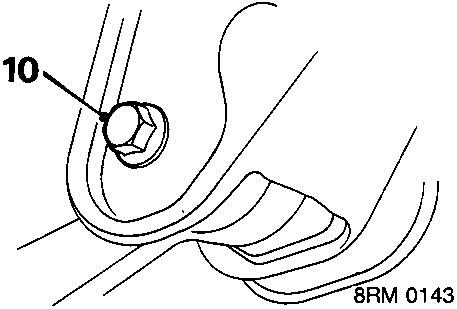

Diagram showing lower arm to body bolt numbered 10
  1. Slacken bolt lower arm to body.

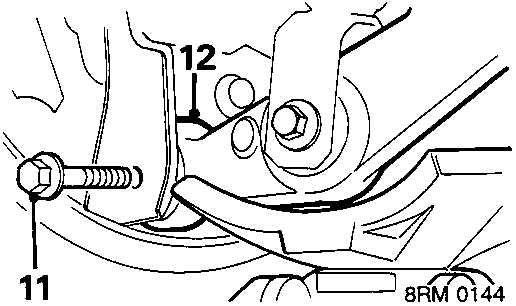

Diagram showing lower arm to trailing arm bolt numbered 11 and release point numbered 12
  1. Remove bolt lower arm to trailing arm.
  2. Lower jack and release lower arm from trailing arm.
