12

ENGINE

2

REPAIR

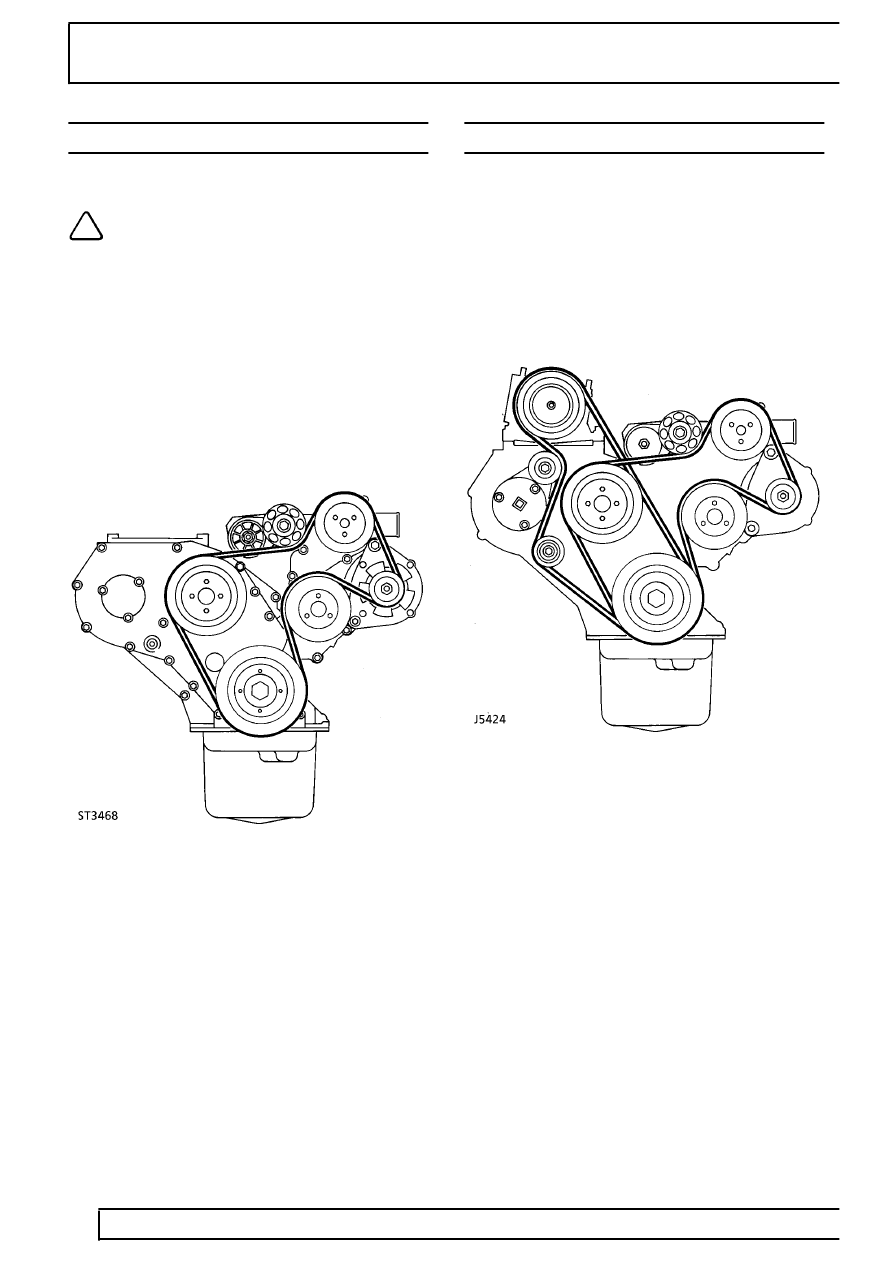

DRIVE BELT RENEW

Service repair no - 86.10.03

NOTE: If cast lines on tensioner arm and
tensioner spring case are aligned, a new
drive belt must be fitted.

Remove

1. Remove fan cowl upper.
2. Apply ring spanner to tensioner pulley retaining

bolt.

3. Turn spanner to release pulley tension from belt.
4. Detach belt from pulley.
5. Release tensioner.
6. Complete removal of belt. Mark direction on belt

if refitting.

Refit

7. Reverse removal procedure.

COMPRESSOR DRIVE BELT

Service repair no - 86.10.02

Remove

1. Remove auxiliary drive belt.

See Drive Belt

Renew

2. Remove compressor shield.
3. Loosen tensioner retaining bolts.
4. Remove compressor drive belt. Mark direction

on belt if refitting.

Refit

5. Fit compressor drive belt.
6. Fit torque meter to centre of tensioner and apply

and hold a torque of

35 Nm. Tighten 3 tensioner

retaining bolts.

7. Rotate crankshaft 2 full turns.
8. Reapply and hold a torque of

35 Nm to

tensioner, then fully loosen and retighten 3
tensioner retaining screws to

25 Nm.
